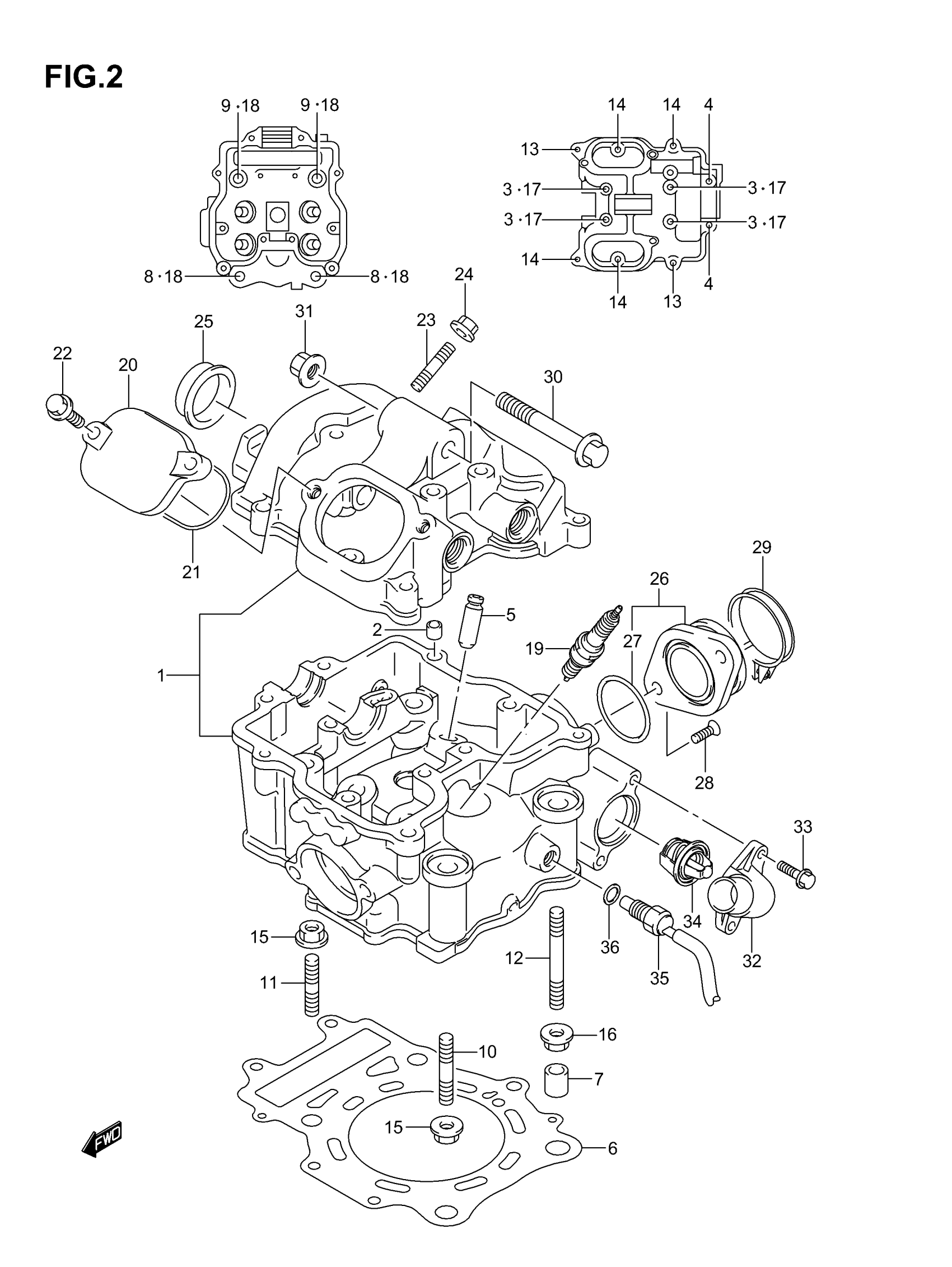

Suzuki LT-A500F (2007) CYLINDER HEAD Diagram

#

Description
Price

1

HEAD ASSY, CYLINDER | MODEL K4/K5

11100-44D00

Unavailable

1

HEAD ASSY, CYLINDER | MODEL K6/K7; Includes Item(s) 2 - 4

11100-44D50

Unavailable

2

PIN

09206-08001

Unavailable

3

BOLT (6X55)

09103-06102

Unavailable

4

BOLT This part replaces 01550-06303.

01550-0630A

Unavailable

5

GUIDE,VALVE (OS:0.3) | OPT

11115-14D71

Unavailable

6

GASKET, CYLINDER HEAD

11141-09F00

Unavailable

7

PIN

04211-13189

Unavailable

8

BOLT (10X190)

09103-10179

Unavailable

9

BOLT (L:200)

09103-10180

Unavailable

10

STUD BOLT This part replaces 01421-06253.

01421-0625A

Unavailable

13

BOLT (6X35)

09103-06108

Unavailable

14

BOLT This part replaces 01550-06253.

01550-0625A

Unavailable

15

NUT This part replaces 08316-10063.

08316-1006B

Unavailable

16

NUT This part replaces 08316-10083.

08316-1008B

Unavailable

17

GASKET

09168-06023

Unavailable

18

GASKET

09168-10017

Unavailable

19

SPARK PLUG (NGK,CR6E)

09482-00528

Unavailable

19

SPARK PLUG (DENSO,U20ESR-N)

09482-00529

Unavailable

19

SPARK PLUG (NGK,CR7E) | OPT

09482-00516

Unavailable

19

SPARK PLUG (DENSO,U22ESR-N) | OPT

09482-00515

Unavailable

19

SPARK PLUG (NGK,CR8E) | OPT

09482-00456

Unavailable

19

SPARK PLUG (DENSO,U24ESR-N) | OPT

09482-00457

Unavailable

20

CAP,INSPECTION

11175-47D00

Unavailable

21

.O RING,INSPECTION CAP

11177-14D01

Unavailable

22

BOLT This part replaces 01550-06203.

01550-0620A

Unavailable

23

BOLT, STUD

09108-06102

Unavailable

24

NUT This part replaces 08316-10063.

08316-1006B

Unavailable

25

PLUG, HEAD

09241-25007

Unavailable

26

PIPE ASSY,INTAK | Includes Item(s) 27 This part replaces 13101-03G00.

13101-03G01

Unavailable

27

O-RING (D:2.4,ID:39.7) This part replaces 09280-40010.

09280-40020

Unavailable

28

SCREW

09119-06092

Unavailable

29

CLAMP

09402-52208

Unavailable

30

BOLT (8X60)

09103-08217

Unavailable

31

NUT This part replaces 08319-31088.

08319-3108A

Unavailable

32

COVER, THERMOSTAT

17661-44D00

Unavailable

33

BOLT This part replaces 01550-06203.

01550-0620A

Unavailable

34

THERMOSTAT,WATE This part replaces 17670-08D10.

17670-08D11

Unavailable

35

SWITCH ASSY, WATER TEMP | MODEL K4/K5

34850-03G20

Unavailable

35

SWITCH ASSY, WATER TEMP | MODEL K6/K7

34850-03G10

Unavailable

36

GASKET, WATER TEMP SWITCH | MODEL K6/K7

34855-03G00

Unavailable
