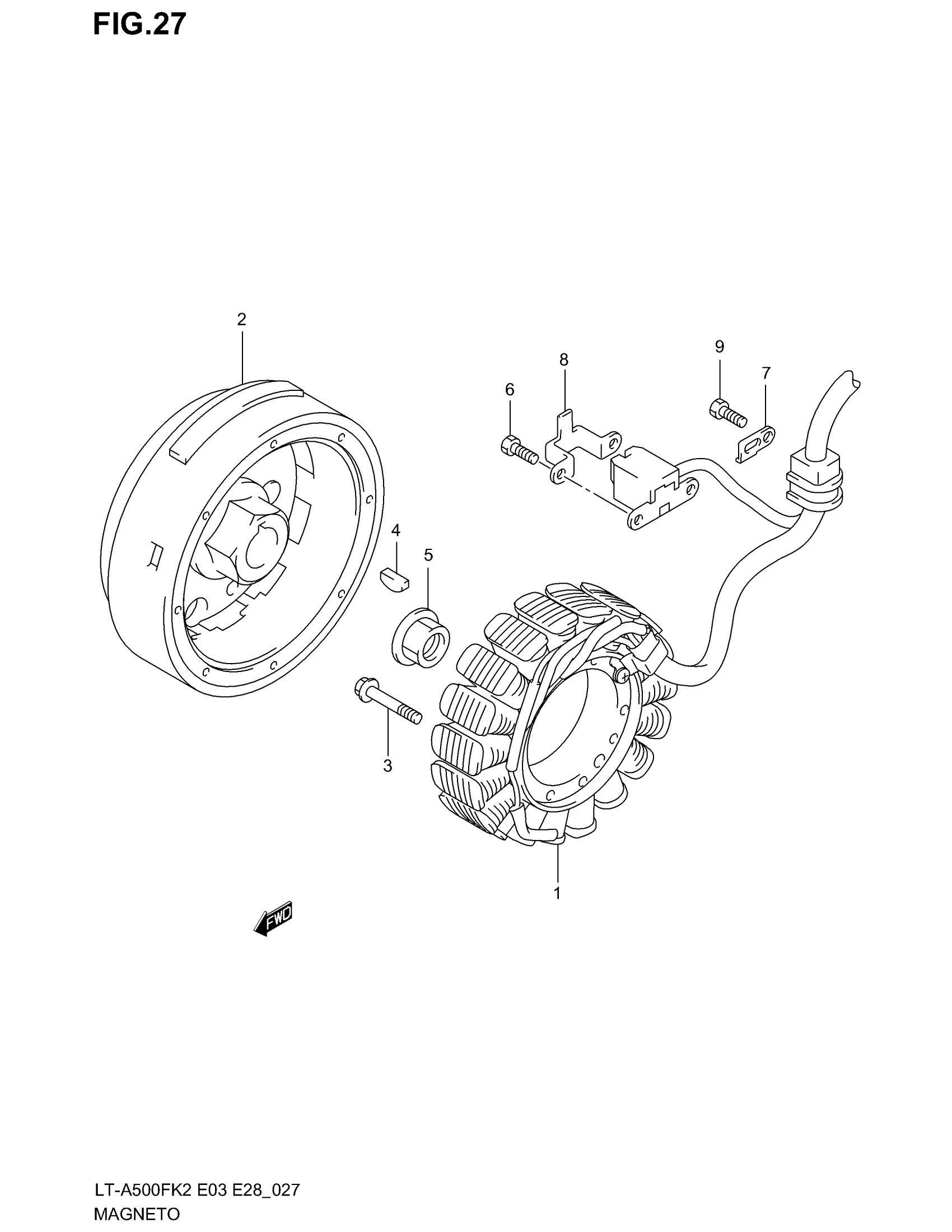

Suzuki LT-A500F (2003) MAGNETO Diagram

#

Description
Price

1

STATOR ASSY

32101-09F30

Unavailable

2

ROTOR ASSY

32102-09F10

Unavailable

3

BOLT, FINAL GEAR CASE This part replaces 01547-06303.

01547-0630B

Unavailable

4

KEY, MANGETO

08341-31059

Unavailable

5

NUT, MAGNETO

31792-18A00

Unavailable

6

BOLT, SENSOR (5X10)

09100-05019

Unavailable

7

CLAMP, MAGNETO NO.1

31497-45000

Unavailable

8

CLAMP, MAGNETO NO.2

32371-32E00

Unavailable

9

BOLT, CLAMP NO.2 (5X10)

09100-05019

Unavailable
