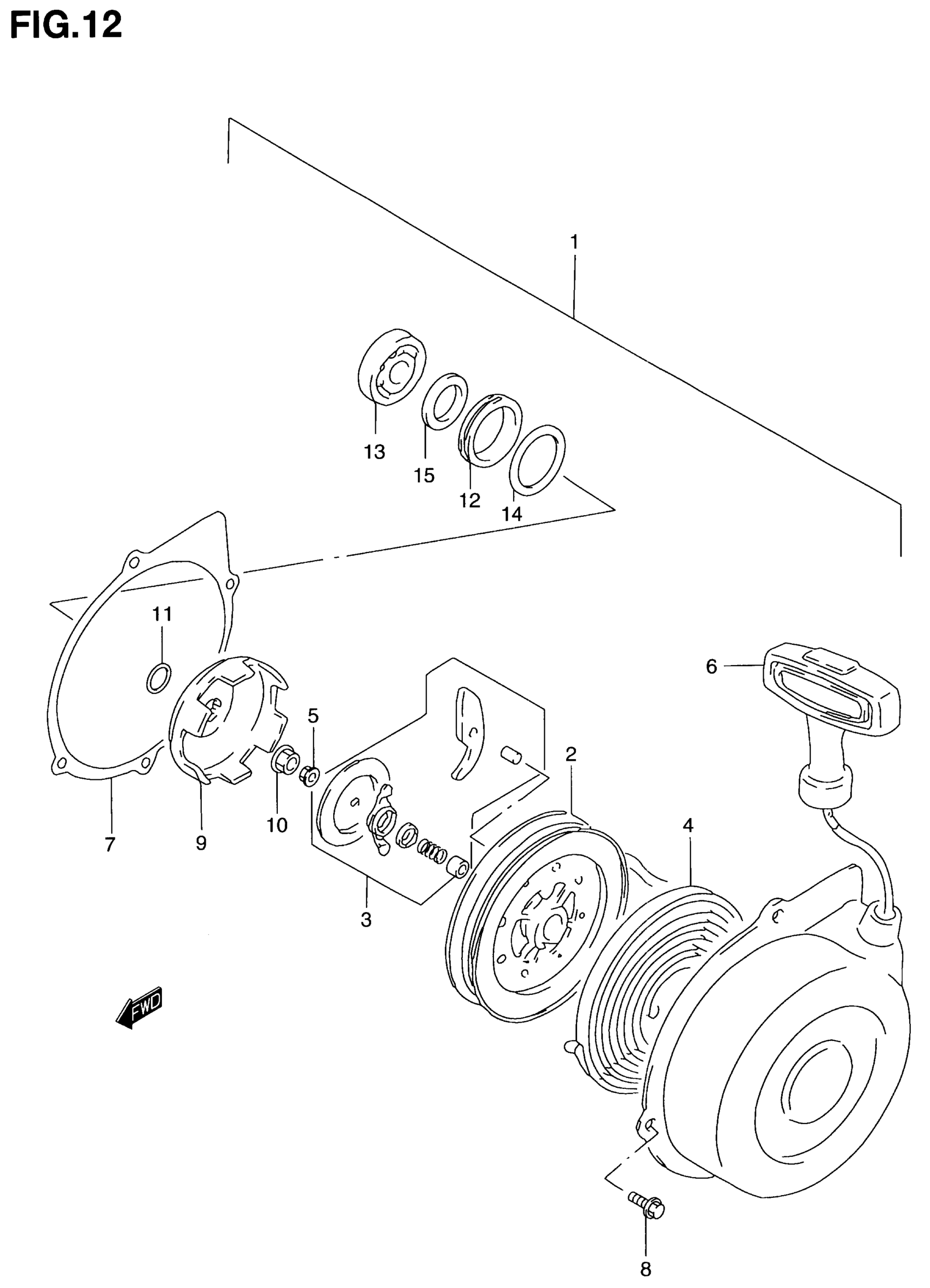

Suzuki LT-A500F (2001) RECOIL STARTER Diagram

#

Description
Price

1

STARTER ASSY,RECOIL | Includes Item(s) 2 - 6

18100-24503

Unavailable

2

REEL

18120-24500

Unavailable

3

RATCHET SET

18130-24400

Unavailable

4

.SPRING,SPIRAL

18142-24400

Unavailable

5

NUT This part replaces 08316-10063.

08316-1006B

Unavailable

6

ROPE ASSY

18200-24501

Unavailable

7

GASKET

18299-24501

Unavailable

8

BOLT This part replaces 01547-06123.

01547-0612B

Unavailable

9

CUP,STARTER This part replaces 18410-09F01.

18410-09F02

Unavailable

10

NUT This part replaces 08316-10103.

08316-1010B

Unavailable

11

O RING (D:1.9,ID:12.6)

09280-12009

Unavailable

12

SPACER, RECOIL STARTER CUP BRG This part replaces 12359-44D00.

12359-44D20

Unavailable

13

BEARING

09262-25006

Unavailable

14

O RING (D:2.4,ID:44.0)

09280-44007

Unavailable

15

OIL SEAL (25X36X6)

09283-25094

Unavailable
