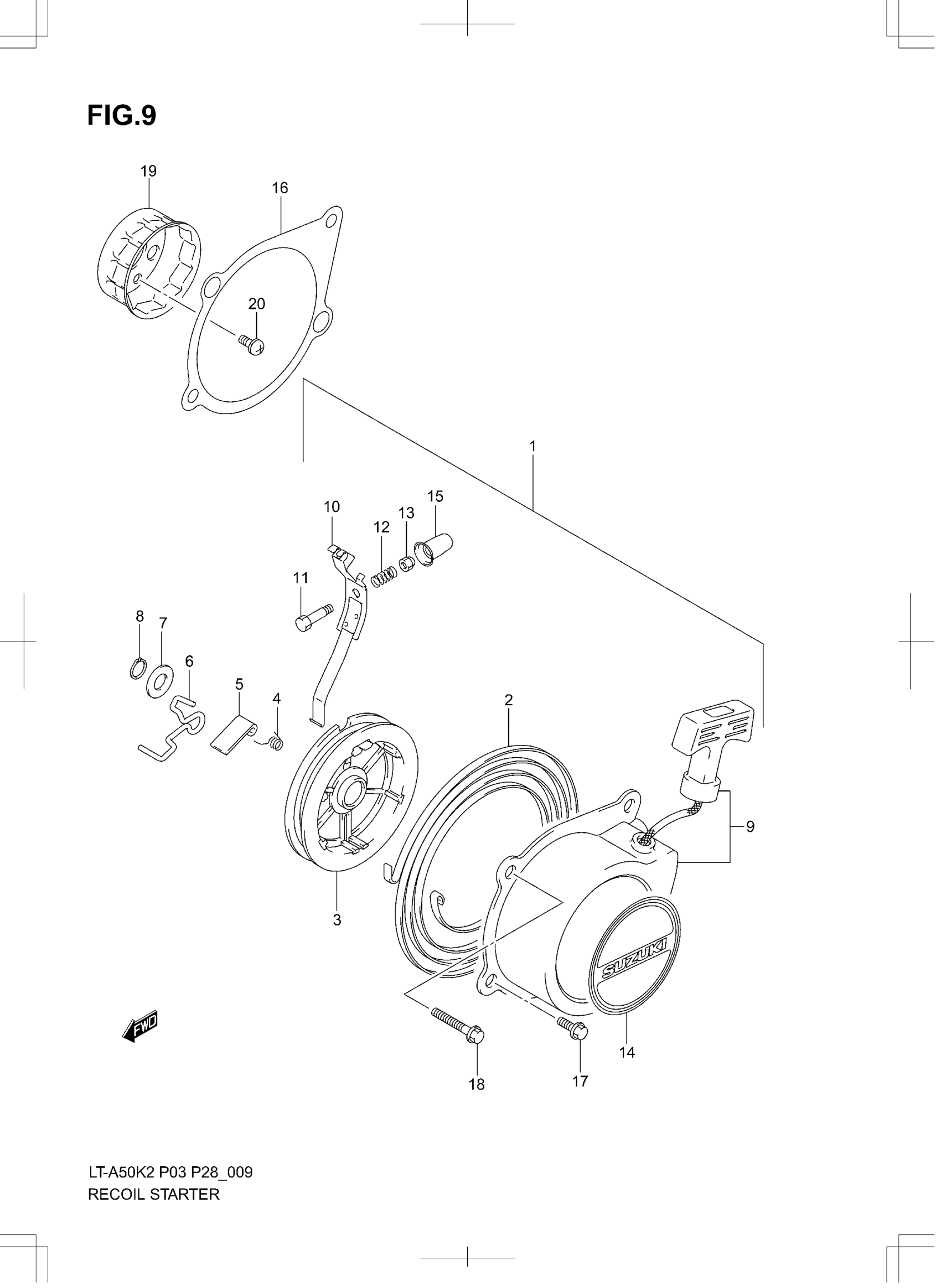

Suzuki LT-A50 (2005) RECOIL STARTER Diagram

#

Description
Price

1

STARTER ASSY, RECOIL | MODEL K2 This part replaces 18100-04415.

18100-04419

Unavailable

1

STARTER ASSY, RECOIL | MODEL K3 This part replaces 18100-04417.

18100-04419

Unavailable

1

STARTER ASSY, RECOIL | MODEL K4/K5; Includes Item(s) 2 - 15

18100-04419

Unavailable

2

SPRING, SPIRAL

18142-04410

Unavailable

3

REEL

18121-04410

Unavailable

4

SPRING,DOG This part replaces 18155-04410.

18155-04412

Unavailable

5

DOG This part replaces 18131-04410.

18131-04411

Unavailable

6

LEVER

18294-04412

Unavailable

7

WASHER

09181-10186

Unavailable

8

CIRCLIP This part replaces 08331-31106.

08331-31109

Unavailable

9

GRIP ASSY This part replaces 18200-04411.

18200-04412

Unavailable

10

LEVER ASSY

18280-04411

Unavailable

11

BOLT

18291-04410

Unavailable

12

SPRING

18292-04410

Unavailable

13

NUT This part replaces 08313-10053.

08313-1005B

Unavailable

14

EMBLEM | MODEL K2/K3

18250-04412

Unavailable

15

CAP

18295-04410

Unavailable

16

GASKET, RECOIL STARTER

18299-04411

Unavailable

17

BOLT | MODEL K2 This part replaces 01547-06123.

01547-0612B

Unavailable

17

SCREW | MODEL K3/K4/K5

09103-06236

Unavailable

18

BOLT This part replaces 01547-06553.

01547-0655B

Unavailable

19

CUP, STARTER | MODEL K2 This part replaces 18411-04410.

18411-04411

Unavailable

19

CUP, STARTER | MODEL K3/K4/K5

18411-04411

Unavailable
