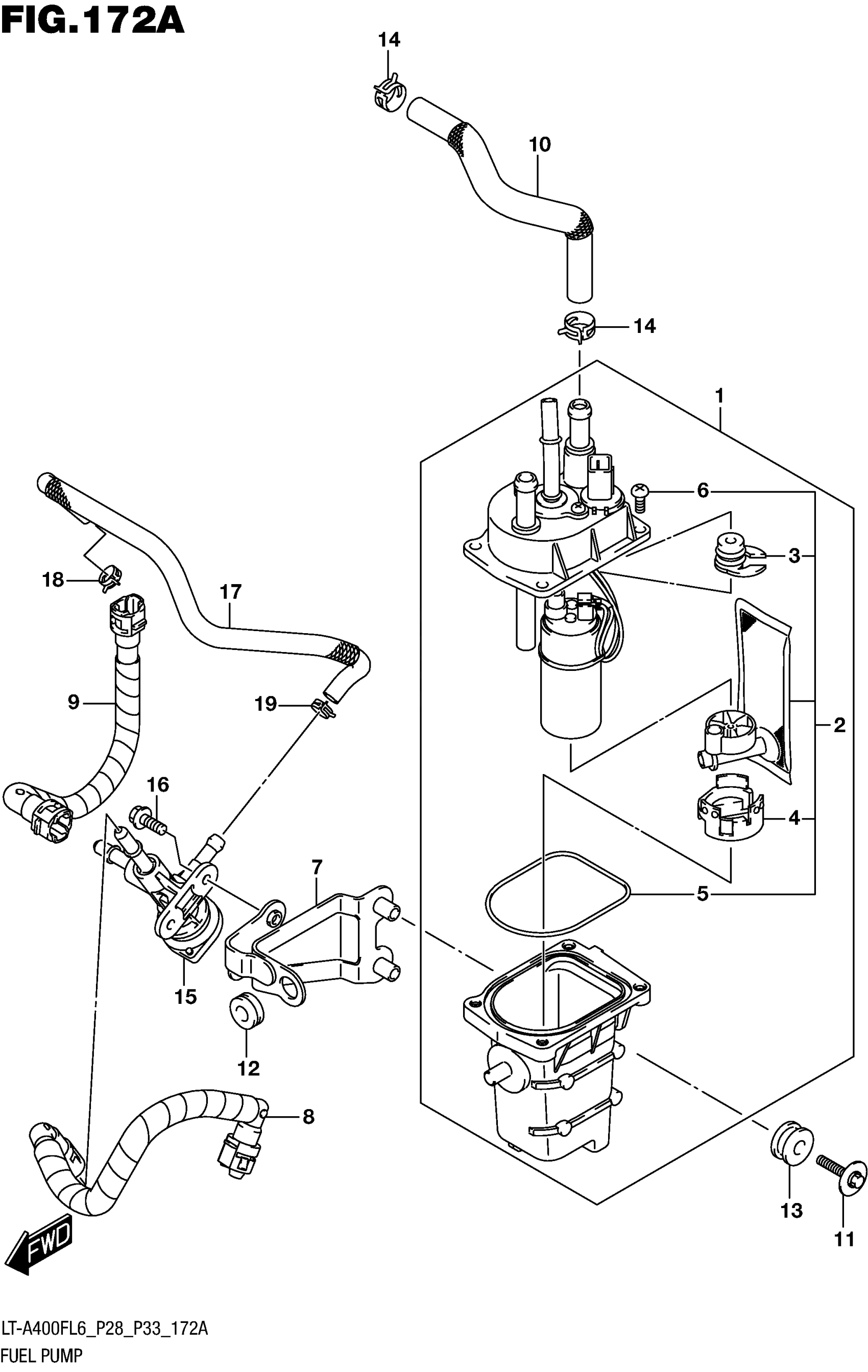

Suzuki LT-A400FL6 (2016) FUEL PUMP Diagram
#
Description
Price
1
PUMP ASSY,FUEL This part replaces 15100-33H02.
15100-33H03
Unavailable
2
.FILTER SET,FUEL PUMP This part replaces 15420-33H00.
15420-33H01
Unavailable
3
..INSULATOR This part replaces 15141-33H00.
15141-33H01
Unavailable
4
..INSULATOR
15142-33H00
Unavailable
5
..O RING
15162-33H00
Unavailable
6
..SCREW | .
13602-14G50
Unavailable
7
BRACKET,FUEL PUMP
15310-27H00
Unavailable
8
HOSE,FUEL NO.1 This part replaces 15810-27H01.
15810-27H03
Unavailable
9
HOSE,FUEL NO.2 This part replaces 15820-27H01.
15820-27H03
Unavailable
10
HOSE,FUEL NO.3 This part replaces 15831-27H00.
15831-27H01
Unavailable
11
BOLT (6X25)
09116-06186
Unavailable
12
CUSHION (8.5X20X8) This part replaces 09320-08021.
09320-08510
Unavailable
13
CUSHION This part replaces 09320-10503.
09320-10076
Unavailable
14
CLIP
09401-12410
Unavailable
15
COCK ASSY,FUEL NO.2 This part replaces 44300-45G20.
44300-45G21
Unavailable
16
BOLT
01547-0616A
Unavailable
17
HOSE,FUEL RETURN This part replaces 15841-27H00.
15841-27H01
Unavailable
18
CLIP (ID:11.1)
09401-11419
Unavailable
19
CLIP
09401-13414
Unavailable
