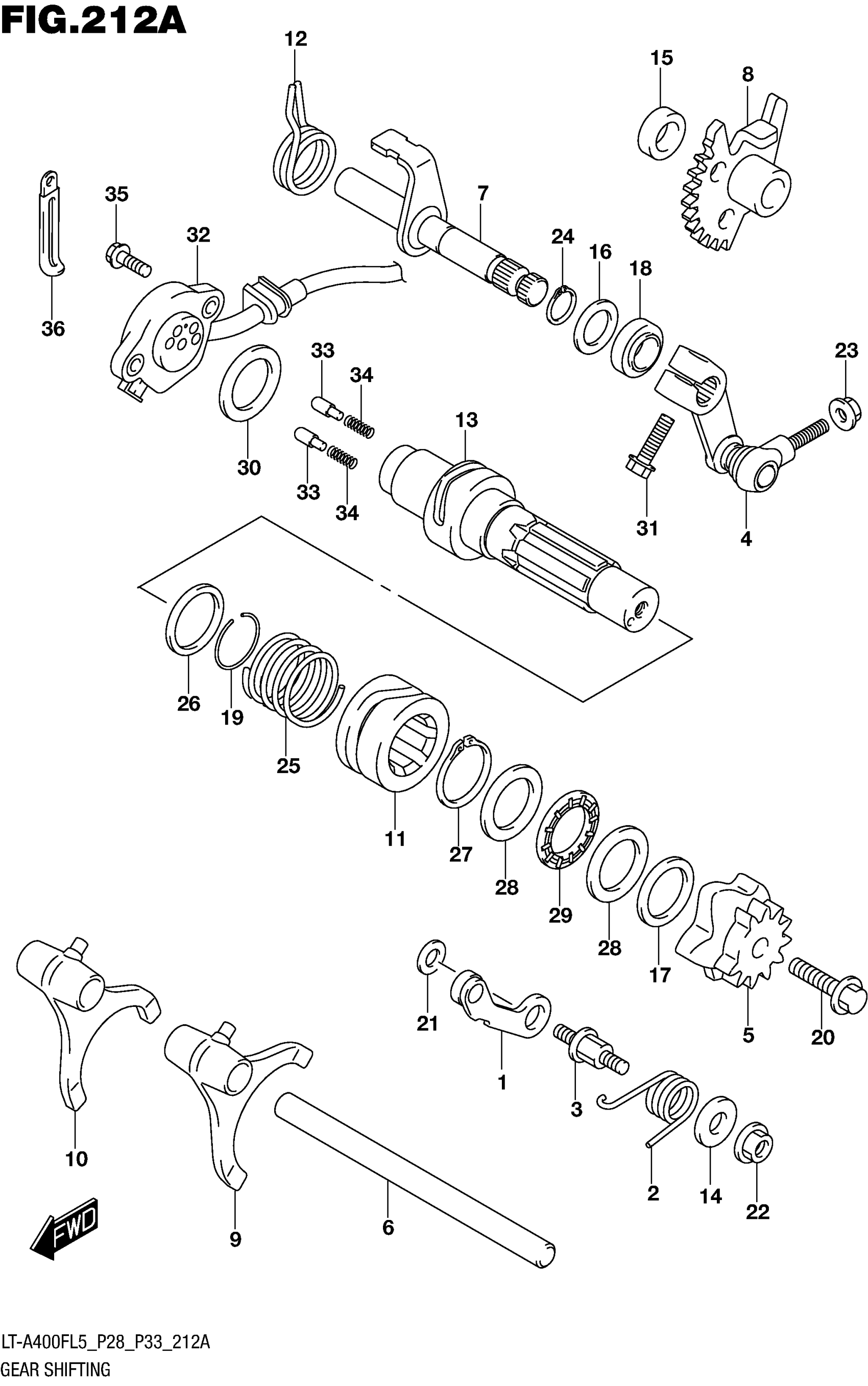

2015 Suzuki LT-A400FL5 Gear Shifting Diagram

2015 Suzuki LT-A400FL5 Gear Shifting Diagram

#

Description
Price

1

STOPPER, SHIFT CAM

25350-26D01

Unavailable

2

SPRING, GEAR SHIFT CAM STOPPER

25355-38F00

Unavailable

3

SUPPORT, CAM STOPPER

25356-12C00

Unavailable

4

ARM, SELEDT

25360-11H10

Unavailable

5

PLATE, GEAR SHIFT CAM STOPPER (NT:12)

25381-38F10

Unavailable

6

SHAFT, SUB T/M GEAR SHIFT FORK

25411-18900

Unavailable

7

SHAFT,T/M GEAR SHIFT This part replaces 25510-27H00.

25510-27H01

Unavailable

8

GEAR, SUB T/M SHAFT (NT:28)

25540-27H00

Unavailable

9

FORK, SUB T/M GEAR SHIFT

29511-44D00

Unavailable

10

FORK, GEAR SHIFT REVERSE

29511-44D00

Unavailable

11

CAM, SUB T/M GEAR SHIFT

29611-27H00

Unavailable

12

SPRING, SHIFT ARM RETURN

29613-31G00

Unavailable

13

SHAFT,SUB T/M GEAR SHIFT

29620-27H01

Unavailable

14

WASHER (6.5X16X2.3)

09160-06022

Unavailable

15

SPACER (12X22X8.0)

09180-12100

Unavailable

16

SHIM (12X20X1)

09181-12167

Unavailable

17

SHIM (20X28X0.5)

09181-20158

Unavailable

18

OIL SEAL (12X22X9)

09285-12006

Unavailable

19

CIRCLIP

09380-25012

Unavailable

20

BOLT

01550-0625A

Unavailable

21

WASHER

08211-06141

Unavailable

22

NUT

08316-1006A

Unavailable

23

NUT

08310-0006A

Unavailable

24

CIRCLIP

08331-3112A

Unavailable

25

SPRING, SUB T/M SHIFT CAM

29612-38F00

Unavailable

26

SHIM (25X32X1)

09181-25139

Unavailable

27

CIRCLIP

08331-31259

Unavailable

28

SHIM (20X34X1)

09181-20251

Unavailable

29

BEARING (20X35X2)

09263-20014

Unavailable

30

SHIM (25X34X1)

09181-25167

Unavailable

31

BOLT

01550-0620A

Unavailable

32

BASE ASSY,GEAR SHIFT TERM

37720-27H00

Unavailable

33

PIN (5X15.5)

09209-05011

Unavailable

34

SPRING

09440-04010

Unavailable

35

BOLT

07120-0516A

Unavailable

36

CLAMP (L:45)

09404-06429

Unavailable
