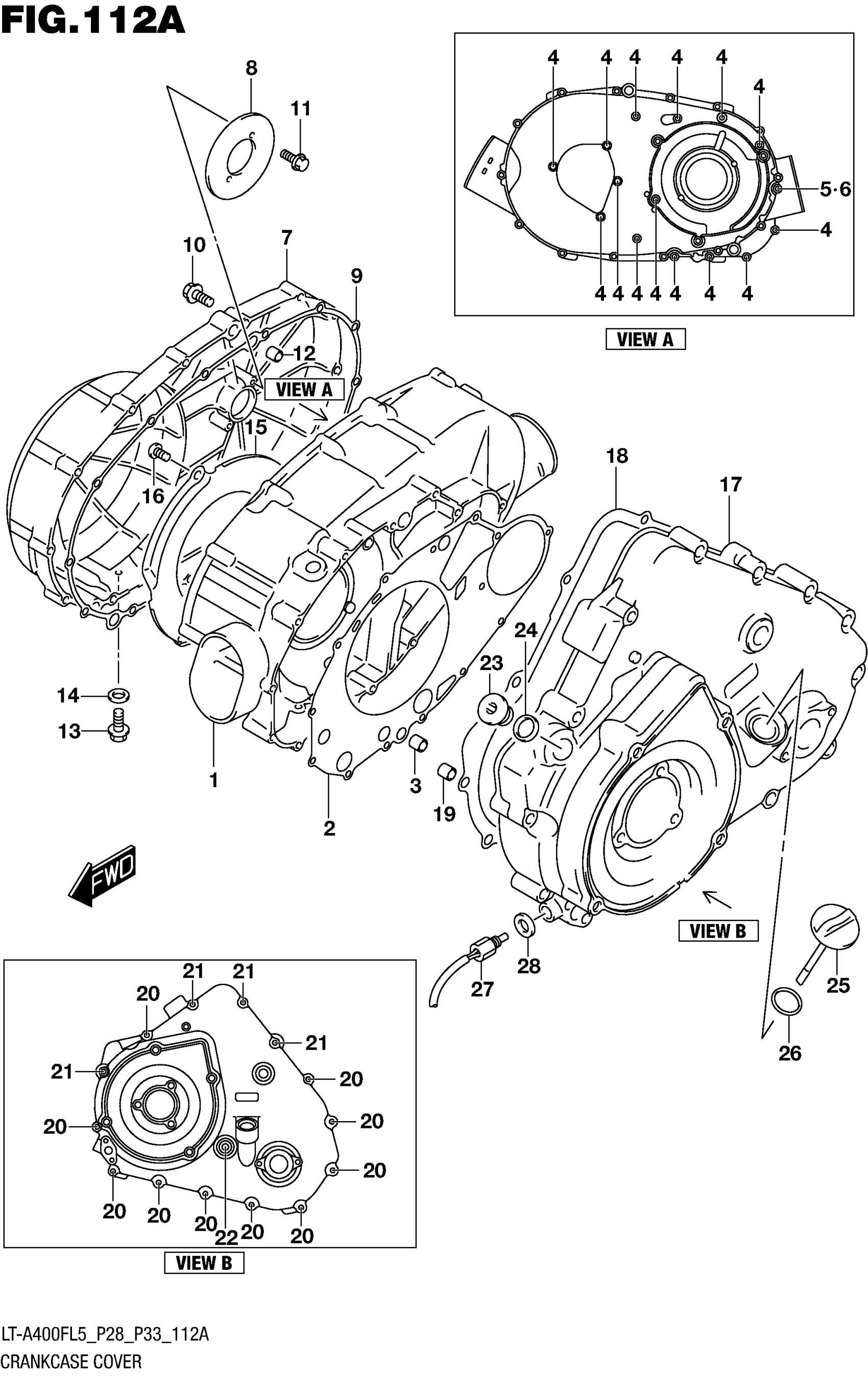

Suzuki LT-A400FL5 (2015) CRANKCASE COVER Diagram

#

Description
Price

1

COVER,CLUTCH

11341-38F00

Unavailable

2

GASKET, CLUTCH COVER (NA)

11482-38F00

Unavailable

3

PIN

04211-13189

Unavailable

4

BOLT

01547-0640A

Unavailable

5

BOLT

01547-0680A

Unavailable

6

GASKET (5.8X13X1.2)

09168-06023

Unavailable

7

COVER,V-BELT

11371-27H00

Unavailable

8

PLATE,V-BELT COVER

11372-27H00

Unavailable

9

GASKET, V-BELT COVER (NA)

11484-38F00

Unavailable

10

BOLT

01547-0635A

Unavailable

11

BOLT

01547-0616A

Unavailable

12

PIN

04211-13189

Unavailable

13

BOLT (8X12)

01550-0812A

Unavailable

14

GASKET (8.2X16X1)

09168-08029

Unavailable

15

PLATE,AIR INTAKE

11343-38F00

Unavailable

16

SCREW

02112-0612A

Unavailable

17

COVER, MAGNETO

11351-27H40

Unavailable

18

GASKET, MAGNETO COVER (NA)

11483-27H00

Unavailable

19

PIN

04211-13189

Unavailable

20

BOLT

01547-0640A

Unavailable

21

BOLT

01547-0650A

Unavailable

22

BOLT (8X140)

09103-08040

Unavailable

23

PLUG (16X8)

09248-16012

Unavailable

24

GASKET (16X22X2)

09168-16002

Unavailable

25

GAUGE,OIL LEVEL

11971-38F00

Unavailable

26

O RING (D:3.1,ID:16.8)

09280-17003

Unavailable

27

SENSOR,ENGINE TEMP This part replaces 13640-32G00.

13640-32G01

Unavailable

28

GASKET (8.2X14X1)

09168-08016

Unavailable
