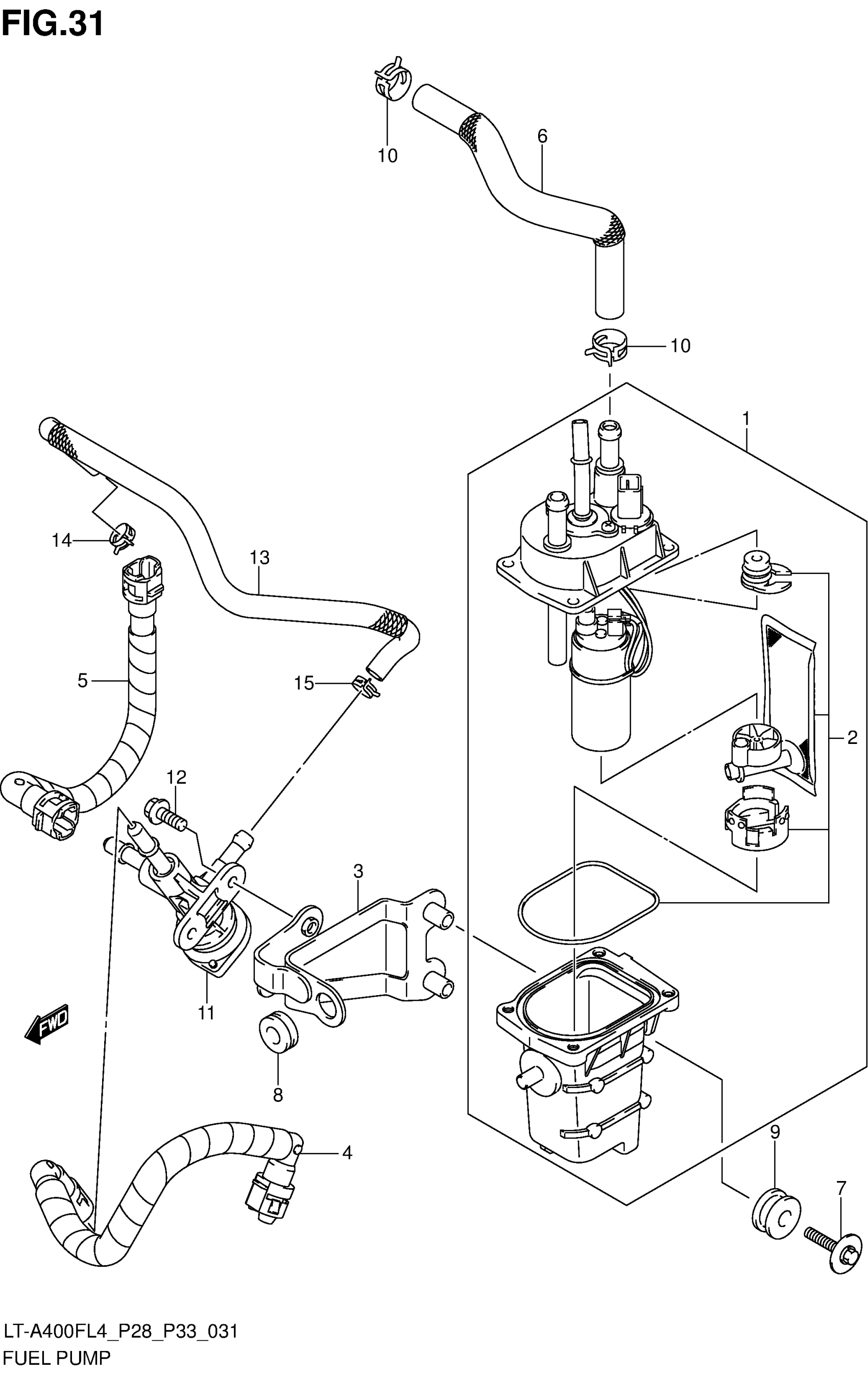

Suzuki LT-A400FL4 (2014) FUEL PUMP Diagram
#
Description
Price
1
PUMP ASSY,FUEL This part replaces 15100-33H01.
15100-33H03
Unavailable
2
.FILTER SET,FUEL PUMP This part replaces 15420-33H00.
15420-33H01
Unavailable
3
BRACKET,FUEL PUMP
15310-27H00
Unavailable
4
HOSE,FUEL NO.1 This part replaces 15810-27H01.
15810-27H03
Unavailable
5
HOSE,FUEL NO.2 This part replaces 15820-27H01.
15820-27H03
Unavailable
6
HOSE,FUEL NO.3 This part replaces 15831-27H00.
15831-27H01
Unavailable
7
BOLT (6X25)
09116-06186
Unavailable
8
CUSHION (8.5X20X8) This part replaces 09320-08021.
09320-08510
Unavailable
9
CUSHION This part replaces 09320-10503.
09320-10076
Unavailable
10
CLIP
09401-12410
Unavailable
11
COCK ASSY,FUEL NO.2 This part replaces 44300-45G20.
44300-45G21
Unavailable
12
BOLT
01547-0616A
Unavailable
13
HOSE,FUEL RETURN This part replaces 15841-27H00.
15841-27H01
Unavailable
14
CLIP (ID:11.1)
09401-11419
Unavailable
15
CLIP
09401-13414
Unavailable
