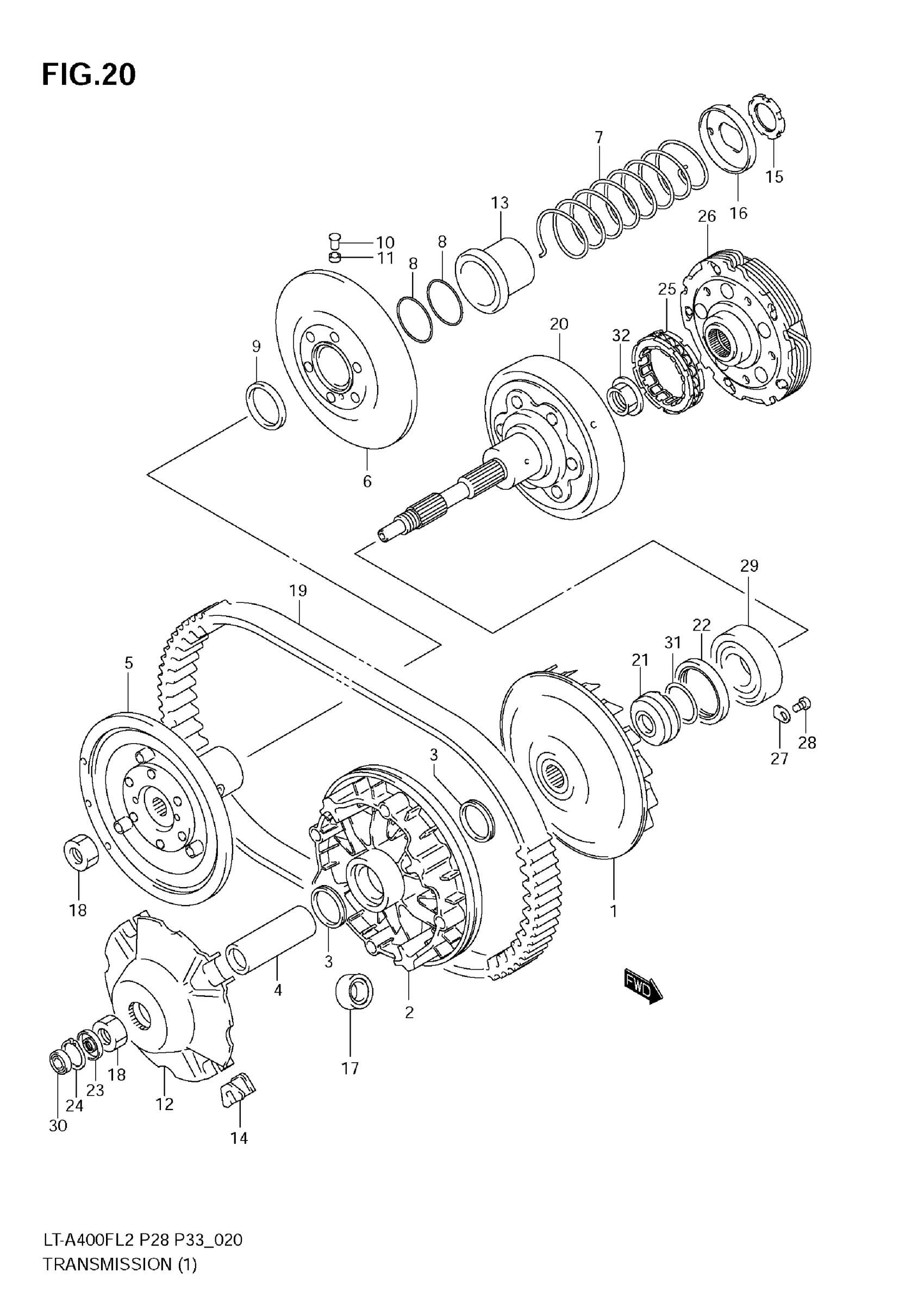

Suzuki LT-A400FL2 (2012) TRANSMISSION (1) Diagram

#

Description
Price

1

FACE,FIXED DRIVE

21110-38F00

Unavailable

2

FACE,MOVABLE DRIVE

21120-38F00

Unavailable

3

SEAL, MOVABLE DRIVE

21124-14F00

Unavailable

4

SPACER,MOVABLE DRIVE

21125-38F01

Unavailable

5

FACE,FIXED DRIVEN

21210-38F02

Unavailable

6

FACE,MOVABLE DRIVEN

21240-38F02

Unavailable

7

SPRING,MOVABLE DRIVEN

21243-38F01

Unavailable

8

O-RING,MOVABLE DRIVEN

21245-38F00

Unavailable

9

SEAL,MOVABLE DRIVEN OIL

21247-38F00

Unavailable

10

PIN,MOVABLE DRIVEN

21248-15F01

Unavailable

11

SPACER,MOVABLE DRIVEN PIN

21249-15F00

Unavailable

12

PLATE,MOVABLE DRIVE

21431-38F00

Unavailable

13

SHEET,MOVABLE DRIVEN

21471-38F01

Unavailable

14

DAMPER,MOVABLE DRIVE PLATE

21481-14F00

Unavailable

15

NUT,DRIVEN PULLEY SPRING

21518-38F00

Unavailable

16

HOLDER, MOVABLE DRIVEN

21519-38F00

Unavailable

17

ROLLER,MOVABLE DRIVE

21650-15F20

Unavailable

18

NUT

09140-16032

Unavailable

19

V-BELT, DRIVE

27601-38F00

Unavailable

20

HOUSING,CLUTCH

21100-38F00

Unavailable

21

SPACER, FIXED DRIVE LH

21102-38F00

Unavailable

22

SEAL,CLUTCH HOUSING SPACER OI This part replaces 21104-09F56.

21104-09F60

Unavailable

23

OIL SEAL (12X32X5)

09283-12008

Unavailable

24

CIRCLIP This part replaces 08331-4132A.

08331-41329

Unavailable

25

CLUTCH,PRI DRIVE ONE WAY

21273-44D00

Unavailable

26

CLUTCH ASSY, SHOE

21500-38F10

Unavailable

27

RETAINER, BEARING

24741-21A00

Unavailable

28

SCREW (6X12)

09125-06122

Unavailable

29

BEARING (40X80X18)

09262-40010

Unavailable

31

O-RING (D:2.4,ID:39.7) This part replaces 09280-40010.

09280-40020

Unavailable

32

NUT

09159-18023

Unavailable
