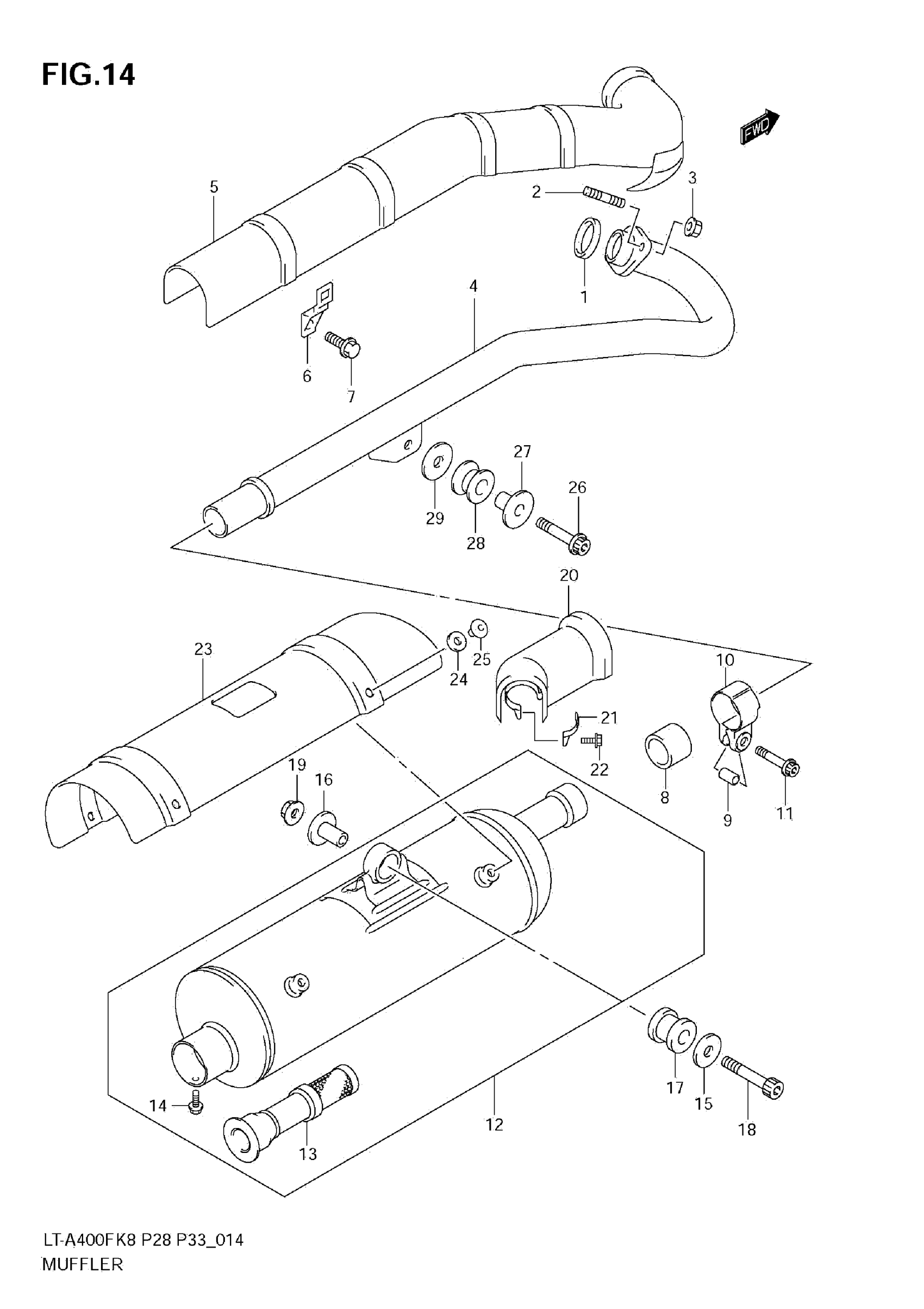

Suzuki LT-A400FK8 (2010) MUFFLER Diagram
#
1
.GASKET,EXHAUST
14181-18C00
Unavailable
2
BOLT,STUD
01421-0825A
Unavailable
3
NUT
08319-3108A
Unavailable
4
PIPE, EXHAUST | LT-A400FK8/FK9/FUL0
14150-38F10
Unavailable
4
PIPE,EXH | LT-A400FL0
14150-27H00
Unavailable
5
COVER, EXHAUST PIPE FRONT | LT-A400FK8/FK9/FUL0
14180-38F40
Unavailable
5
COVER, EXHAUST PIPE FRONT | LT-A400FL0
14180-38F50
Unavailable
6
CLAMP,EXH PIPE COVER
14185-38F10
Unavailable
7
BOLT, CLAMP
01550-0612A
Unavailable
8
CONNECTOR, MUFFLER
14771-38F00
Unavailable
9
SPACER
14458-45G01
Unavailable
10
CLAMP, CONNECTOR
14459-38F10
Unavailable
11
BOLT
07120-0840B
Unavailable
12
BODY, MUFFLER | LT-A400FK8/FK9/FUL0 This part replaces 14310-38F21.
14310-38F30
Unavailable
12
BODY, MUFFLER | LT-A400FL0
14310-38F30
Unavailable
13
ARRESTER | LT-A400FK8/FK9/FUL0
14850-38F20
Unavailable
13
ARRESTER | LT-A400FL0
14850-38F30
Unavailable
14
.BOLT
07120-0508B
Unavailable
15
WASHER, MUFFLER SUPPORT
09160-08503
Unavailable
16
SPACER, MUFFLER SUPPORT
09180-08152
Unavailable
17
CUSHION, MUFFLER SUPPORT
09320-12082
Unavailable
18
BOLT, MUFFLER SUPPORT
07130-0845B
Unavailable
19
NUT, MUFFLER SUPPORT
08319-3108A
Unavailable
20
COVER,MUF FR
14790-27H00
Unavailable
21
CLAMP,EXH PIPE COVER
14185-38F10
Unavailable
22
BOLT, CLAMP
01550-0612A
Unavailable
23
COVER,MUF RR
14880-38F10
Unavailable
24
GASKET, MUFFLER COVER
09168-06120
Unavailable
25
SCREW, MUFFLER COVER
09139-06076
Unavailable
26
BOLT, EXHAUST SUPPORT
09106-08133
Unavailable
27
SPACER, EXHAUST SUPPORT
09180-08151
Unavailable
28
CUSHION, EXHAUST SUPPORT
09320-12043
Unavailable
29
WASHER, EXHAUST SUPPORT
09160-08135
Unavailable
