2007 Suzuki LT-A400F Rear Swingingarm Diagram

← All diagrams

Find the part on the Rear Swingingarm diagram for your 2007 Suzuki LT-A400F, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

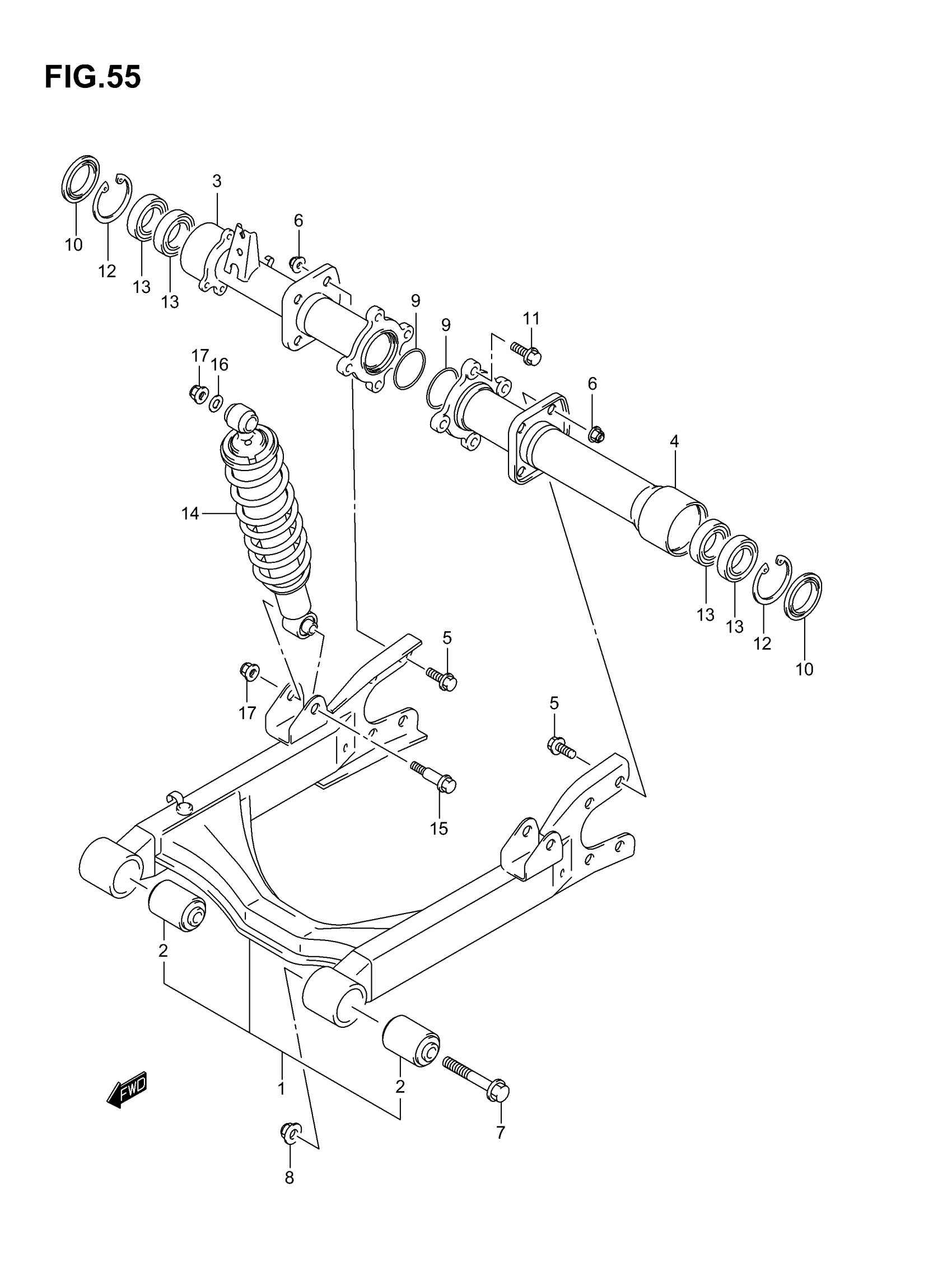

2007 Suzuki LT-A400F Rear Swingingarm Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SWINGINGARM SET,REAR | Includes Item(s) 2 This part replaces 61100-38871.

61101-27850

1
Out of stock

2

BUSH, PIVOT

61230-38F11

2
Out of stock

3

HOUSING, RR AXLE, R | %F.NO.5SAAK46K3X102000 This part replaces 61300-38F00.

61300-38F10

1
Out of stock

3

HOUSING, REAR AXLE RH | F.NO.5SAAK46K3X102001%

61300-38F10

1
Out of stock

4

HOUSING, RR AXLE, L | %F.NO.5SAAK46K3X102000 This part replaces 61400-38F00.

61400-38F10

1
Out of stock

4

HOUSING, REAR AXLE LH | F.NO.5SAAK46K3X102001%

61400-38F10

1
Out of stock

5

BOLT, REAR SWGARM BRACKET

09103-10216

8
Out of stock

6

NUT, REAR SWGARM BRACKET This part replaces 09159-10058.

09159-10115

8
Out of stock

7

BOLT, PIVOT

09103-12068

2
Out of stock

8

NUT, PIVOT

09159-12054

2
Out of stock

9

O RING, REAR AXLE HOUSING

09280-70005

2
Out of stock

10

SEAL, REAR AXLE HOUSING

09283-38022

2
Out of stock

11

BOLT | %F.NO.5SAAK46K3X102000 This part replaces 01550-10303.

01550-1030A

4
Out of stock

11

BOLT, AXLE HOUSING | F.NO.5SAAK46K3X102001%

09103-10343

4
Out of stock

11

BOLT, AXLE HOUSING (10X30) | MODEL K7 This part replaces 09103-10410.

09103-10421

4
Out of stock

12

CLIP | MODEL K3/K4/K5 This part replaces 08331-41556.

08331-41559

2
Out of stock

12

CIRCLIP | MODEL K6/K7

08331-41559

2
Out of stock

13

BEARING, HUB

08123-60067

4
Out of stock

14

ABSORBER ASSY, REAR SHOCK (BLACK) | %F.NO.5SAAK46K3X102000

62100-38F00-019

2
Out of stock

14

ABSORBER ASSY, REAR SHOCK (BLACK) | F.NO.5SAAK46K3X102001% This part replaces 62100-38F50-019.

62100-38F70-019

2
Out of stock

14

ABSORBER ASSY, REAR SHOCK (BLACK) | MODEL K5

62100-38F70-019

2
Out of stock

14

ABSORBER ASSY, REAR SHOCK (BLACK) | MODEL K6/K7

62100-38FA0-019

2
Out of stock

15

BOLT, UPPER

09103-10126

2
Out of stock

16

WASHER, UPPER, OUTER

09160-10501

2
Out of stock

17

NUT This part replaces 08319-31103.

08319-3110A

4
Out of stock
