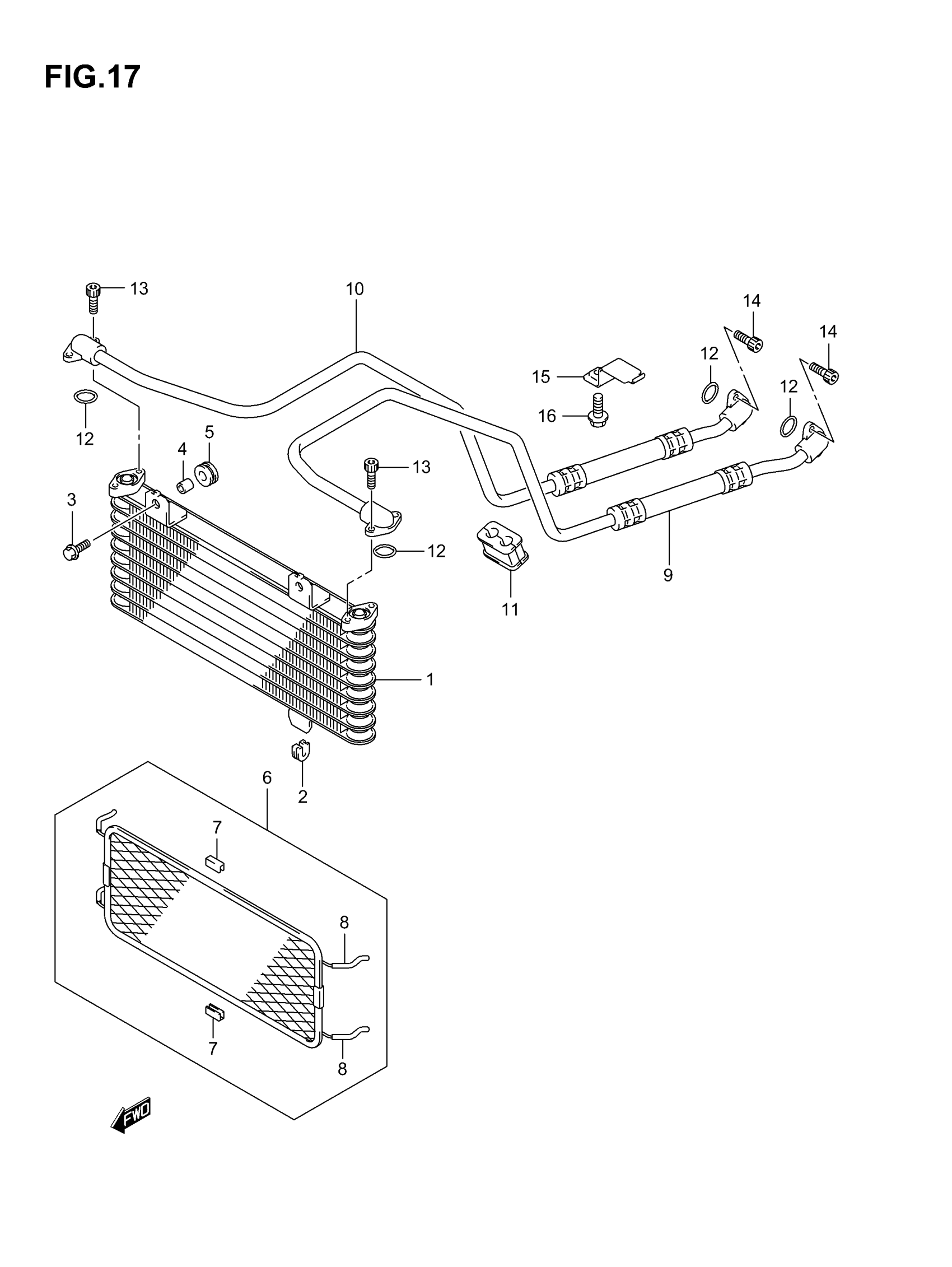

2007 Suzuki LT-A400F OIL Cooler Diagram
#
Description
Price
1
COOLER ASSY,OIL | %F.NO.5SAAK46K3X102000 This part replaces 16600-38F00.
16600-38F22
Unavailable
1
COOLER ASSY,OIL | F.NO.5SAAK46K3X102001% This part replaces 16600-38F10.
16600-38F22
Unavailable
1
COOLER ASSY,OIL | MODEL K4/K5/K6/K7 This part replaces 16600-38F20.
16600-38F22
Unavailable
2
CUSHION, OIL COOLER
16628-27A00
Unavailable
3
BOLT (6X25) This part replaces 09116-06146.
09116-06150
Unavailable
4
SPACER (6.5X10X10)
09180-06310
Unavailable
5
CUSHION
09320-10015
Unavailable
6
GUARD, OIL COOLER | Includes Item(s) 7 - 8
16650-38F00
Unavailable
7
.PROTECTOR, CTR This part replaces 17765-09F00.
17765-09F01
Unavailable
8
.HOSE (3X5X600) | L:600!40 This part replaces 09352-30503-600.
09352-30504-600
Unavailable
9
HOSE,OIL COOLER INLET | %F.NO.5SAAK46K3X102000 This part replaces 16460-38F00.
16460-38F10
Unavailable
9
HOSE,OIL COOLER INLET | F.NO.5SAAK46K3X102001%
16460-38F10
Unavailable
10
HOSE,OIL COOLER OUTLET | %F.NO.5SAAK46K3X102000 This part replaces 16470-38F00.
16470-38F10
Unavailable
10
HOSE,OIL COOLER OUTLET | F.NO.5SAAK46K3X102001%
16470-38F10
Unavailable
11
GROMMET,OIL HOSE This part replaces 16468-38F00.
16468-38F01
Unavailable
12
O RING (D:2.4,ID:12.3)
09280-12008
Unavailable
13
BOLT This part replaces 07130-06163.
07130-0616B
Unavailable
14
BOLT, LOWER
09106-06073
Unavailable
15
CLAMP,OIL HOSE
16490-38F00
Unavailable
16
BOLT, CLAMP This part replaces 01550-06123.
01550-0612A
Unavailable
