CYLINDER HEAD

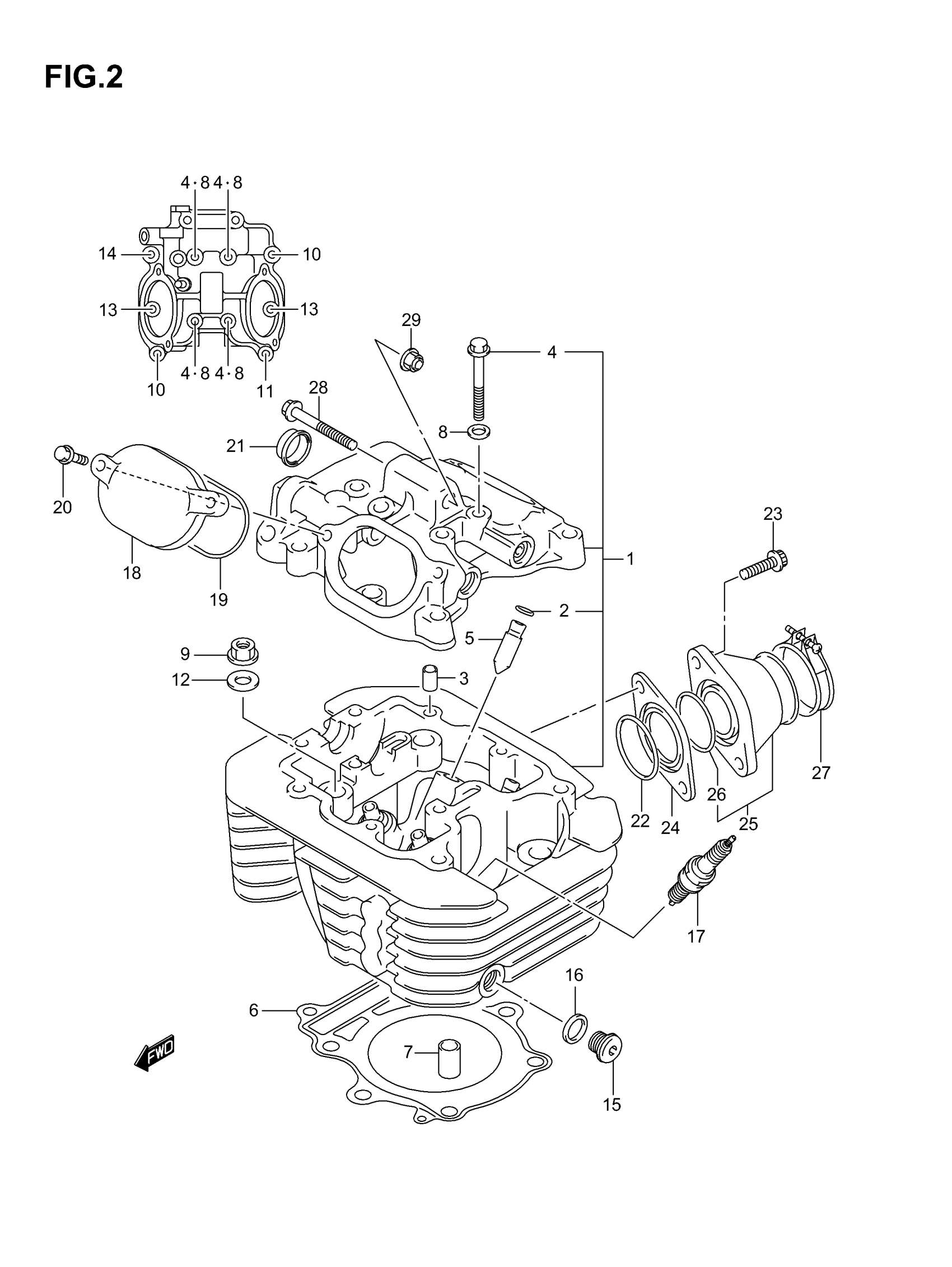

Suzuki LT-A400F (2007) CYLINDER HEAD Diagram
#
1
HEAD ASSY, CYLINDER | Includes Item(s) 2 - 4 This part replaces 11100-38F00.
11100-27H00
Unavailable
2
.RING (10X85)
09381-10004
Unavailable
3
PIN
09206-08001
Unavailable
4
BOLT (6X55)
09103-06102
Unavailable
5
GUIDE,VALVE (OS:0.3) | OPT
11115-14D71
Unavailable
6
GASKET, CYLINDER HEAD
11141-38F00
Unavailable
7
PIN
09206-13004
Unavailable
8
GASKET
09168-06023
Unavailable
9
NUT This part replaces 08316-10083.
08316-1008B
Unavailable
10
BOLT, HEAD COVER (L:35)
09103-06108
Unavailable
11
BOLT, HEAD COVER (L:40)
09103-06504
Unavailable
12
WASHER (10.5X22X2.3) This part replaces 09160-10060.
09160-10039
Unavailable
13
BOLT This part replaces 01550-06253.
01550-0625A
Unavailable
14
BOLT This part replaces 01550-06303.
01550-0630A
Unavailable
15
PLUG, OIL GALLERY
09248-12004
Unavailable
16
GASKET, OIL GALLERY PLUG
09168-12002
Unavailable
17
SPARK PLUG (NGK,CR7E)
09482-00516
Unavailable
17
SPARK PLUG (DENSO,U22ESR-N)
09482-00515
Unavailable
17
SPARK PLUG (NGK,CR6E) | OPT
09482-00528
Unavailable
17
SPARK PLUG (DENSO U20ESR-N) | OPT
09482-00529
Unavailable
17
SPARK PLUG (NGK,CR8E) | OPT
09482-00456
Unavailable
17
SPARK PLUG (DENSO U24ESR-N) | OPT
09482-00457
Unavailable
18
CAP,INSPECTION
11175-47D00
Unavailable
19
.O RING,INSPECTION CAP
11177-14D01
Unavailable
20
BOLT This part replaces 01550-06203.
01550-0620A
Unavailable
21
PLUG, HEAD
09241-25007
Unavailable
22
O-RING (D:2.4,ID:39.7) This part replaces 09280-40010.
09280-40020
Unavailable
23
BOLT, CENTER This part replaces 07120-06253.
07120-0625A
Unavailable
24
INSULATOR, INTAKE PIPE This part replaces 13117-38F00.
13117-38F01
Unavailable
26
O-RING (D:2.4,ID:39.7) This part replaces 09280-40010.
09280-40020
Unavailable
27
CLAMP
09402-48208
Unavailable
28
BOLT (8X60) This part replaces 09103-08345.
09103-08217
Unavailable
29
NUT This part replaces 08319-31088.
08319-3108A
Unavailable
