RIGHT REAR WHEEL

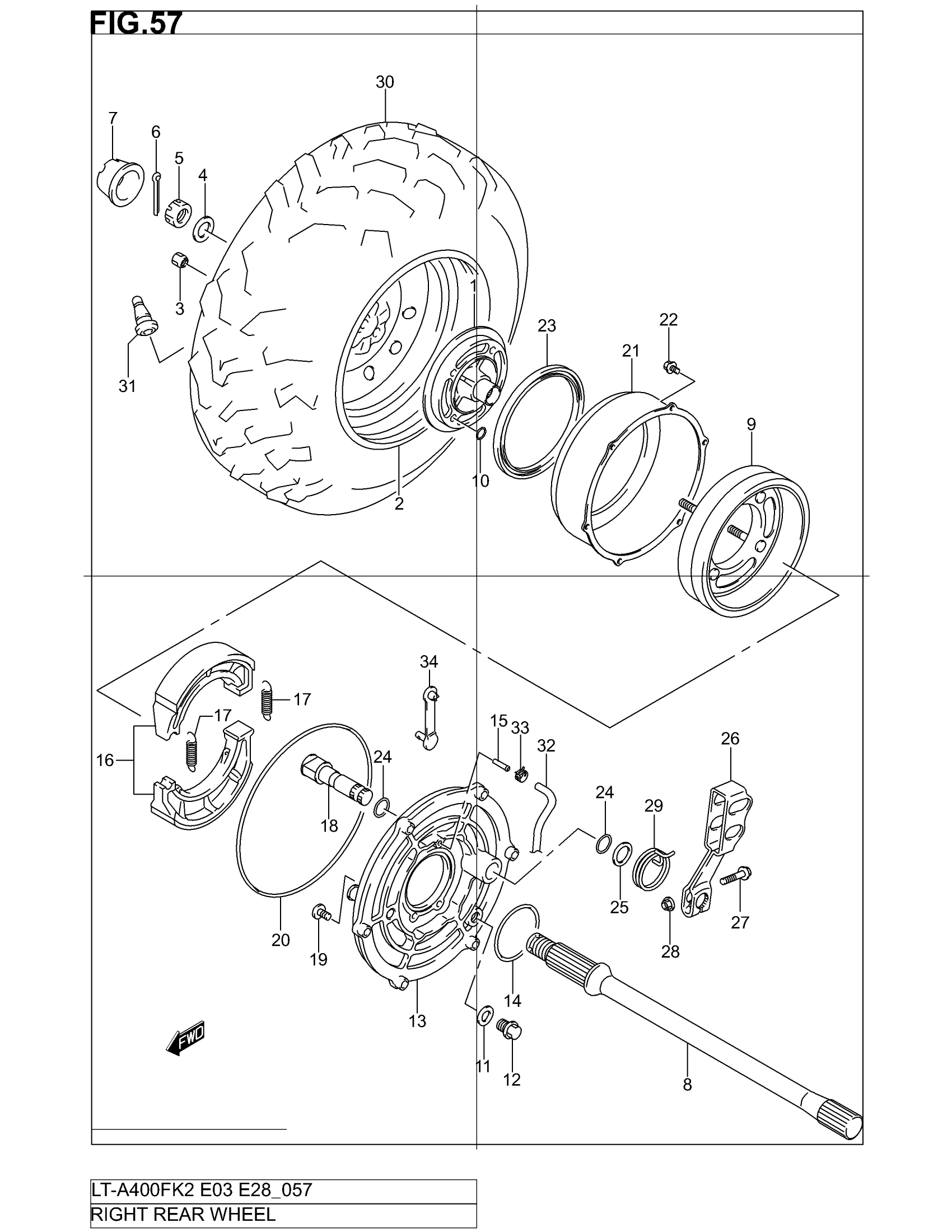

Suzuki LT-A400F (2002) RIGHT REAR WHEEL Diagram
#
1
HUB,REAR,R This part replaces 64111-38F30.
64111-38F32
Unavailable
2
RIM, REAR WHEEL (12X7.5AT) (BLACK) This part replaces 65310-38F00-YL8.
65310-38F40-291
Unavailable
3
NUT
09140-10021
Unavailable
4
WASHER
09164-18004
Unavailable
6
PIN, COTTER This part replaces 04111-40408.
04111-4040A
Unavailable
7
CAP,WHEEL CENTER
54725-09F01
Unavailable
8
AXLE, REAR RH
64711-38F10
Unavailable
9
DRUM, BRAKE
64120-38F00
Unavailable
10
O RING (ID:9.8,D:1.90)
09280-10016
Unavailable
11
WASHER, DRAIN PLUG
09161-10007
Unavailable
12
PLUG, DRAIN
09247-10008
Unavailable
13
PANEL, BRAKE ANCHOR
64210-38F00
Unavailable
14
O-RING This part replaces 09280-63001.
09280-63005
Unavailable
15
UNION, PANEL
09364-04004
Unavailable
16
SHOE SET, BRAKE
64400-38830
Unavailable
17
SPRING, SHOE
55420-30000
Unavailable
18
CAM,REAR BRAKE
64440-09F00
Unavailable
19
BOLT, PANEL (8X18)
09106-08161
Unavailable
20
O RING, PANEL
09280-00038
Unavailable
21
COVER, REAR BRAKE
64123-38F00
Unavailable
22
BOLT This part replaces 01547-06123.
01547-0612B
Unavailable
23
DUST SEAL, DRUM COVER
64124-38F00
Unavailable
24
O RING, CAM (15.9X19.7X2)
64443-18A00
Unavailable
25
WASHER
09160-16033
Unavailable
26
LEVER, BRAKE CAM
64451-09F00
Unavailable
27
BOLT This part replaces 01550-06353.
01550-0635A
Unavailable
28
NUT This part replaces 08316-10063.
08316-1006B
Unavailable
29
SPRING, CAM LEVER
64484-38F00
Unavailable
30
TIRE,REAR This part replaces 65110-38F00.
65110-03G30
Unavailable
31
VALVE ASSY, WHEEL RIM,TR412
43130-24A00
Unavailable
32
HOSE(4X7X2000) This part replaces 09352-40703-00B.
09352-40706-00B
Unavailable
33
CLIP, HOSE
09401-06405
Unavailable
34
CLAMP
09407-03401
Unavailable
