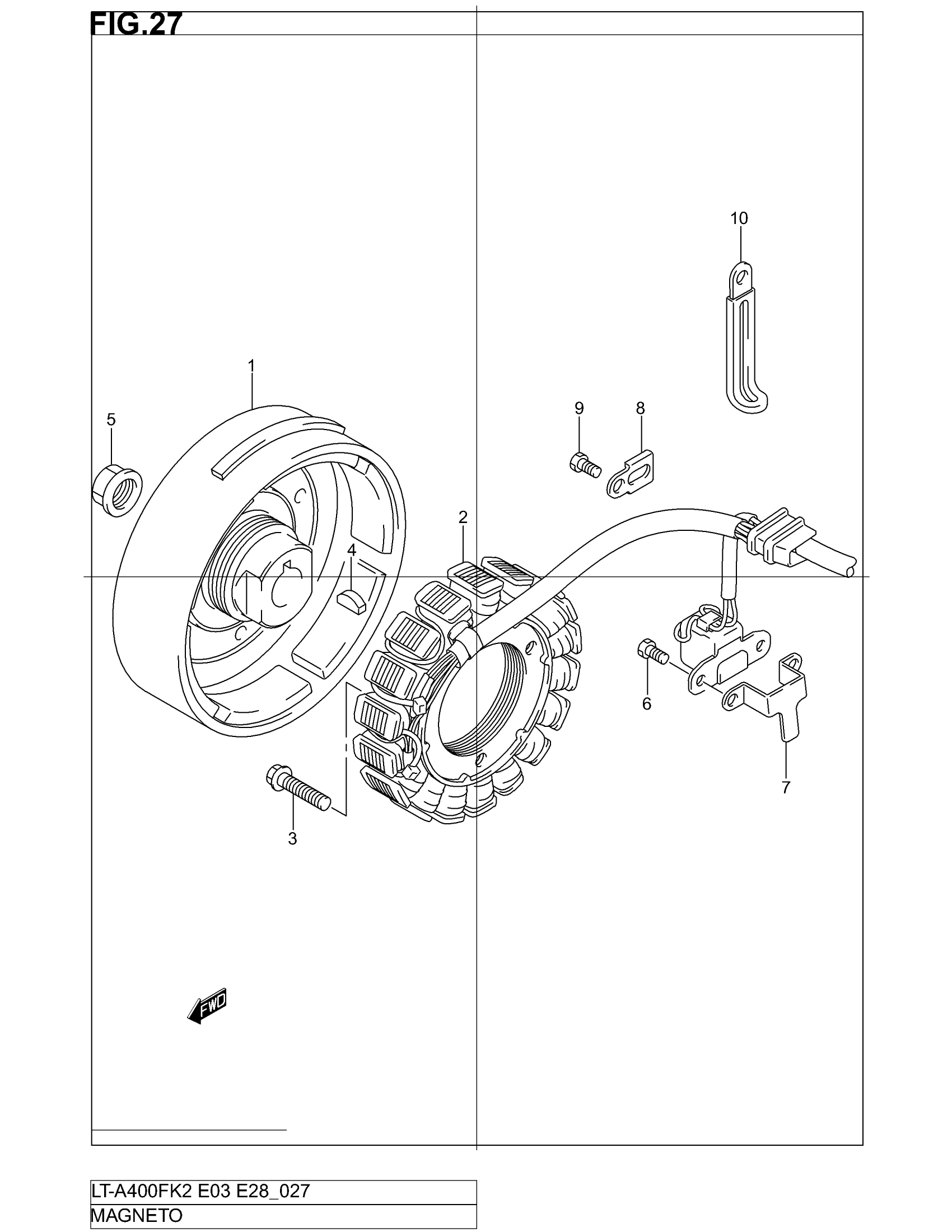

Suzuki LT-A400F (2002) MAGNETO Diagram

#

Description
Price

1

ROTOR This part replaces 32102-38F00.

32102-38F01

Unavailable

2

STATOR ASSY

32101-38F00

Unavailable

3

BOLT, FINAL GEAR CASE COVER This part replaces 01547-06253.

01547-0625B

Unavailable

4

KEY, MANGETO

08341-31059

Unavailable

5

NUT, MAGNETO

31792-18A00

Unavailable

6

BOLT, SENSOR (5X10)

09100-05019

Unavailable

7

CLAMP, MAGNETO NO.1

31497-45000

Unavailable

8

CLAMP, MAGNETO NO.2

32371-32E00

Unavailable

9

BOLT, CLAMP NO.2 (5X10)

09100-05019

Unavailable

10

CLAMP This part replaces 09404-06432.

09404-06039

Unavailable
