TRANSMISSION (2)

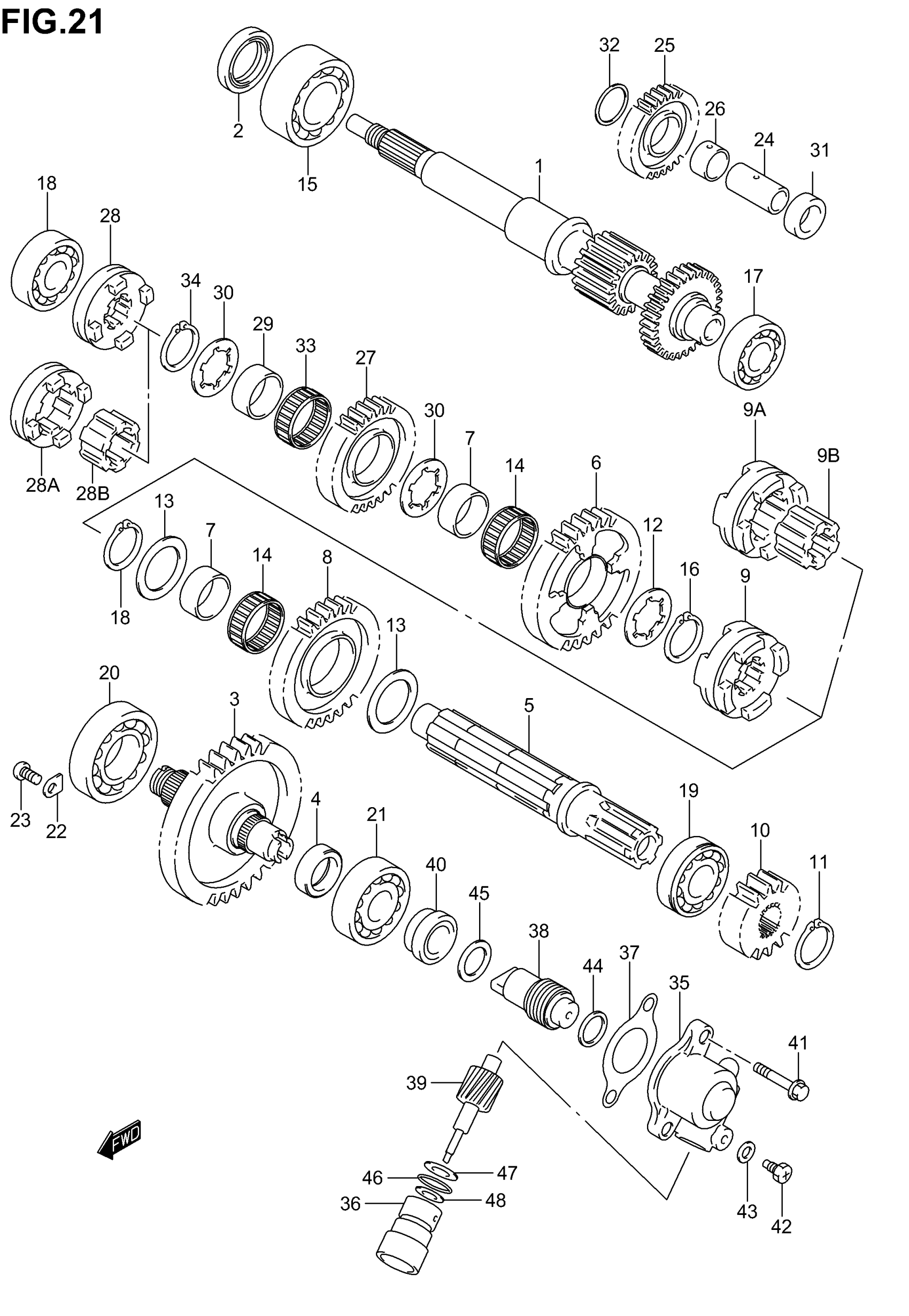

Suzuki LT-A400C (2005) TRANSMISSION (2) Diagram
#
1
SHAFT, DRIVE (NT:24/16)
29111-38F00
Unavailable
2
SEAL, DRIVE SHAFT
12281-87J00
Unavailable
3
SHAFT, SUB T/M OUTPUT
29120-38F00
Unavailable
4
SPACER, SUB T/M NO.2 GEAR
29122-38F00
Unavailable
5
SHAFT, SUB T/M COUNTER
29131-38F00
Unavailable
6
GEAR, SUB T/M DRIVEN LOW | NT:40
29311-09F51
Unavailable
7
BUSH, SUB T/M DRIVEN
29315-09F51
Unavailable
8
GEAR, SUB T/M DRIVEN HIGH | NT:33
29321-09F51
Unavailable
9
DOG, SUB T/M SELECT | %F.NO.5SAAK46K3X102000
29331-09F50
Unavailable
9A
DOG, SUB T/M SELECT | F.NO.5SAAK46K3X102001%
29331-38F10
Unavailable
9B
SPACER, SUB T/M SELECT | F.NO.5SAAK46K3X102001%
29332-38F10
Unavailable
10
GEAR, SUB T/M DRIVE NO.2 | NT:19
29411-38F00
Unavailable
11
CIRCLIP SUB DRIVE NO.2
08331-31256
Unavailable
12
WASHER, DRIVEN GEAR LOW
09167-25017
Unavailable
13
WASHER, DRIVEN GEAR HIGH | 25X40X1.0
09181-25251
Unavailable
14
BEARING, SUB T/M GEAR | 30X35X12
09263-30018
Unavailable
16
SNAP RING
09380-25003
Unavailable
17
BEARING, DRIVE SHAFT LH | 20X47X14
09262-20069
Unavailable
18
BEARING, SUB T/M COUNTER RH | 20X52X15
09262-20073
Unavailable
19
BEARING, SUB T/M COUNTER LH | 25X52X15
09262-25003
Unavailable
20
BEARING, SUB T/M OUTPUT | 35X72X17
09262-35038
Unavailable
21
BEARING, SUB T/M OUTPUT LH | 20X52X15
09262-20073
Unavailable
22
RETAINER, BEARING
24741-21A00
Unavailable
23
SCREW, RETAINER (6X12)
09125-06110
Unavailable
24
SHAFT,REVERSE IDLE
24551-38F00
Unavailable
25
GEAR, REVERSE IDLE (NT:28)
24561-09F50
Unavailable
26
BUSH, REVERSE IDLE GEAR
29222-44D00
Unavailable
27
GEAR, REVERSE DRIVEN (NT:32)
24571-38F00
Unavailable
28
DOG, REVERSE GEAR | %F.NO.5SAAK46K3X102000
24581-38F00
Unavailable
28A
DOG, REVERSE GEAR | F.NO.5SAAK46K3X102001%
24581-38F10
Unavailable
28B
SPACER, REVERSE IDLE | F.NO.5SAAK46K3X102001%
24582-38F10
Unavailable
29
BUSH, REVERSE DRIVEN GEAR
29315-09F51
Unavailable
30
WASHER, REVERSE DRIVEN GEAR
09167-25017
Unavailable
31
SPACER, REVERSE IDLE | 20X30X9.5
09180-20082
Unavailable
32
WASHER, REVERSE IDLE GEAR | 20X30X1.0
09181-20195
Unavailable
33
BEARING, REVERSE DRIVEN GEAR | 30X35X12.8
09263-30018
Unavailable
34
SNAP RING
09380-25003
Unavailable
35
HOUSING, ODOMETER GEAR
26441-19B01
Unavailable
36
SLEEVE
26442-19B00
Unavailable
37
GASKET
26451-19B12
Unavailable
38
GEAR, DRIVE (NT:9)
26461-38F00
Unavailable
39
GEAR, DRIVE (NT:15)
26471-38F00
Unavailable
40
SPACER
26481-19B00
Unavailable
41
BOLT
09103-06201
Unavailable
42
BOLT (6X10) This part replaces 09135-06013.
09135-06501
Unavailable
43
WASHER (6.2X11X1.2)
09168-06004
Unavailable
44
WASHER (15X20X1.0)
09181-15111
Unavailable
45
WASHER (17X24X1.0)
09181-17139
Unavailable
46
O RING (D:1.9,ID:16.6)
09280-17004
Unavailable
47
SEAL (5X12X8) | %F.NO.5SAAK46K3X102000
09289-05002
Unavailable
47
SEAL (5X12X8) | F.NO.5SAAK46K3X102001%
09283-05001
Unavailable
48
WASHER
08211-08151
Unavailable
