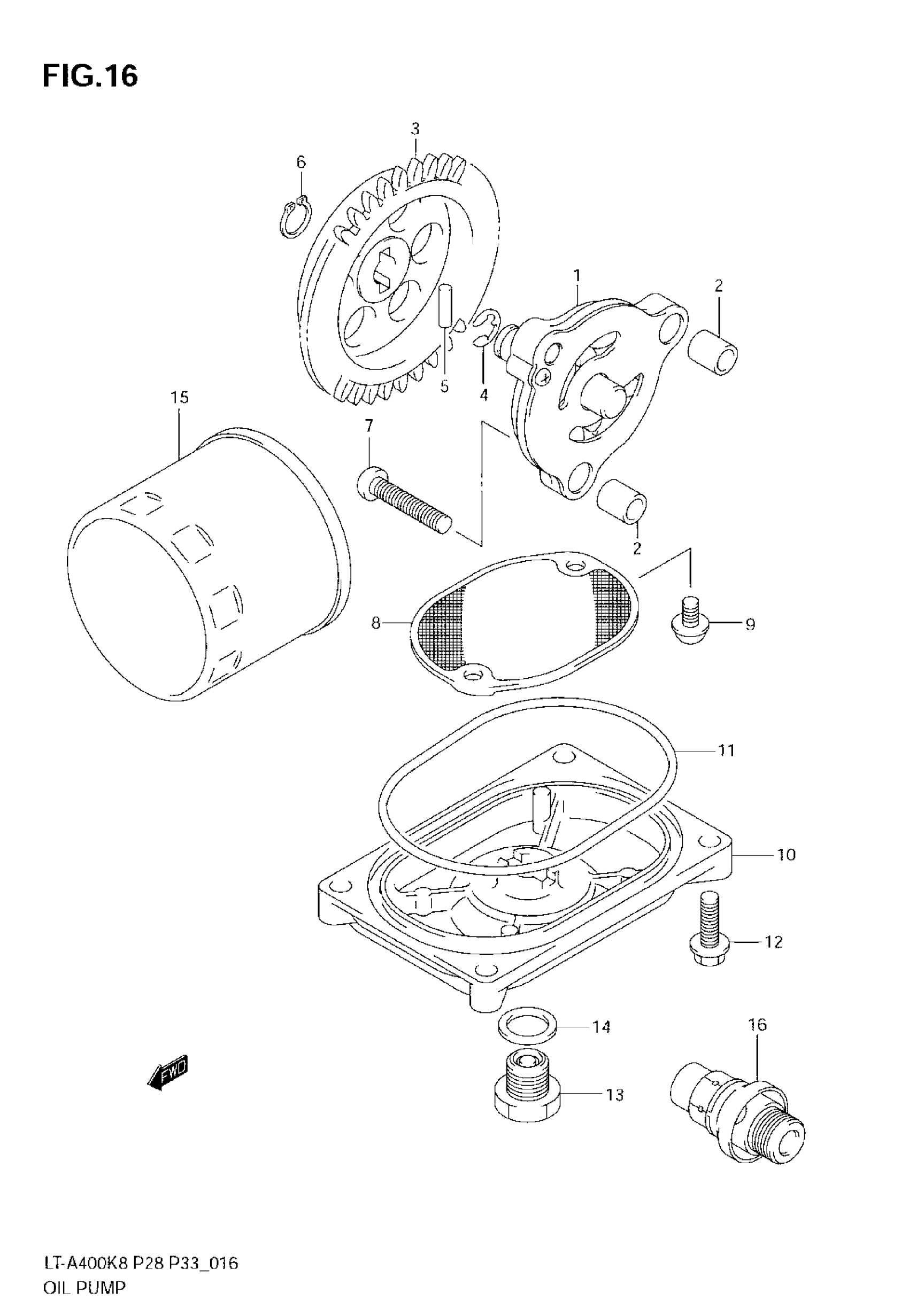

Suzuki LT-A400 (2009) OIL PUMP Diagram

#

Description
Price

1

PUMP ASSY,ENGINE OIL

16400-27H00

Unavailable

2

PIN, OIL PUMP

04211-09109

Unavailable

3

GEAR, DRIVEN (NT:35) This part replaces 16331-14D01.

16331-14D02

Unavailable

4

WASHER, PUMP DRIVEN GEAR

09181-10158

Unavailable

5

PIN

09261-04009

Unavailable

6

CIRCLIP This part replaces 08331-31106.

08331-31109

Unavailable

7

SCREW

02112-0625B

Unavailable

8

STRAINER,ENGINE OIL

16520-27H00

Unavailable

9

SCREW

02112-7512A

Unavailable

10

CAP, OIL STRAINER

16523-24501

Unavailable

11

O RING

16528-24500

Unavailable

12

BOLT

01547-0625B

Unavailable

13

PLUG (MAGNETO)

09247-14002

Unavailable

14

GASKET

09168-14002

Unavailable

15

FILTER, ENGINE OIL This part replaces 16510-03G00-X07.

16510-07J00

Unavailable

16

VALVE ASSY, OIL RELIEF

16440-27A01

Unavailable
