SECONDARY DRIVE

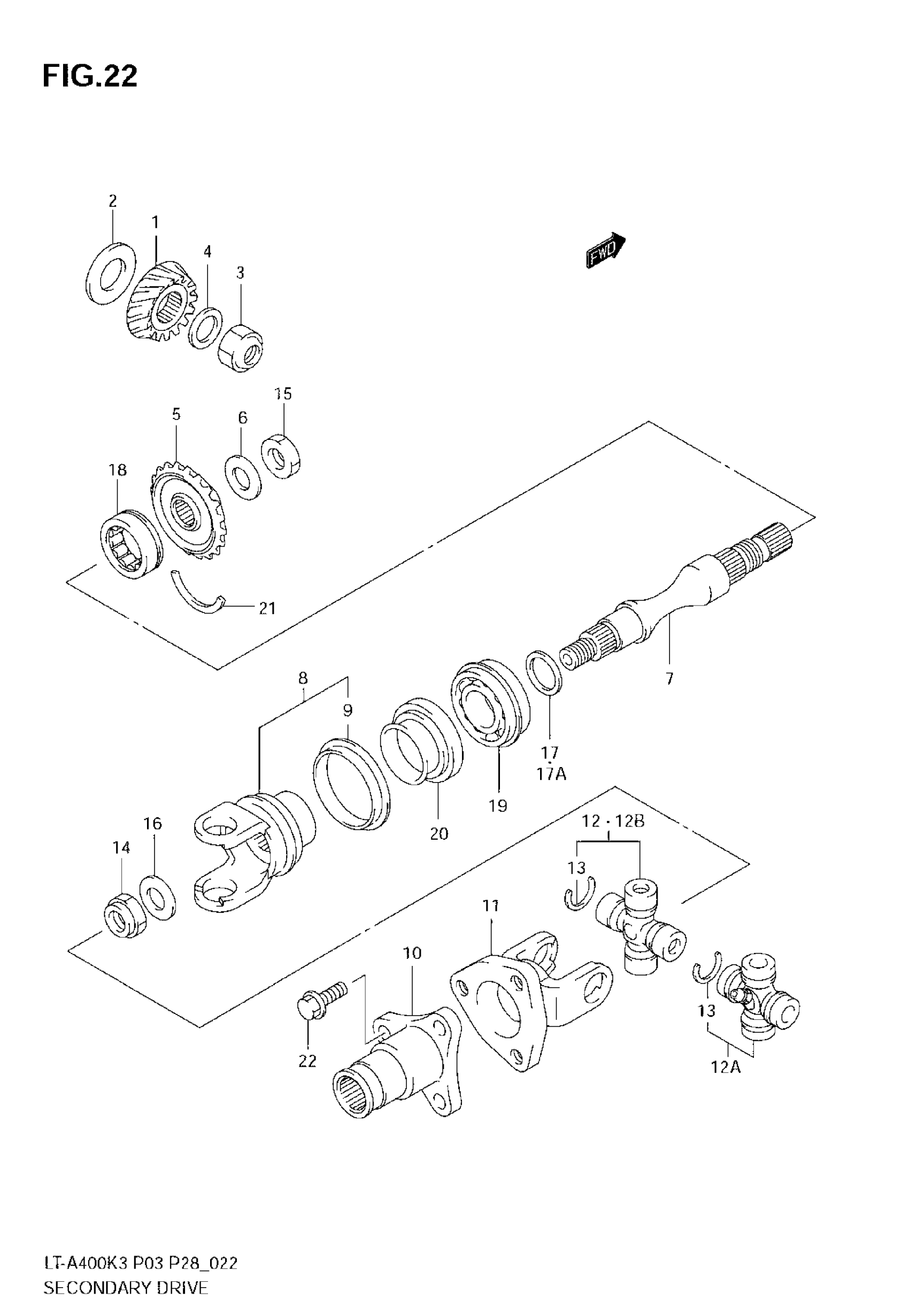

Suzuki LT-A400 (2007) SECONDARY DRIVE Diagram
#
Description
Price
1
GEAR, SEC DRIVE BEVEL | NT:17
24911-38F00
Unavailable
2
SHIM SET,SEC DRIVE BEVEL | MODEL K3/K4/K5 T:0.25/0.30/0.35/0.90/1.00/ 1.05/1.10/1.15 This part replaces 24935-19810.
24935-03811
Unavailable
2
SHIM SET,SEC DRIVE BEVEL | MODEL K6/K7 T:0.25/0.30/0.35/0.55/0.58/ 0.60/0.63/0.65/0.68/0.70/ 0.73/0.75/0.78/0.80/0.83/ 0.85/0.88/0.90/0.93/0.95/ 0.98/1.00/1.03/1.05/1.08/ 1.10/1.13/1.15/1.18/1.20/ 1.23/1.25/1.28/1.30
24935-03811
Unavailable
3
NUT, SEC DRIVE BEVEL GR
09140-20012
Unavailable
4
WASHER, SEC DRIVE BEVEL GR | 20X32X1
09181-20223
Unavailable
5
GEAR, SEC DRIVEN BEVEL
24921-38F00
Unavailable
6
WASHER, SEC DRIVEN GEAR
08211-22365
Unavailable
7
SHAFT, SEC DRIVEN OUTPUT RR
24971-38F00
Unavailable
8
YOKE, RR DRIVE OUTPUT | Includes Item(s) 9
27130-03G00
Unavailable
9
PLATE, OUTPUT
27592-38F00
Unavailable
10
SHAFT, PROPELLER RR
27150-38F00
Unavailable
11
YOKE, PROP SHAFT JOINT RR | MODEL K3/K4/K5 This part replaces 27161-38F20.
27161-38F11
Unavailable
11
YOKE, PROP SHAFT JOINT RR | MODEL K6/K7
27161-38F11
Unavailable
12
JOINT SET,UNIVERSAL | MODEL K3 This part replaces 27200-19810.
27200-19811
Unavailable
12A
JOINT SET, UNIVERSAL | MODEL K4
27200-38810
Unavailable
12B
JOINT SET,UNIVERSAL | MODEL K5/K6/K7; Includes Item(s) 13 This part replaces 27200-19810.
27200-19811
Unavailable
13
CIRCLIP, UNIVERSAL OUTPUT RR
09380-20016
Unavailable
14
NUT, REAR DRIVE OUTPUT YOKE
09159-16003
Unavailable
15
NUT, SEC DRIVEN GEAR
09159-22005
Unavailable
16
WASHER, REAR OUTPUT YOKE | 16X30X3
09160-16026
Unavailable
17
WASHER, 5TH DRIVE | 25X34X1.00,MODEL K3/K4/K5 This part replaces 09181-25059.
09181-25167
Unavailable
17A
SHIM SET,SEC DRIVEN BEVEL | MODEL K6/K7 T:0.55/0.58/0.60/0.63/0.65/0.68 /0.70/0.73/0.75/0.78/0.80/0.83 /0.85/0.88/0.90/0.93/0.95/0.98 /1.00/1.03/1.05/1.08/1.10/1.13 /1.15/1.18/1.20/1.23/1.25/1.28 /1.30/1.33/1.35/1.38/1.40
24945-03811
Unavailable
18
BRG, SEC DRIVEN GEAR, M | 30X50X17
09263-30050
Unavailable
19
BRG, SEC DRIVEN OUTPUT SFT RR | 25X52X20.6
09267-25014
Unavailable
20
OIL SEAL, DRIVEN SFT, RR | 34X52X9
09283-34008
Unavailable
21
RING, SEC DRIVEN BRG, M
09390-50002
Unavailable
22
BOLT, PROP SHAFT REAR This part replaces 01550-10203.
01550-1020A
Unavailable
