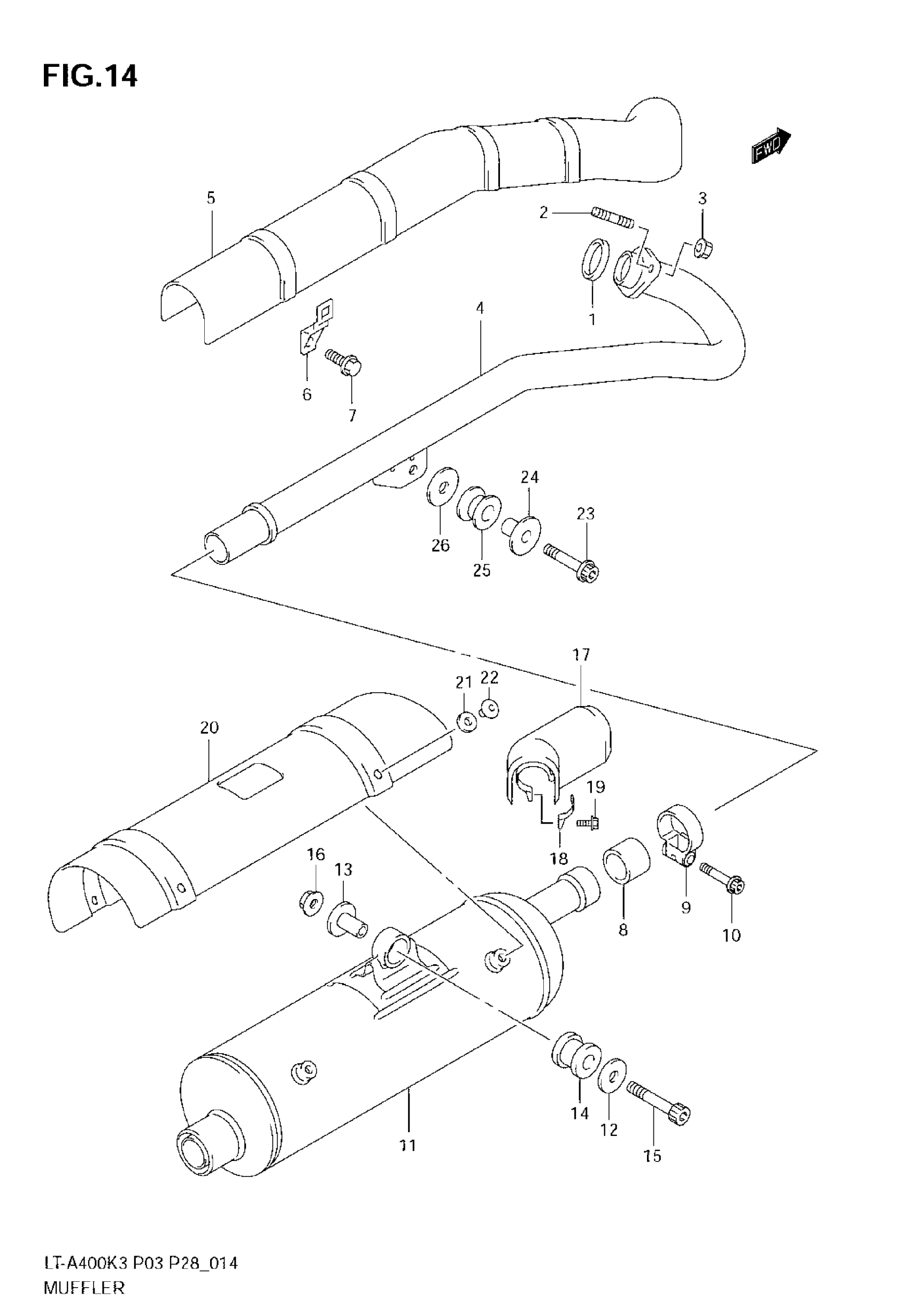

Suzuki LT-A400 (2007) MUFFLER Diagram
#
1
.GASKET,EXHAUST
14181-18C00
Unavailable
2
BOLT,STUD This part replaces 01421-08253.
01421-0825A
Unavailable
3
NUT This part replaces 08319-31083.
08319-3108A
Unavailable
4
PIPE, EXHAUST This part replaces 14150-38F00.
14150-38F10
Unavailable
5
COVER, EXHAUST PIPE, FRONT | %F.NO.5SAAK45K3X102000
14180-38F00
Unavailable
5
COVER, EXHAUST PIPE, FRONT | F.NO.5SAAK45K3X102001%
14180-38F20
Unavailable
6
CLAMP,EXH PIPE COVER | %F.NO.5SAAK45K3X102000 This part replaces 14185-38F00.
14185-38F10
Unavailable
6
CLAMP,EXH PIPE COVER | F.NO.5SAAK45K3X102001%
14185-38F10
Unavailable
7
BOLT, CLAMP This part replaces 01550-06123.
01550-0612A
Unavailable
8
CONNECTOR, MUFFLER
14771-38F00
Unavailable
9
CLAMP, CONNECTOR | %F.NO.5SAAK45K3X102000
14459-38F00
Unavailable
9
CLAMP, CONNECTOR | F.NO.5SAAK45K3X102001%
14459-38F10
Unavailable
10
BOLT This part replaces 07120-08403.
07120-0840A
Unavailable
11
BODY, MUFFLER | %F.NO.5SAAK45K3X102000 This part replaces 14310-38F00.
14310-38F30
Unavailable
11
BODY, MUFFLER | F.NO.5SAAK45K3X102001% This part replaces 14310-38F10.
14310-38F30
Unavailable
11
BODY, MUFFLER | MODEL K4 This part replaces 14310-38F20.
14310-38F30
Unavailable
11
BODY, MUFFLER | MODEL K5/K6/K7 This part replaces 14310-38F21.
14310-38F30
Unavailable
12
WASHER, MUFFLER SUPPORT
09160-08159
Unavailable
13
SPACER, MUFFLER SUPPORT
09180-08152
Unavailable
14
CUSHION, MUFFLER SUPPORT
09320-12071
Unavailable
15
BOLT, MUFFLER SUPPORT This part replaces 07130-08453.
07130-0845B
Unavailable
16
NUT This part replaces 08319-31083.
08319-3108A
Unavailable
17
COVER, MUFFLER FRONT | %F.NO.5SAAK45K3X102000 This part replaces 14790-38F00.
14790-38F10
Unavailable
17
COVER, MUFFLER FRONT | F.NO.5SAAK45K3X102001%
14790-38F10
Unavailable
18
CLAMP,EXH PIPE COVER | %F.NO.5SAAK45K3X102000 This part replaces 14185-38F00.
14185-38F10
Unavailable
18
CLAMP,EXH PIPE COVER | F.NO.5SAAK45K3X102001%
14185-38F10
Unavailable
19
BOLT, CLAMP This part replaces 01550-06123.
01550-0612A
Unavailable
20
COVER,MUF RR | %F.NO.5SAAK45K3X102000 This part replaces 14880-38F00.
14880-38F10
Unavailable
20
COVER,MUF RR | F.NO.5SAAK45K3X102001%
14880-38F10
Unavailable
21
GASKET, MUFFLER COVER
09168-06120
Unavailable
22
SCREW, MUFFLER COVER
09139-06076
Unavailable
23
BOLT, EXHAUST SUPPORT
09106-08133
Unavailable
24
SPACER, EXHAUST SUPPORT
09180-08151
Unavailable
25
CUSHION, EXHAUST SUPPORT
09320-12043
Unavailable
26
WASHER, EXHAUST SUPPORT
09160-08135
Unavailable
