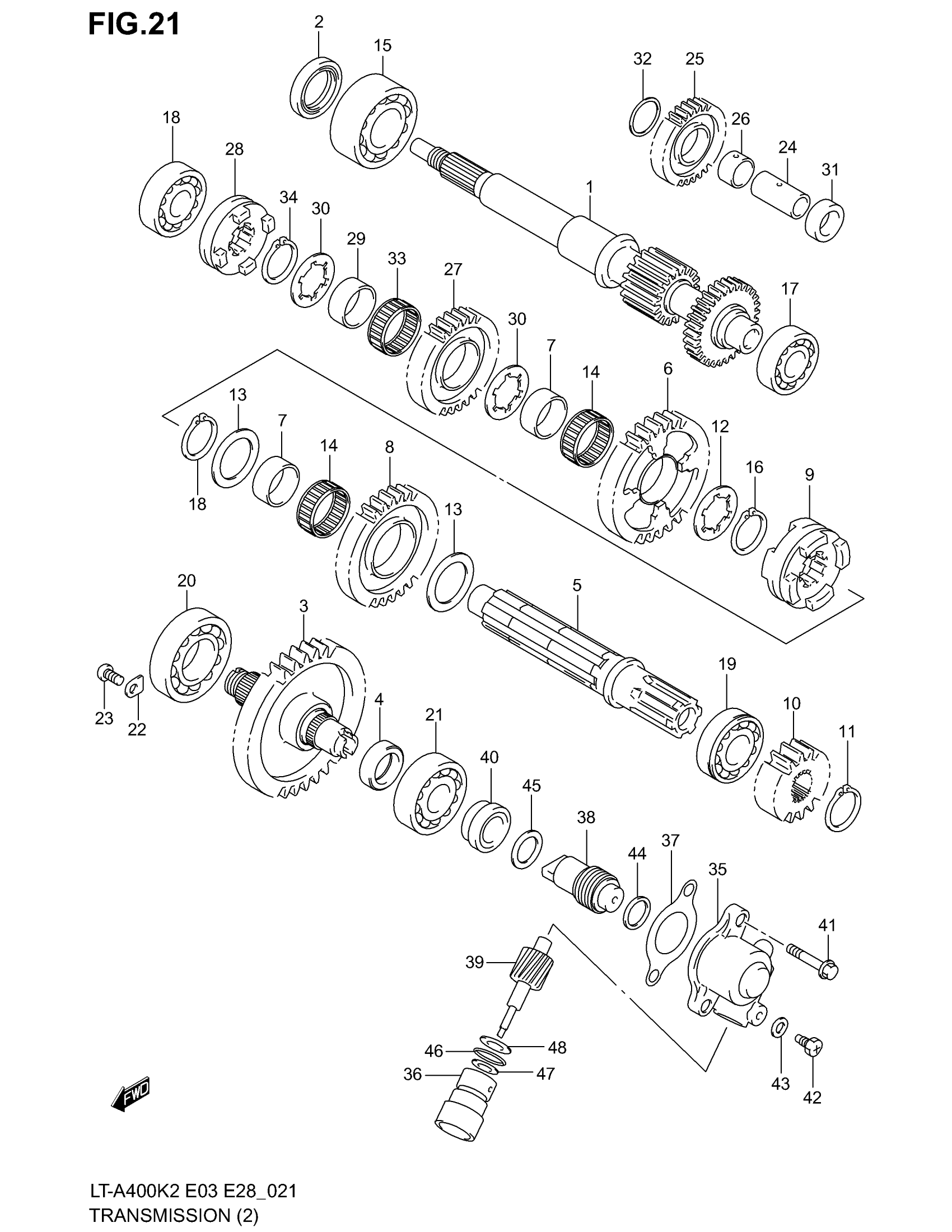

Suzuki LT-A400 (2002) TRANSMISSION (2) Diagram

#

Description
Price

1

SHAFT, DRIVE (NT:24/16)

29111-38F00

Unavailable

2

SEAL, DRIVE SHAFT

12281-87J00

Unavailable

3

SHAFT, SUB T/M OUTPUT

29120-38F00

Unavailable

4

SPACER, SUB T/M NO.2 GEAR

29122-38F00

Unavailable

5

SHAFT, SUB T/M COUNTER

29131-38F00

Unavailable

6

GEAR, SUB T/M DRIVEN LOW | NT:40

29311-09F51

Unavailable

7

BUSH, SUB T/M DRIVEN

29315-09F51

Unavailable

8

GEAR, SUB T/M DRIVEN HIGH | NT:33

29321-09F51

Unavailable

9

DOG, SLIDING

29331-09F50

Unavailable

10

GEAR, SUB T/M DRIVE NO.2 | NT:19

29411-38F00

Unavailable

11

CIRCLIP SUB DRIVE NO.2

08331-31256

Unavailable

12

WASHER, DRIVEN GEAR LOW

09167-25017

Unavailable

13

WASHER, DRIVEN GEAR HIGH | 25X40X1.0

09181-25251

Unavailable

14

BEARING, SUB T/M GEAR | 30X35X12

09263-30018

Unavailable

15

$129.92

16

SNAP RING

09380-25003

Unavailable

17

BEARING, DRIVE SHAFT LH | 20X47X14

09262-20069

Unavailable

18

BEARING, SUB T/M COUNTER RH | 20X52X15

09262-20073

Unavailable

19

BEARING, SUB T/M COUNTER LH | 25X52X15

09262-25003

Unavailable

20

BEARING (35X72X17) | 35X72X17 This part replaces 09262-35039.

09262-35038

Unavailable

21

BEARING, SUB T/M LH | 20X52X15

09262-20073

Unavailable

22

RETAINER, BEARING

24741-21A00

Unavailable

23

$3.00

24

SHAFT,REVERSE IDLE

24551-38F00

Unavailable

25

GEAR, REVERSE IDLE (NT:28)

24561-09F50

Unavailable

26

BUSH, REV IDLE GEAR

29222-44D00

Unavailable

27

GEAR, REVERSE DRIVEN (NT:32)

24571-38F00

Unavailable

28

DOG, REVERSE GEAR

24581-38F00

Unavailable

29

BUSH, REV DRIVEN GEAR

29315-09F51

Unavailable

30

WASHER, REV DRIVEN GEAR

09167-25017

Unavailable

31

SPACER, REVERSE IDLE | 20X30X9.5

09180-20082

Unavailable

32

WASHER, REV IDLE GEAR | 20X30X1.0

09181-20195

Unavailable

33

BEARING, REV DRIVEN GEAR | 30X35X12.8

09263-30018

Unavailable

34

SNAP RING

09380-25003

Unavailable

35

HOUSING, ODOMETER GEAR

26441-19B01

Unavailable

36

SLEEVE

26442-19B00

Unavailable

37

GASKET

26451-19B12

Unavailable

38

GEAR, DRIVE (NT:9)

26461-38F00

Unavailable

39

GEAR, DRIVE (NT:15)

26471-38F00

Unavailable

40

SPACER

26481-19B00

Unavailable

41

BOLT

09103-06201

Unavailable

42

BOLT (6X10) This part replaces 09135-06013.

09135-06501

Unavailable

43

WASHER (6.2X11X1.2)

09168-06004

Unavailable

44

WASHER (15X20X1.0)

09181-15111

Unavailable

45

WASHER (17X24X1.0)

09181-17139

Unavailable

46

O RING (D:1.9,ID:16.6)

09280-17004

Unavailable

47

SEAL (5X12X8)

09289-05002

Unavailable

48

WASHER

08211-08151

Unavailable
