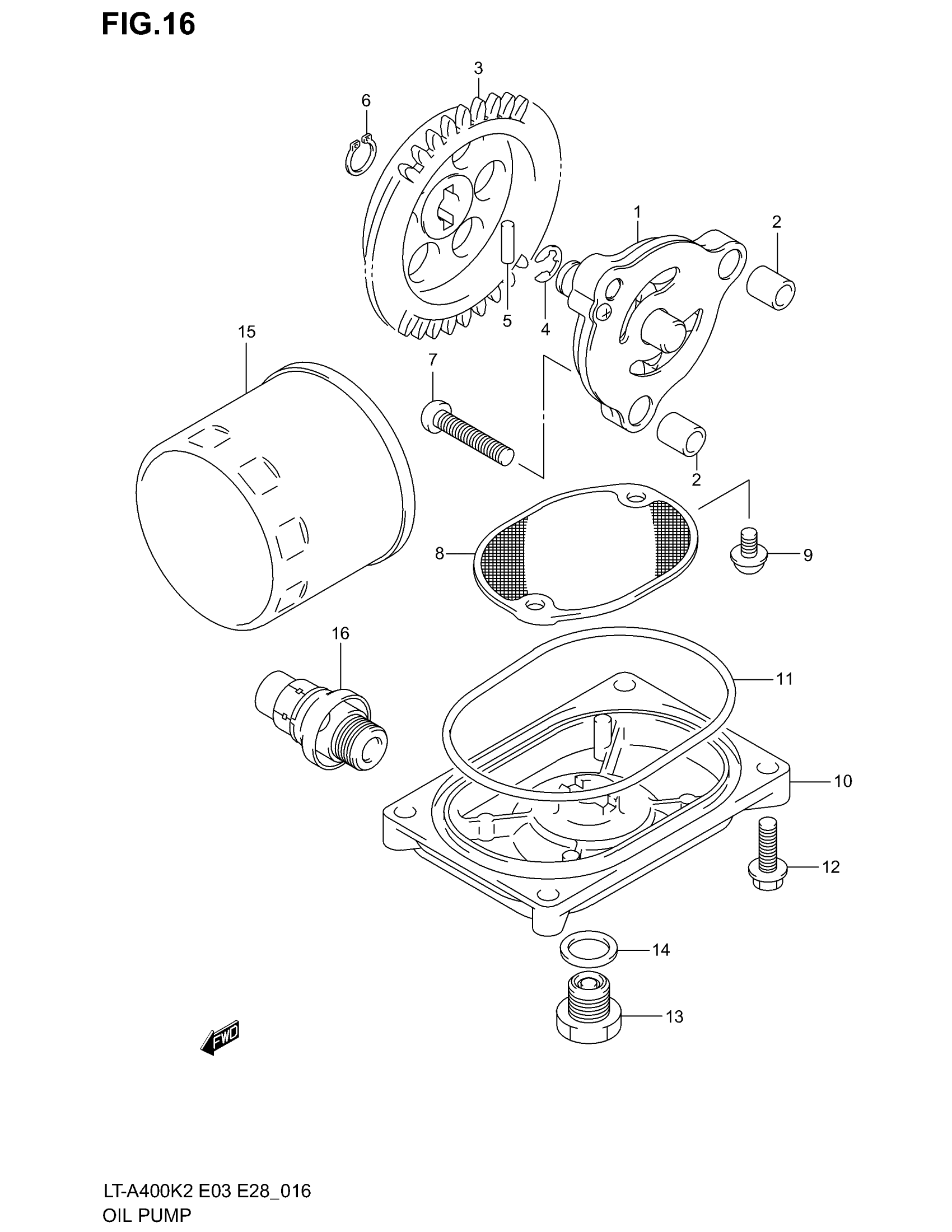

Suzuki LT-A400 (2002) OIL PUMP Diagram
#
Description
Price
1
PUMP, ENGINE OIL
16400-38F00
Unavailable
2
PIN, OIL PUMP
04211-09109
Unavailable
3
GEAR, DRIVEN (NT:35) This part replaces 16331-14D01.
16331-14D02
Unavailable
4
WASHER, PUMP DRIVEN GEAR
09181-10158
Unavailable
5
PIN
09261-04009
Unavailable
6
CIRCLIP This part replaces 08331-31106.
08331-31109
Unavailable
7
SCREW This part replaces 02112-06253.
02112-0625A
Unavailable
8
STRAINER,ENGINE OIL This part replaces 16520-24500.
16520-27H00
Unavailable
9
SCREW This part replaces 02112-75123.
02112-7512A
Unavailable
10
CAP, OIL STRAINER
16523-24501
Unavailable
11
O RING (D:2.4,ID:82)
16528-24500
Unavailable
12
BOLT, FINAL GEAR CASE COVER This part replaces 01547-06253.
01547-0625B
Unavailable
13
PLUG (MAGNETO)
09247-14002
Unavailable
14
GASKET
09168-14002
Unavailable
15
FILTER, ENGINE OIL This part replaces 16510-34E00.
16510-07J00
Unavailable
16
VALVE ASSY, OIL RELIEF
16440-27A01
Unavailable
