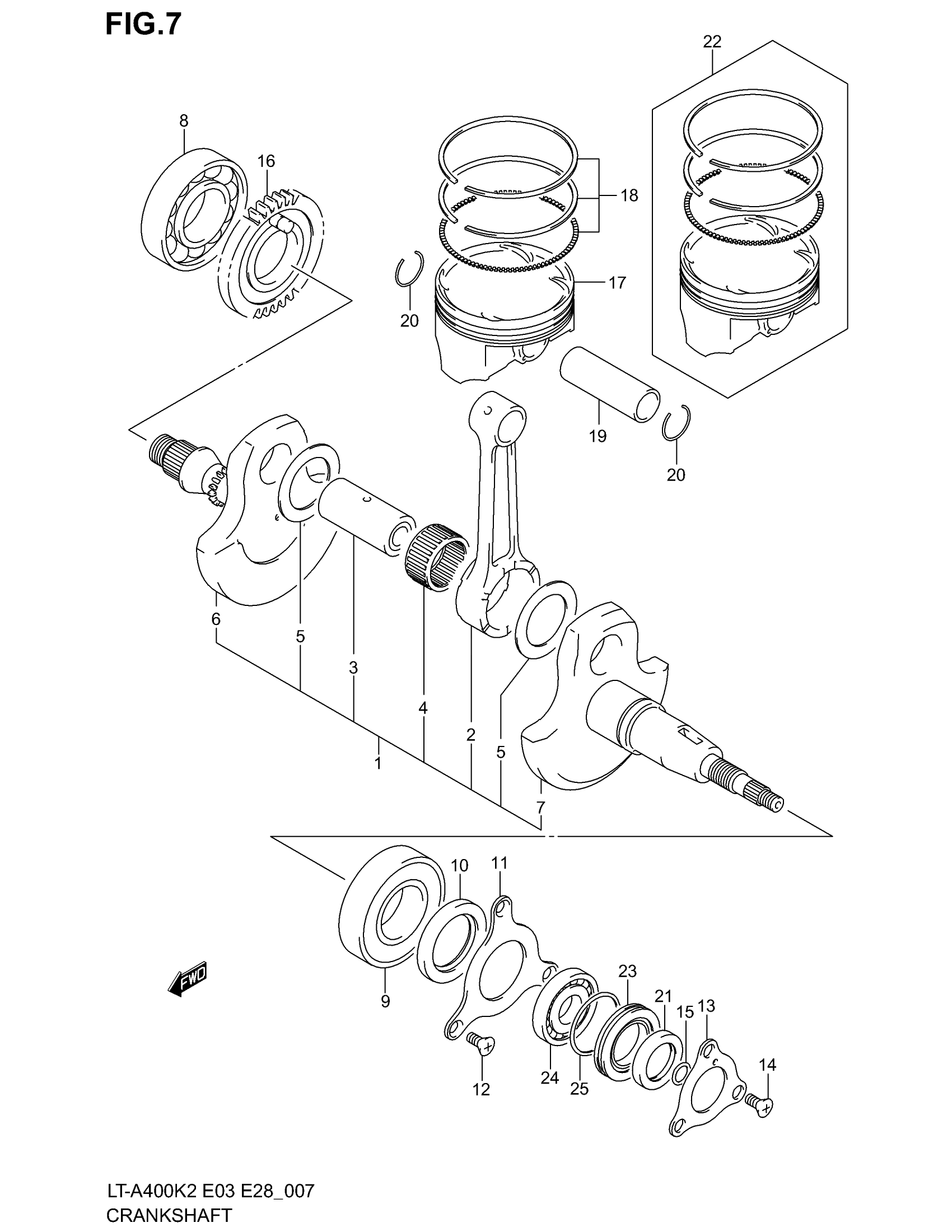

Suzuki LT-A400 (2002) CRANKSHAFT Diagram

#

Description
Price

1

CRANKSHAFT SET | Includes Item(s) 2 - 7 This part replaces 12200-38F00.

12201-38821

Unavailable

2

ROD, CONNECTING

12161-14D00

Unavailable

3

PIN, CRANK

12210-38F00

Unavailable

4

BEARING (34X43X22)

09263-34005

Unavailable

5

WASHER

09160-34003

Unavailable

6

CRANKSHAFT SET, RH This part replaces 12220-38F00.

12220-38810

Unavailable

7

CRANKSHAFT, LH

12260-38F00

Unavailable

8

BEARING (35X72X17) This part replaces 09262-35039.

09262-35038

Unavailable

9

BEARING, MDL

09262-35067

Unavailable

10

SEAL, CRANKSHAFT MDL OIL

09282-34001

Unavailable

11

RETAINER, CRANKSHAFT OIL SEAL MDL

12541-38F00

Unavailable

12

SCREW, RETAINER MDL

09126-06011

Unavailable

13

RETAINER, CRANKSHAFT OIL SEAL LH

12541-46510

Unavailable

14

SCREW, RETAINER LH

09126-06011

Unavailable

15

O RING (D:1.9,ID:12.6)

09280-12009

Unavailable

16

GEAR, CRANK BALANCER DRIVE

12661-38F01

Unavailable

17

PISTON

12111-38F21-0F0

Unavailable

18

RING SET, PISTON (STD)

12140-38F10

Unavailable

19

PIN,PISTON

12151-24A00

Unavailable

20

CIRCLIP

09381-20004

Unavailable

21

OIL SEAL (25X36X6)

09283-25094

Unavailable

22

PISTON SET,OS0.5 (OS:0.5) | OPT

12100-38F21-050

Unavailable

23

SPACER, RECOIL STARTER CUP BRG This part replaces 12359-44D00.

12359-44D20

Unavailable

24

BEARING, RECOIL STARTER CUP

09262-25006

Unavailable

25

O RING

09280-44007

Unavailable
