GEAR SHIFTING

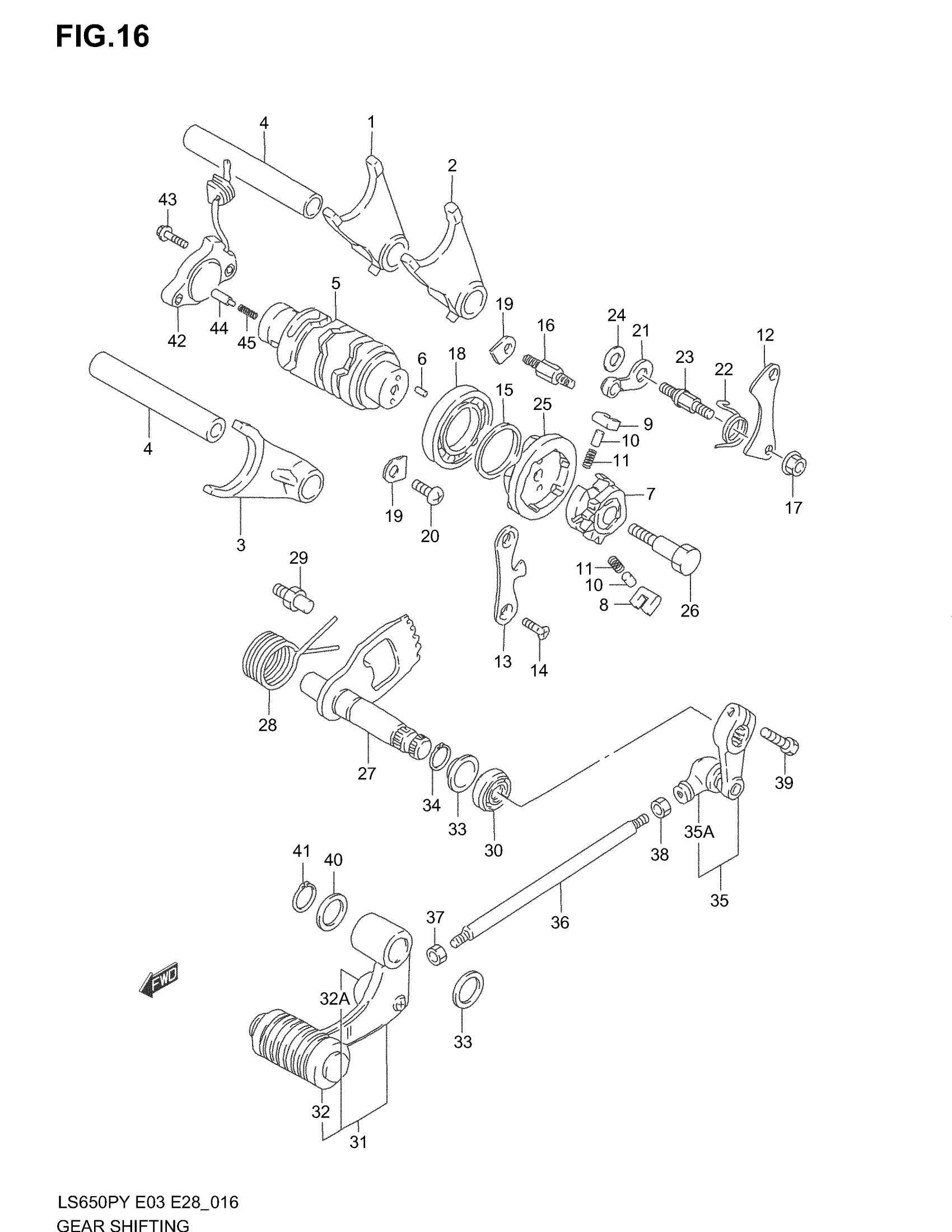

Suzuki LS650P (2004) GEAR SHIFTING Diagram
#
1
FORK, GEAR SHIFTING NO.1
25211-24B10
Unavailable
2
FORK, GEAR SHIFTING NO.2
25221-24B10
Unavailable
3
FORK, GEAR SHIFTING NO.3
25231-24B10
Unavailable
4
SHAFT, GEAR SHIFTING FORK
25411-24B00
Unavailable
5
CAM, GEAR SHIFTING | Includes Item(s) 6
25310-24B11
Unavailable
6
PIN (4X13.8)
04221-04089
Unavailable
7
GEAR, GEAR SHIFT CAM DRIVEN | MODEL T This part replaces 25322-31301.
25322-31310
Unavailable
7
GEAR, GEAR SHIFT CAM DRIVEN | MODEL V This part replaces 25322-31302.
25322-31310
Unavailable
7
GEAR, GEAR SHIFT CAM DRIVEN | MODEL W/X/Y/K1/K2/K3/K4
25322-31310
Unavailable
8
PAWL, GEAR SHIFT NO.1
25323-34201
Unavailable
9
PAWL, GEAR SHIFT NO.2
25324-34201
Unavailable
10
PIN (5X8)
09261-05003
Unavailable
11
SPRING
09440-04003
Unavailable
12
LIFTER, PAWL
25331-38A00
Unavailable
13
GUIDE, CAM
25341-38A00
Unavailable
14
SCREW This part replaces 02122-06123.
02122-0612A
Unavailable
15
WASHER (25X32X3.0)
09160-25059
Unavailable
16
BOSS
25332-24B01
Unavailable
17
NUT This part replaces 08316-10063.
08316-1006B
Unavailable
18
BEARING (25X47X8)
09262-25006
Unavailable
19
RETAINER, BEARING
24741-21A00
Unavailable
20
SCREW This part replaces 02112-06123.
02112-0612A
Unavailable
21
STOPPER, CAM
25350-24B00
Unavailable
22
SPRING
09448-17021
Unavailable
23
SUPPORT
25356-12C00
Unavailable
24
WASHER
08211-06141
Unavailable
25
PLATE, STOPPER
25380-38A02
Unavailable
26
PIN
25312-38A00
Unavailable
27
SHAFT, GEAR SHIFTING
25510-24B01
Unavailable
28
SPRING
09444-26013
Unavailable
29
STOPPER, ARM
25671-01011
Unavailable
30
OIL SEAL (12X22X9) This part replaces 09285-12002.
09285-12006
Unavailable
31
LEVER ASSY,GEAR | Includes Item(s) 32 - 32A This part replaces 25600-24B03.
25600-24B04
Unavailable
32
RUBBER
25652-20C00
Unavailable
32A
.COVER, DUST This part replaces 25526-47000.
25526-47001
Unavailable
33
WASHER (12.5X20X1)
09160-12011
Unavailable
34
CIRCLIP This part replaces 08331-31126.
08331-3112A
Unavailable
35
ARM,GEAR SHIFT | Includes Item(s) 35A This part replaces 25520-22A00.
25520-22A01
Unavailable
35A
.COVER, DUST This part replaces 25526-47000.
25526-47001
Unavailable
36
ROD
25525-21E50
Unavailable
37
NUT
09140-06025
Unavailable
38
NUT This part replaces 08310-00063.
08310-0006A
Unavailable
39
BOLT, GEAR SHIFT LINK This part replaces 01500-06203.
01500-0620A
Unavailable
40
WASHER
08212-12201
Unavailable
41
CIRCLIP This part replaces 08331-31126.
08331-3112A
Unavailable
42
BASE ASSY, NEUT SWITCH TERM
37720-24B30
Unavailable
43
SCREW This part replaces 02112-75163.
02112-7516A
Unavailable
44
CONTACT, SWITCH
09209-05011
Unavailable
45
SPRING
09440-04010
Unavailable
