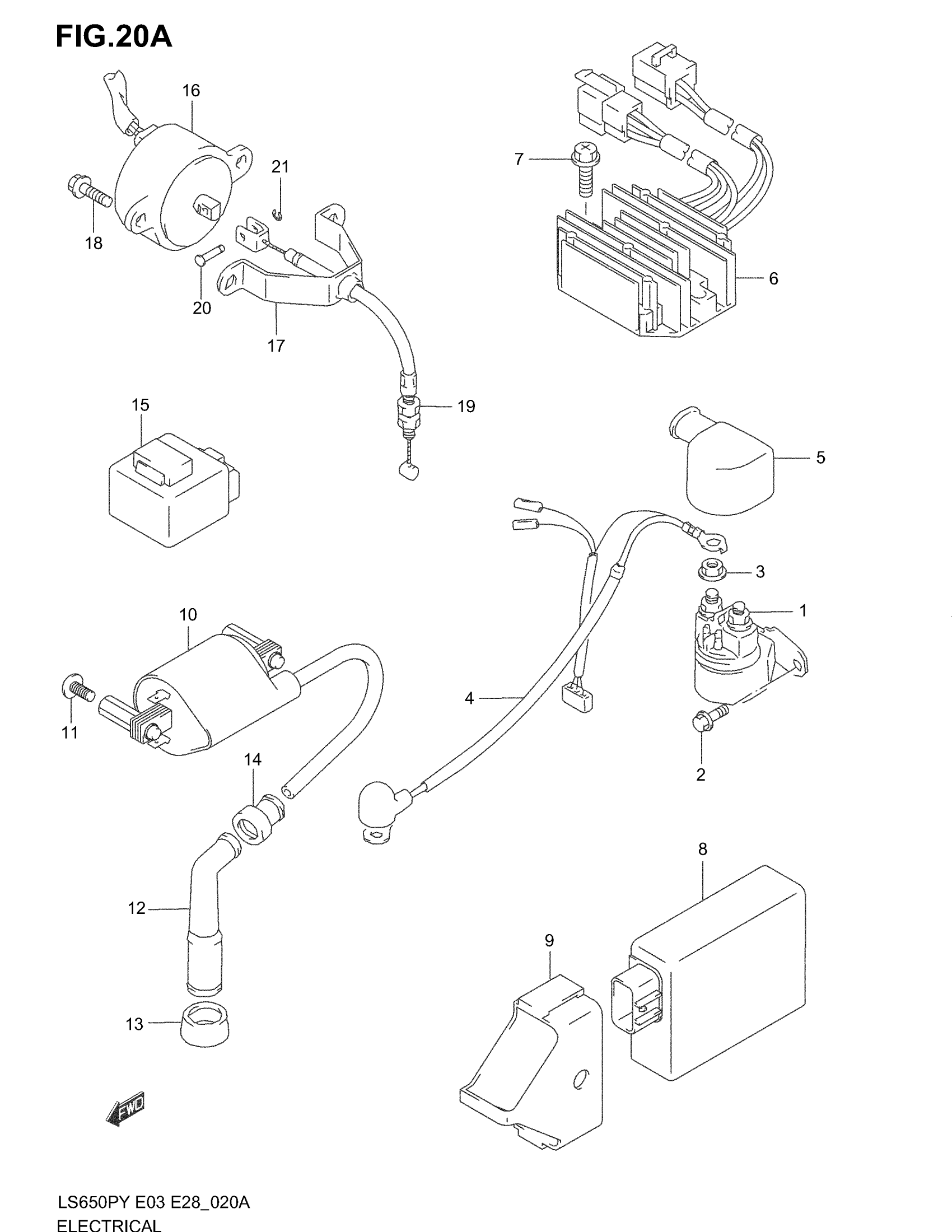

Suzuki LS650P (2004) ELECTRICAL (MODEL K4) Diagram

#

Description
Price

1

RELAY ASSY, STARTING MOTOR

31800-49100

Unavailable

2

BOLT This part replaces 01550-06103.

01550-0610A

Unavailable

3

NUT This part replaces 08361-35068.

08361-3506A

Unavailable

4

WIRE, STARTING MOTOR

33850-24B10

Unavailable

5

CAP, STARTER RELAY

33624-49401

Unavailable

6

RECTIFIER ASSY This part replaces 32800-24B10.

32800-24B11

Unavailable

7

BOLT This part replaces 02162-06203.

02162-0620C

Unavailable

8

IGNITER ASSY

32900-24B30

Unavailable

9

CUSHION, IGNITER

32980-24B00

Unavailable

10

COIL ASSY, IGNITION

33410-24B00

Unavailable

11

.SCREW This part replaces 02142-05123.

02142-0512A

Unavailable

12

CAP, SPARK PLUG

33510-45010

Unavailable

13

SEAL, SPARK PLUG

33541-47D00

Unavailable

14

SEAL,HIGH TENSION CORD (SIDE)

33542-38B00

Unavailable

15

CONTROL UNIT, DECOMP

32910-24B10

Unavailable

16

SOLENOID ASSY, DECOMP

33970-24B00

Unavailable

17

BRACKET, DECOMP SOLENOID

33971-24B00

Unavailable

18

BOLT This part replaces 01550-06163.

01550-0616A

Unavailable

19

CABLE ASSY, DECOMP This part replaces 58900-24B00.

58900-24B01

Unavailable

20

PIN

09209-04020

Unavailable

21

E RING This part replaces 08332-11033.

08332-1103A

Unavailable
