CRANKCASE

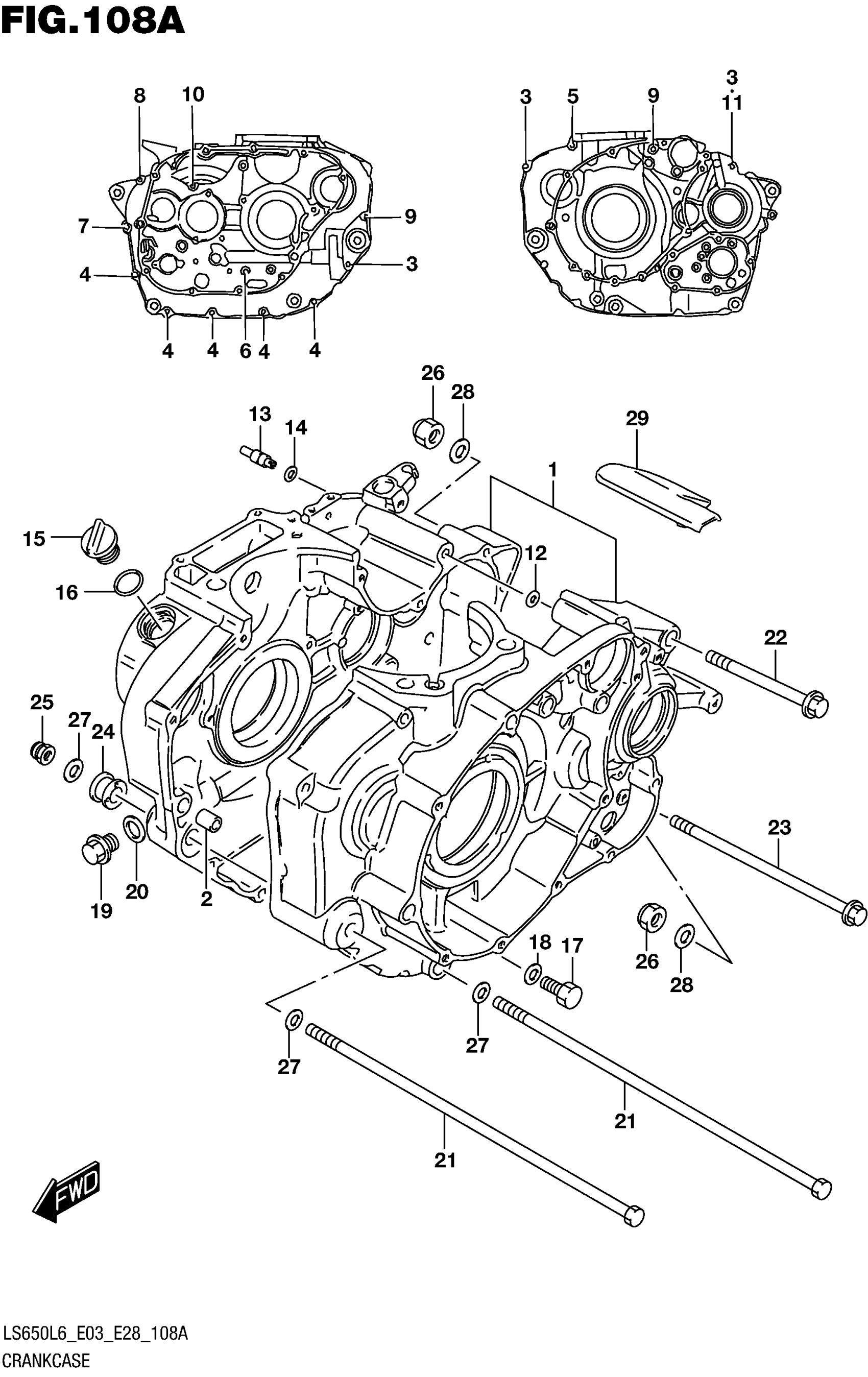

Suzuki LS650L6 (2016) CRANKCASE Diagram
#
Description
Price
1
CRANKCASE SET
11302-24852
Unavailable
2
.PIN (8.4X11X20)
09206-11007
Unavailable
3
.BOLT
01547-0640A
Unavailable
4
BOLT
01547-0645A
Unavailable
5
.BOLT
01547-0660A
Unavailable
6
.BOLT
01547-0655A
Unavailable
7
.BOLT
01547-06657
Unavailable
8
.BOLT
01547-06657
Unavailable
9
.BOLT
01547-0670A
Unavailable
10
BOLT
01547-0675A
Unavailable
11
.GASKET (5.8X13X1.2)
09168-06023
Unavailable
12
.O RING (D:2.4,ID:9.6)
09280-10013
Unavailable
13
.JET, OIL GALY
09493-36004
Unavailable
14
.O RING (D:1.2,ID:4)
09280-04004
Unavailable
15
PLUG,ENGINE OIL FILLER
11971-25D00
Unavailable
16
O RING (D:3.1,ID:16.8)
09280-17003
Unavailable
17
PLUG (12X20) | OIL DRAIN
09247-12011
Unavailable
18
GASKET (12.1X16.2X3.7)
09168-12002
Unavailable
20
GASKET (13.8X18.8X4.8)
09168-14002
Unavailable
21
BOLT (10X323)
09104-10034
Unavailable
22
BOLT (10X105)
09103-10087
Unavailable
23
BOLT (10X180)
09103-10053
Unavailable
24
SPACER, ENGINE MOUNTING
11610-38400
Unavailable
25
NUT
09159-10064
Unavailable
26
NUT
09159-10047
Unavailable
27
WASHER
08322-01107
Unavailable
28
WASHER
08322-0110A
Unavailable
29
COVER, CRANKCASE START MOTOR
11384-24B01
Unavailable
