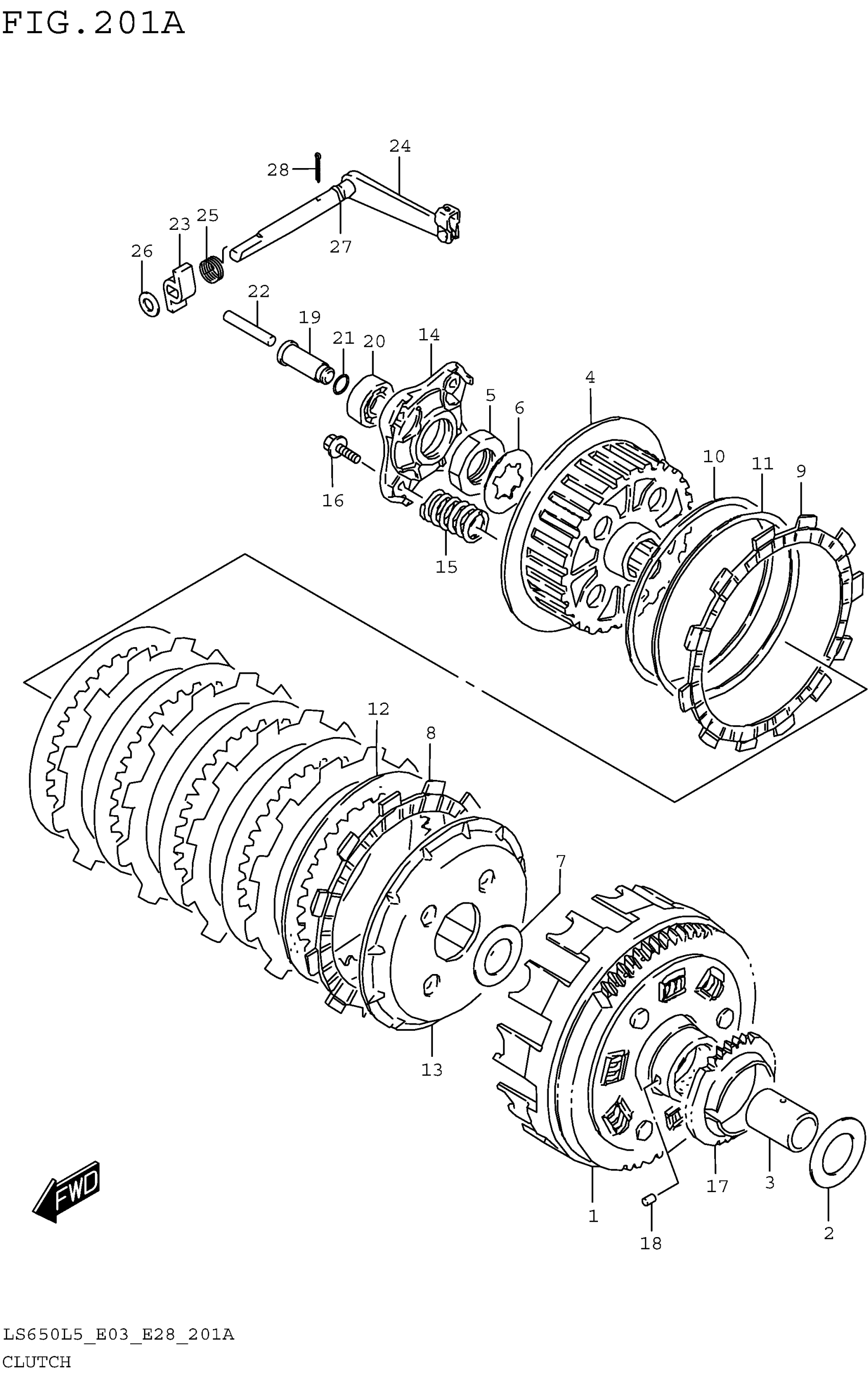

Suzuki LS650L5 (2015) CLUTCH Diagram

#

Description
Price

1

GEAR ASSY, PRIMARY DRIVEN (NT:67)

21200-24B12

Unavailable

2

WASHER

08211-22443

$4.62

3

SPACER (22X28X32.5)

09180-22023

Unavailable

4

HUB, CLUTCH SLEEVE

21411-37401

Unavailable

5

NUT

09140-22009

Unavailable

6

LOCK WASHER

09167-22005

Unavailable

7

WASHER

08211-22403

$4.21

8

PLATE, DRIVE (T:3.0)

21441-37400

Unavailable

9

PLATE, DRIVE (T:3.5)

21442-37401

Unavailable

10

SEAT, WAVE WASHER (T:1.4)

21471-37400

Unavailable

11

WASHER

09164-00004

Unavailable

12

PLATE, CLUTCH DRIVEN (T:1.6)

21451-14A00

Unavailable

13

DISK, CLUTCH PRESSURE

21462-37400

Unavailable

14

PLATE, RELEASE

21465-37400

Unavailable

15

SPRING

09440-20016

Unavailable

16

BOLT

01550-0620A

Unavailable

17

GEAR, OIL PUMP DRIVE (NT:30)

16321-24B00

Unavailable

18

PIN (6X6)

09261-06002

Unavailable

19

PIECE, CLUTCH PUSH

23121-24B02

Unavailable

20

BEARING (12X28X8)

09262-12001

Unavailable

21

.O RING (D:1.9,ID:8.6)

09280-09005

Unavailable

22

ROD, CLUTCH PUSH (L:44.5)

23111-24B00-445

Unavailable

22

ROD, CLUTCH PUSH (L:45.5)

23111-24B00-455

Unavailable

22

ROD, CLUTCH PUSH (L:46.5)

23111-24B00-465

Unavailable

23

CAM, CLUTCH RELEASE

23263-24B01

Unavailable

24

ARM ASSY, CLUTCH RELEASE

23270-24B03

Unavailable

25

SPRING

09448-13010

Unavailable

26

SHIM (10X14X1)

09181-10111

Unavailable

27

O RING (D:1.9,ID:6.8)

09280-07004

Unavailable

28

COTTER PIN

04111-2020A

Unavailable
