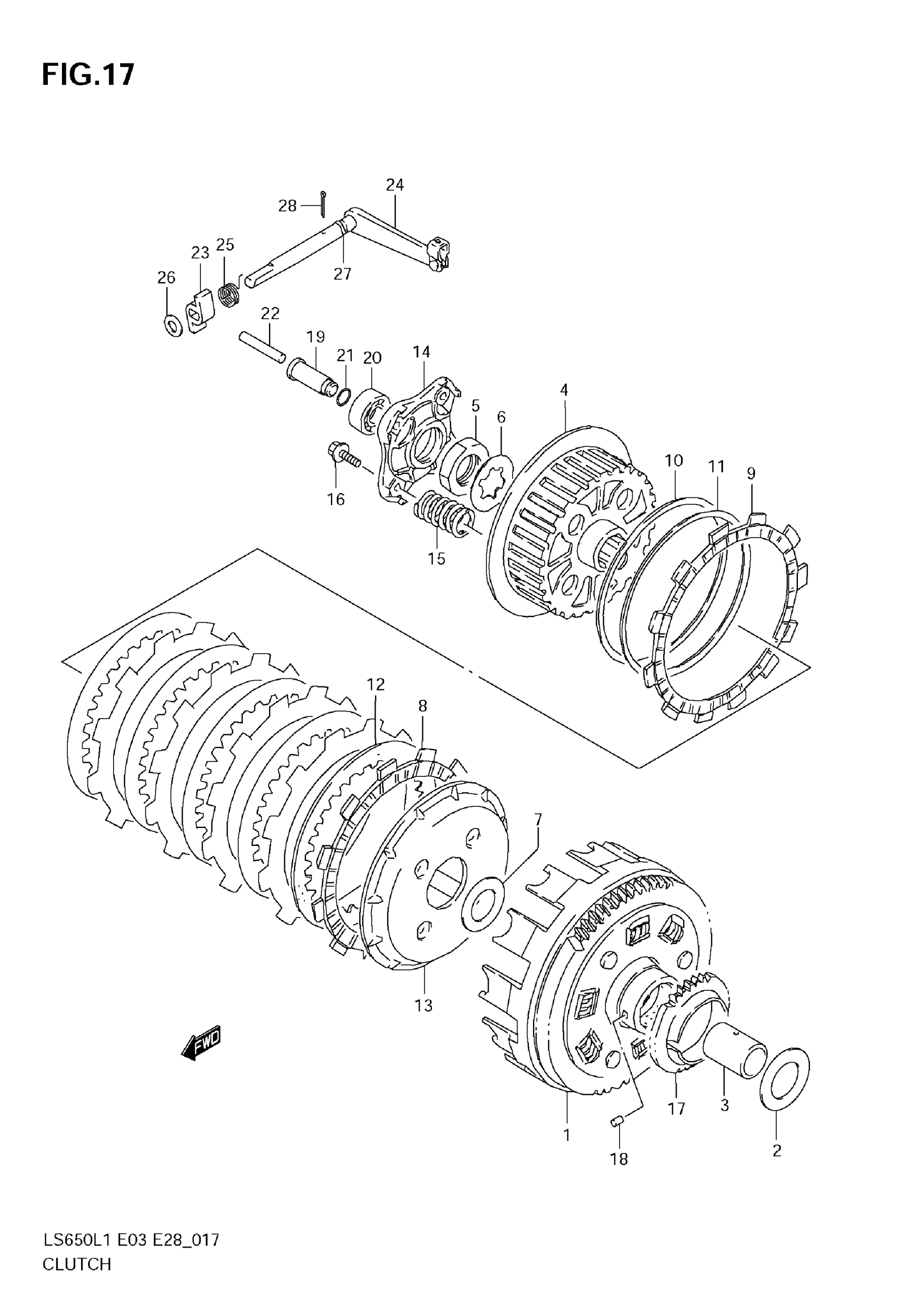

Suzuki LS650L1 (2011) CLUTCH Diagram
#
Description
Price
1
GEAR ASSY, PRIMARY DRIVEN
21200-24B12
Unavailable
3
SPACER (22X28X32.5)
09180-22023
Unavailable
4
HUB, CLUTCH SLEEVE
21411-37401
Unavailable
5
NUT
09140-22009
Unavailable
6
LOCK WASHER
09167-22005
Unavailable
8
PLATE, DRIVE (ID:116)
21441-37400
Unavailable
9
PLATE, DRIVE (ID:120)
21442-37401
Unavailable
10
SEAT, WAVE WASHER (T:1.4)
21471-37400
Unavailable
11
WAVE WASHER
09164-00004
Unavailable
12
PLATE, CLUTCH DRIVEN
21451-14A00
Unavailable
13
DISK, CLUTCH PRESSURE
21462-37400
Unavailable
14
PLATE, RELEASE
21465-37400
Unavailable
15
SPRING
09440-20016
Unavailable
16
BOLT
01550-0620A
Unavailable
17
GEAR, OIL PUMP DRIVE (NT:30)
16321-24B00
Unavailable
18
PIN (6X6)
09261-06002
Unavailable
19
PIECE, CLUTCH PUSH
23121-24B02
Unavailable
20
BEARING (12X28X8)
09262-12001
Unavailable
21
.O RING (D:1.9,ID:8.6)
09280-09005
Unavailable
22
ROD, CLUTCH PUSH | L:44.5
23111-24B00-445
Unavailable
22
ROD, CLUTCH PUSH | L:45.5
23111-24B00-455
Unavailable
22
ROD, CLUTCH PUSH | L:46.5
23111-24B00-465
Unavailable
23
CAM, CLUTCH RELEASE
23263-24B01
Unavailable
24
ARM ASSY, CLUTCH RELEASE
23270-24B03
Unavailable
25
SPRING
09448-13010
Unavailable
26
WASHER (10X14X1.0)
09181-10111
Unavailable
27
O RING (D:1.9,ID:6.8)
09280-07004
Unavailable
28
COTTER PIN
04111-2020A
Unavailable
