GEAR SHIFTING

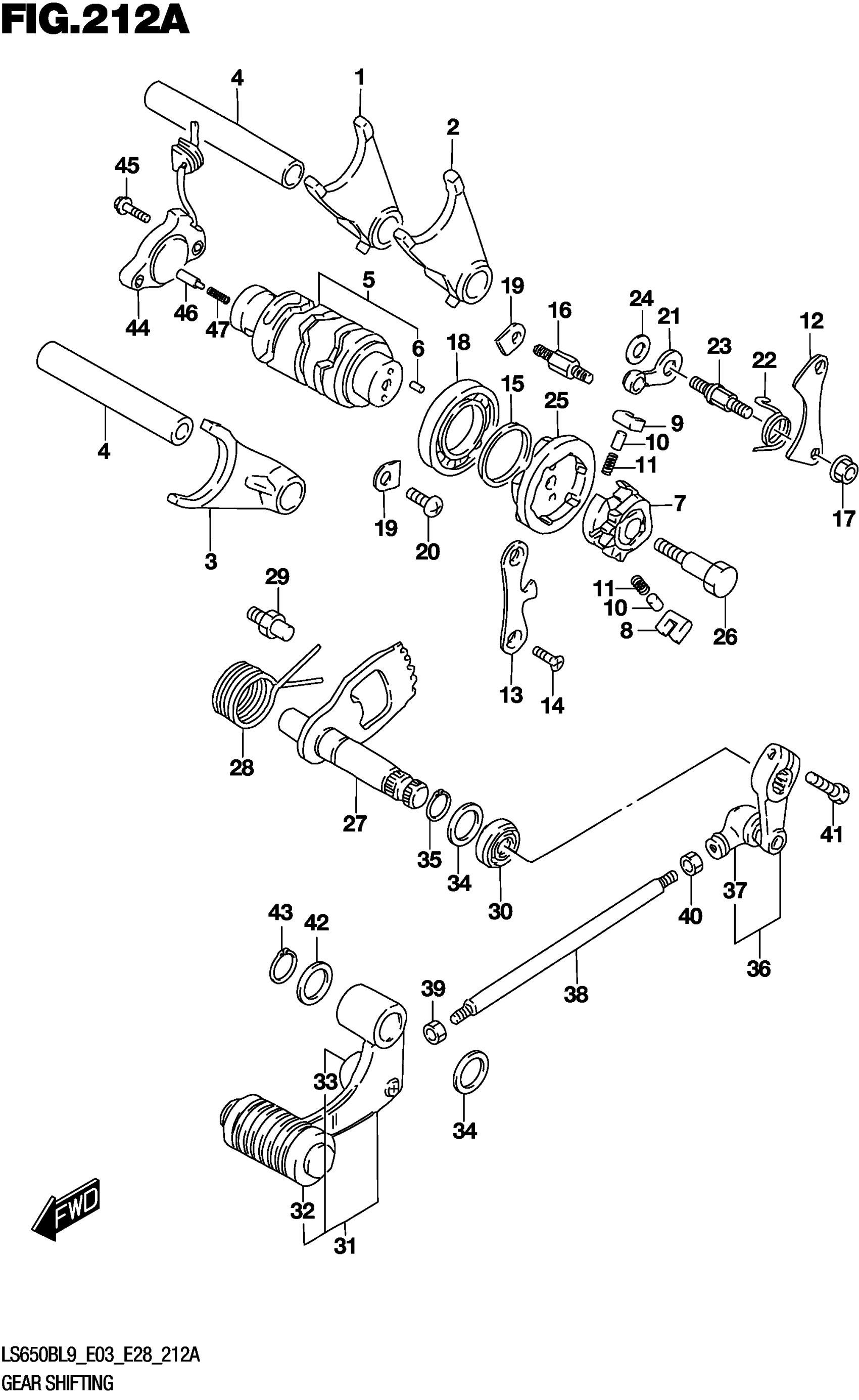

Suzuki LS650BL9 (2019) GEAR SHIFTING Diagram
#
1
FORK
25211-24B10
Unavailable
2
FORK
25221-24B10
Unavailable
3
FORK
25231-24B10
Unavailable
4
SHAFT
25411-24B00
Unavailable
5
CAM
25310-24B11
Unavailable
6
PIN (4X13.8)
04221-04089
Unavailable
7
GEAR, GEAR SHIFT CAM DRIVEN
25322-31310
Unavailable
8
PAWL, GEAR SHIFT NO.1
25323-34201
Unavailable
9
PAWL, GEAR SHIFT NO.2
25324-34201
Unavailable
10
PIN (5X8)
09261-05003
Unavailable
11
SPRING
09440-04003
Unavailable
12
LIFTER,GEAR SHIFT POLE
25331-38A00
Unavailable
13
GUIDE,GEAR SHIFT CAM
25341-38A00
Unavailable
14
SCREW
02122-0612A
Unavailable
15
WASHER (25X32X3)
09160-25059
Unavailable
16
BOSS
25332-24B01
Unavailable
17
NUT (6X12)
08316-1006A
Unavailable
18
BEARING (25X47X8)
09262-25006
Unavailable
19
RETAINER
24741-21A00
Unavailable
20
SCREW
02112-0612A
Unavailable
21
STOPPER,GEAR SHIFT CAM
25350-24B00
Unavailable
22
SPRING
09448-17021
Unavailable
23
SUPPORT,CAM STOPPER ARM
25356-12C00
Unavailable
24
WASHER
08211-06141
Unavailable
25
PLATE,GEAR SHIFT CAM
25380-38A02
Unavailable
26
PIN,SHIFT CAM DRIVEN GEAR
25312-38A00
Unavailable
26
PIN,SHIFT CAM DRIVEN GEAR
25312-38A00
Unavailable
27
SHAFT
25510-24B01
Unavailable
28
SPRING
25518-24B00
Unavailable
29
STOPPER,GEAR SHIFT ARM
25671-01011
Unavailable
30
OIL SEAL (12X22X9)
09285-12006
Unavailable
31
LEVER ASSY,GEAR This part replaces 25600-24B03.
25600-24B04
Unavailable
32
.RUBBER,GEAR SHIFT PEDAL
25652-20C00
Unavailable
33
.COVER, DUST This part replaces 25526-47000.
25526-47001
Unavailable
34
WASHER (12.5X20X1.0)
09160-12011
Unavailable
35
CIRCLIP
08331-3112A
Unavailable
36
ARM
25520-22A20
Unavailable
37
.COVER, DUST This part replaces 25526-47000.
25526-47001
Unavailable
38
ROD
25525-21E60
Unavailable
39
NUT
09140-06025
Unavailable
40
NUT
08310-0006A
Unavailable
41
BOLT
01500-0620A
Unavailable
42
WASHER
08212-12201
Unavailable
43
CIRCLIP
08331-3112A
Unavailable
44
BASE ASSY
37720-24B30
Unavailable
45
.SCREW
02112-7516A
Unavailable
46
PIN (5X15.5)
09209-05011
Unavailable
47
SPRING
09440-04010
Unavailable
