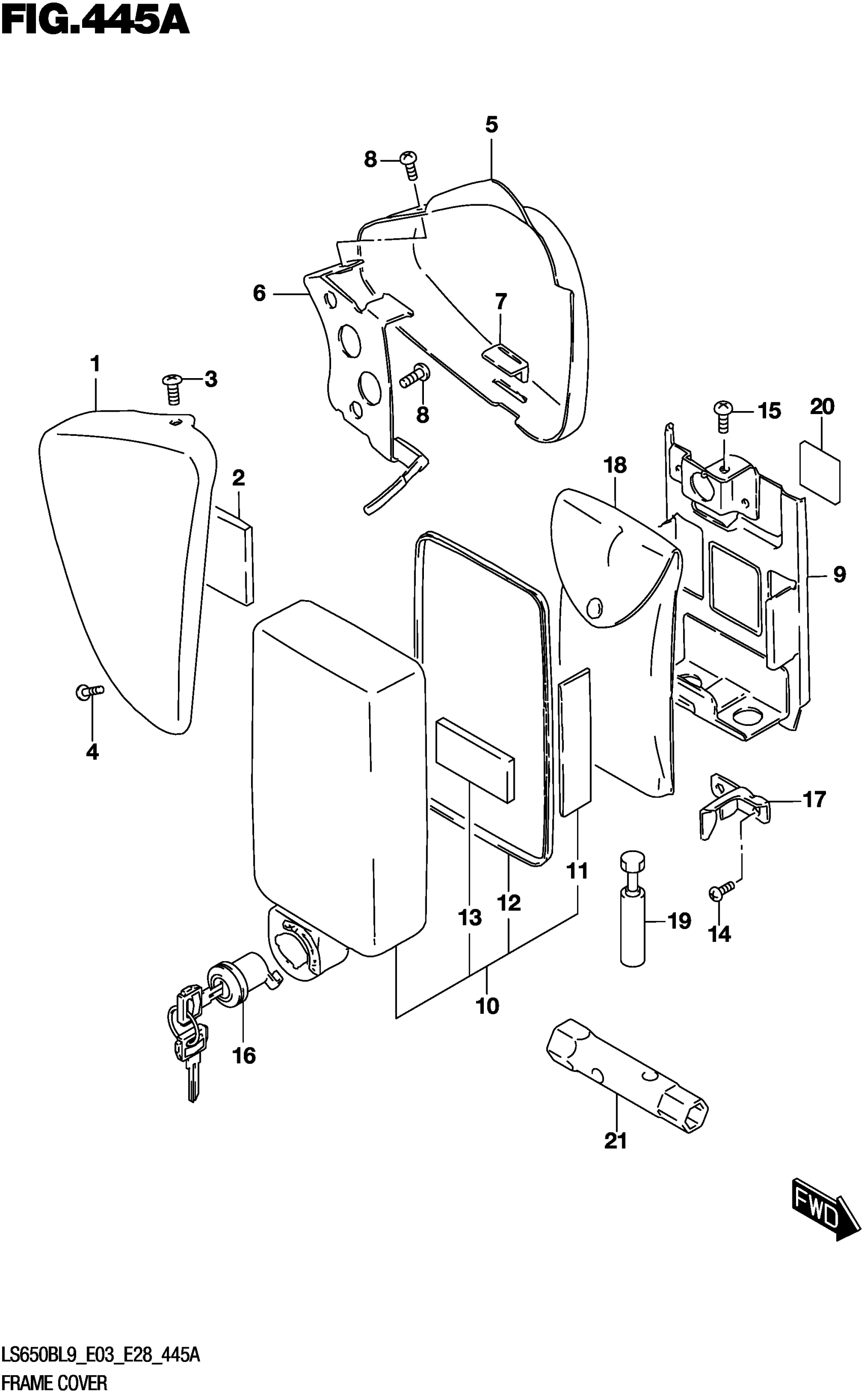

Suzuki LS650BL9 (2019) FRAME COVER Diagram

#

Description
Price

1

COVER ASSY

47100-24CB0-YKV

Unavailable

2

CUSHION (40X40X5)

13719-84150

Unavailable

3

SCREW This part replaces 02142-0510A.

02142-0510B

Unavailable

4

.SCREW

02112-7516A

Unavailable

5

COVER ASSY

47200-24CB0-YKV

Unavailable

6

BRACKET

47180-24B03

Unavailable

7

CUSHION

47117-45000

Unavailable

8

SCREW

02122-0612A

Unavailable

9

HOLDER

47430-24B01

Unavailable

10

COVER

47440-24B30

Unavailable

11

PROTECTOR (80X80X2) This part replaces 33652-38A10.

33652-07D00

Unavailable

12

.MOLDING

47445-24B00

Unavailable

13

.CUSHION

33652-31F00

Unavailable

14

SCREW This part replaces 02142-0510A.

02142-0510B

Unavailable

15

SCREW

02112-0610A

$1.84

16

LOCK SET

95700-24871

Unavailable

17

PLATE

47434-24B00

Unavailable

18

TOOL ASSY This part replaces 09800-21055.

09800-21102

Unavailable

19

GAUGE ASSY

96220-24B00

Unavailable

20

PROTECTOR (50X50X5) | CUT AS REQUIRED

33652-20C00

Unavailable

21

SPANNER, BOX (10)

09816-00109

Unavailable
