CYLINDER HEAD

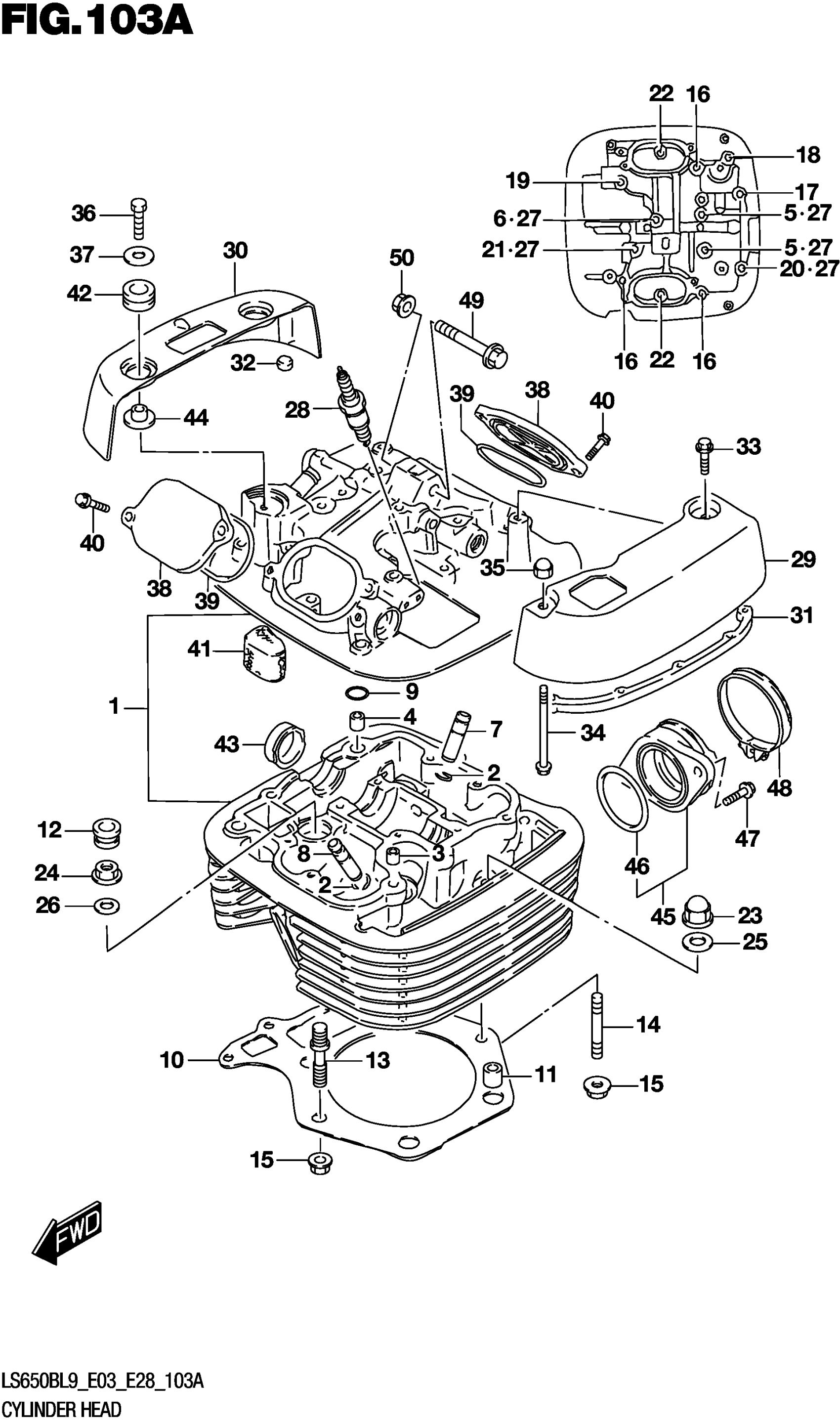

Suzuki LS650BL9 (2019) CYLINDER HEAD Diagram
#
1
HEAD ASSY
11100-24B10
Unavailable
2
.SNAP RING
09381-10003
Unavailable
3
.PIN (8X11)
09206-08001
Unavailable
4
PIN (11X14) This part replaces 09206-11011.
09206-11004
Unavailable
5
.BOLT (6X60)
09103-06064
Unavailable
6
BOLT (6X70)
09103-06103
Unavailable
7
GUIDE | OPT
11115-44B70
Unavailable
8
GUIDE | OPT
11115-37470
Unavailable
9
.O RING
11178-24B00
Unavailable
10
.GASKET
11141-24B03
Unavailable
11
PIN (10.4X13X18)
04211-13189
Unavailable
12
CAP
11145-37401
Unavailable
13
STUD BOLT
09108-08205
Unavailable
14
STUD BOLT (8X31)
09108-08206
Unavailable
15
NUT
08316-1008A
Unavailable
16
BOLT (6X39)
09103-06026
Unavailable
17
BOLT (6X125)
09103-06033
Unavailable
18
BOLT (6X115)
09103-06052
Unavailable
19
.BOLT (6X60)
09103-06064
Unavailable
20
BOLT (6X130)
09103-06085
Unavailable
21
.BOLT (6X55)
09103-06102
Unavailable
22
BOLT (6X25)
01550-0625A
Unavailable
23
NUT
09159-09003
Unavailable
24
NUT
09159-09004
Unavailable
25
.GASKET (10.2X20X2.3)
09168-10031
Unavailable
26
.GASKET (10.2X20X2.3)
09168-10031
Unavailable
27
GASKET (5.8X13X1.2)
09168-06023
Unavailable
28-1
SPARK PLUG (DPR8EA-9) | NGK
09482-00334
Unavailable
28-2
SPARK PLUG (X24EPR-U9) | DENSO
09482-00335
Unavailable
28-3
SPARK PLUG (DPR7EA-9) | OPT
09482-00354
Unavailable
28-3
SPARK PLUG (DPR7EA-9) | NGK
09482-00354
Unavailable
29
CAP
11171-24B10
Unavailable
30
CAP
11172-24B10
Unavailable
31
CUSHION
11272-24B01
Unavailable
32
CUSHION
11273-24B00
Unavailable
33
BOLT (6X20) | LH, NO.2
01550-0620A
Unavailable
35
NUT
08313-2006A
Unavailable
36
BOLT | RH
01500-0625A
Unavailable
37
WASHER (6.5X24X1.6)
09160-06134
Unavailable
38
CAP
11175-24B10
Unavailable
39
.O RING (D:2.4
09280-60004
Unavailable
40
BOLT (6X20)
01550-0620A
Unavailable
41
SEPARATOR
11186-24B02
Unavailable
42
CUSHION
09320-13015
Unavailable
43
PLUG (OD:30)
09241-30008
Unavailable
44
BUSH
09301-06007
Unavailable
45
PIPE
13101-14A10
Unavailable
46
.O-RING (D:2.4,ID:46.0)
09280-46002
Unavailable
48
.CLAMP
09402-58208
Unavailable
49
.BOLT (8X55)
09103-08339
Unavailable
50
NUT
08319-3108A
Unavailable
