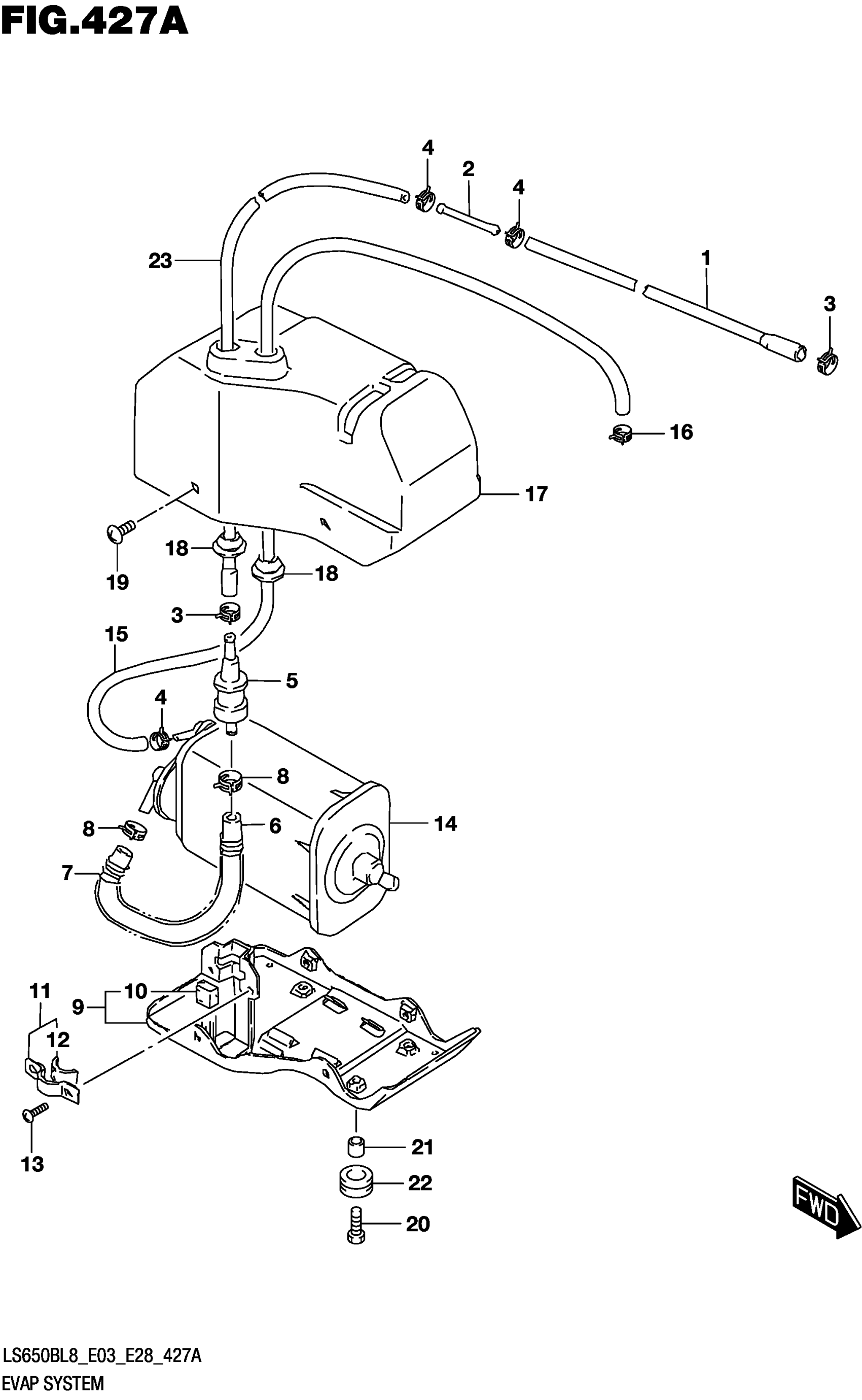

Suzuki LS650BL8 (2018) EVAP SYSTEM (LS650BL8 E33) Diagram

#

Description
Price

1

HOSE

44998-24BA0

Unavailable

2

JOINT

09364-04002

Unavailable

3

CLIP (ID:8.6)

09401-08411

Unavailable

4

CLIP (ID:6.8)

09401-06405

Unavailable

5

VALVE,FUEL TANK BREATHER

44240-38A00

Unavailable

6

HOSE

44996-24BA0

Unavailable

7

SPRING

09440-13041

Unavailable

8

CLIP (ID:11,H:8)

09401-11413

Unavailable

9

PLATE

44880-24B00

Unavailable

10

CUSHION (10X30X2)

44894-24A00

Unavailable

10

CUSHION (10X30X2)

44894-24A00

Unavailable

11

PLATE,FUEL TANK BREATHER NO.2

44892-24A00

Unavailable

11

PLATE,FUEL TANK BREATHER NO.2

44892-24A00

Unavailable

12

CUSHION (10X30X2)

44894-24A00

Unavailable

12

CUSHION (10X30X2)

44894-24A00

Unavailable

13

SCREW

02142-0410B

Unavailable

14

CANISTER ASSY

17210-24B00

Unavailable

15

HOSE

44999-24BA0

Unavailable

16

CLIP

09401-08409

Unavailable

17

COVER

44991-24B00

Unavailable

18

GROMMET

09308-07004

Unavailable

19

SCREW (6X10)

02142-0610B

Unavailable

20

BOLT (6X16)

09116-06168

Unavailable

21

SPACER (6.5X9X7.2)

09180-06260

Unavailable

22

CUSHION (8.5X20X8) This part replaces 09320-08021.

09320-08510

Unavailable

23

HOSE

44997-24BA0

Unavailable
