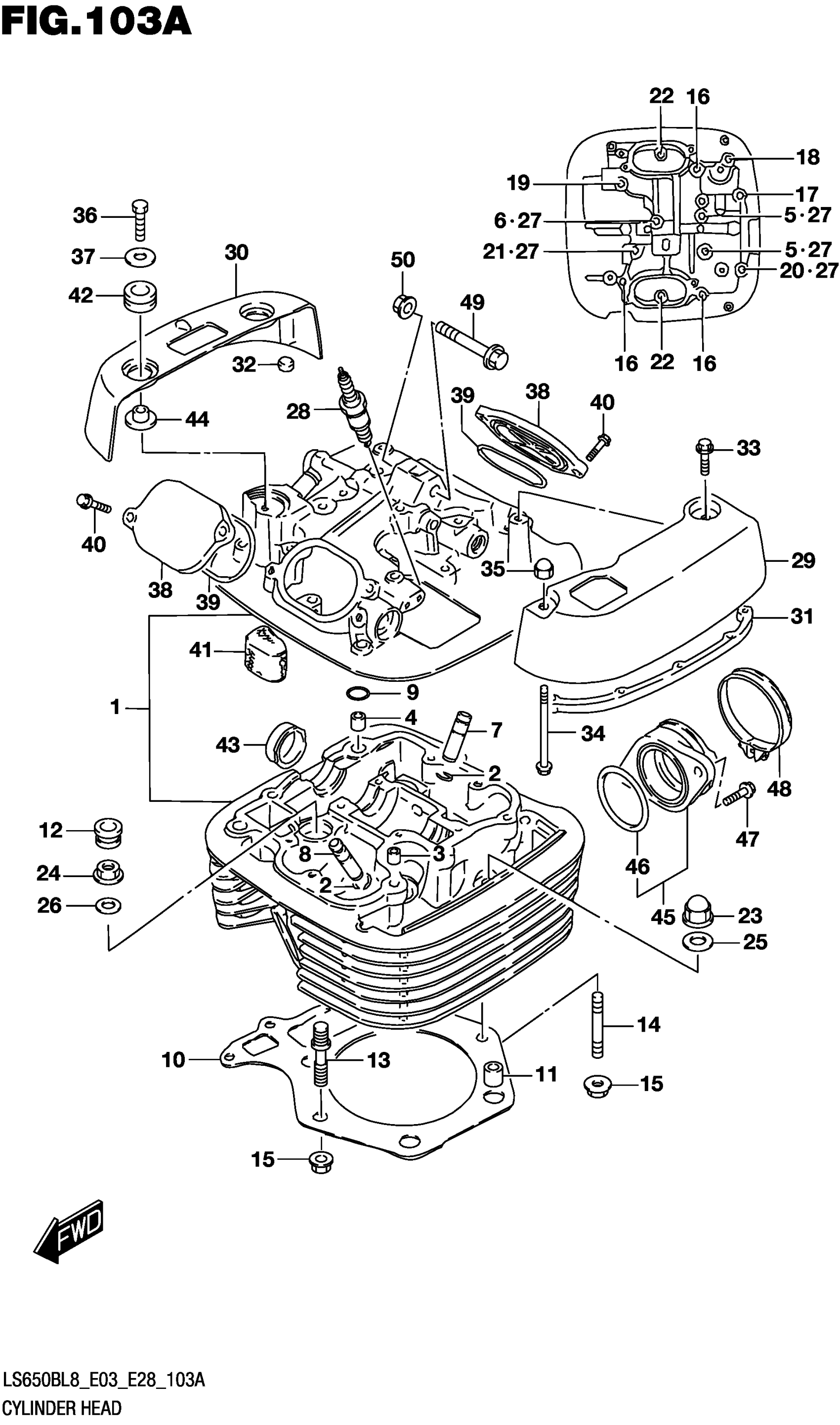

Suzuki LS650BL8 (2018) CYLINDER HEAD Diagram

#

Description
Price

1

HEAD ASSY

11100-24B10

Unavailable

2

.SNAP RING

09381-10003

Unavailable

3

.PIN (8X11)

09206-08001

Unavailable

4

PIN (11X14) This part replaces 09206-11011.

09206-11004

Unavailable

5

.BOLT (6X60)

09103-06064

Unavailable

6

BOLT (6X70)

09103-06103

Unavailable

7

GUIDE | OPT

11115-44B70

Unavailable

8

GUIDE | OPT

11115-37470

Unavailable

9

.O RING

11178-24B00

Unavailable

10

.GASKET

11141-24B03

Unavailable

11

PIN (10.4X13X18)

04211-13189

Unavailable

12

CAP

11145-37401

Unavailable

13

STUD BOLT

09108-08205

Unavailable

14

STUD BOLT (8X31)

09108-08206

Unavailable

15

NUT

08316-1008A

Unavailable

16

BOLT (6X39)

09103-06026

Unavailable

17

BOLT (6X125)

09103-06033

Unavailable

18

BOLT (6X115)

09103-06052

Unavailable

19

.BOLT (6X60)

09103-06064

Unavailable

20

BOLT (6X130)

09103-06085

Unavailable

21

.BOLT (6X55)

09103-06102

Unavailable

22

BOLT (6X25)

01550-0625A

Unavailable

23

NUT

09159-09003

Unavailable

24

NUT

09159-09004

Unavailable

25

.GASKET (10.2X20X2.3)

09168-10031

Unavailable

26

.GASKET (10.2X20X2.3)

09168-10031

Unavailable

27

GASKET (5.8X13X1.2)

09168-06023

Unavailable

28-1

SPARK PLUG (DPR8EA-9) | NGK

09482-00334

Unavailable

28-2

SPARK PLUG (X24EPR-U9) | DENSO

09482-00335

Unavailable

28-3

SPARK PLUG (DPR7EA-9) | OPT

09482-00354

Unavailable

28-3

SPARK PLUG (DPR7EA-9) | NGK

09482-00354

Unavailable

29

CAP

11171-24B10

Unavailable

30

CAP

11172-24B10

Unavailable

31

CUSHION

11272-24B01

Unavailable

32

CUSHION

11273-24B00

Unavailable

33

BOLT (6X20) | LH, NO.2

01550-0620A

Unavailable

34

BOLT | LH, NO.1

01550-0665A

$3.13

35

NUT

08313-2006A

Unavailable

36

BOLT | RH

01500-0625A

Unavailable

37

WASHER (6.5X24X1.6)

09160-06134

Unavailable

38

CAP

11175-24B10

Unavailable

39

.O RING (D:2.4

09280-60004

Unavailable

40

BOLT (6X20)

01550-0620A

Unavailable

41

SEPARATOR

11186-24B02

Unavailable

42

CUSHION

09320-13015

Unavailable

43

PLUG (OD:30)

09241-30008

Unavailable

44

BUSH

09301-06007

Unavailable

45

PIPE

13101-14A10

Unavailable

46

.O-RING (D:2.4,ID:46.0)

09280-46002

Unavailable

47

SCREW

02112-1620B

$2.85

48

.CLAMP

09402-58208

Unavailable

49

.BOLT (8X55)

09103-08339

Unavailable

50

NUT

08319-3108A

Unavailable
