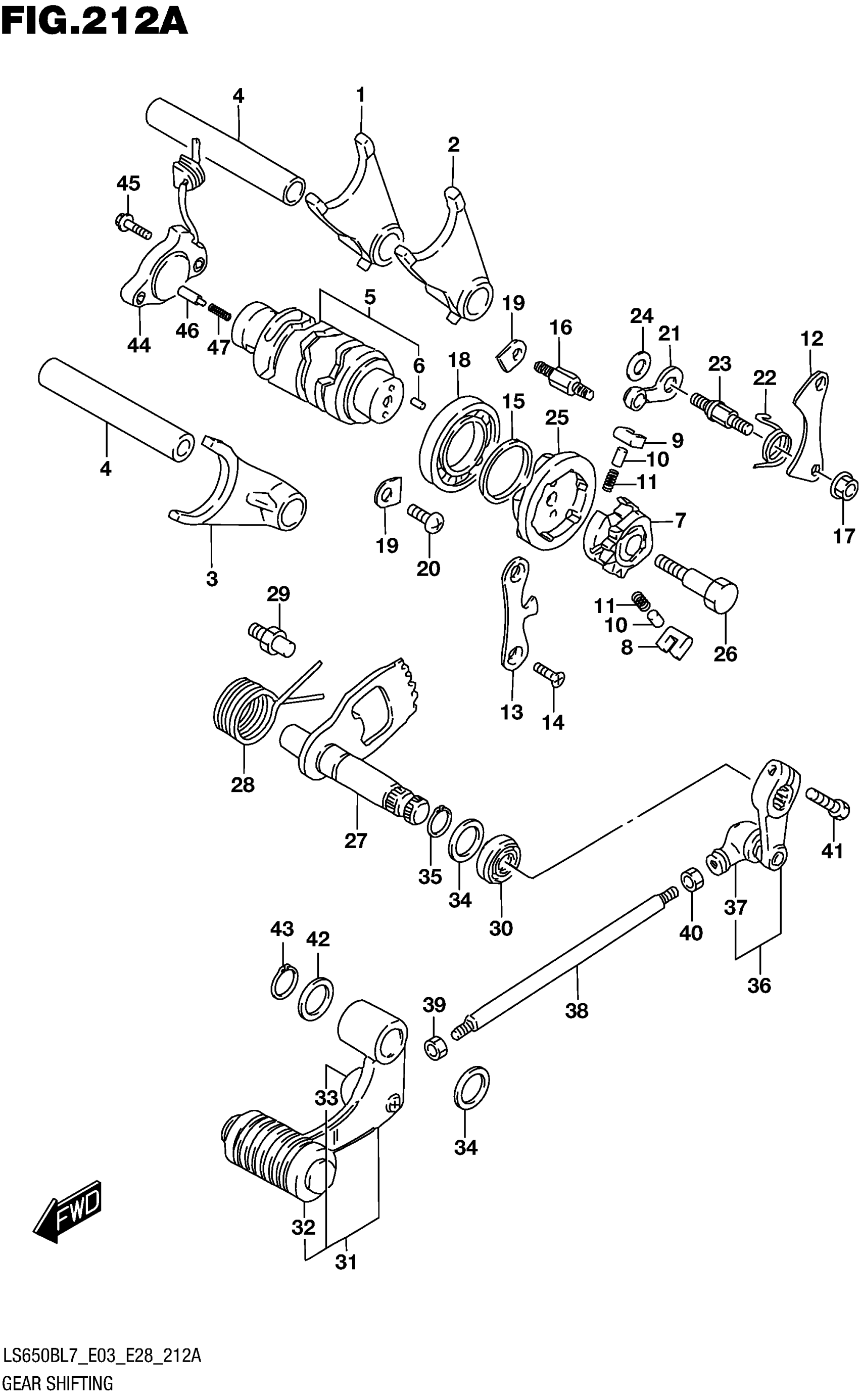

Suzuki LS650BL7 (2017) GEAR SHIFTING Diagram

#

Description
Price

1

FORK, GEAR SHIFTING NO.1

25211-24B10

Unavailable

2

FORK, GEAR SHIFTING NO.2

25221-24B10

Unavailable

3

FORK, GEAR SHIFTING NO.3

25231-24B10

Unavailable

4

SHAFT, GEAR SHIFTING FORK

25411-24B00

Unavailable

5

CAM, GEAR SHIFTING

25310-24B11

Unavailable

6

PIN (4X13.8)

04221-04089

Unavailable

7

GEAR, GEAR SHIFT CAM DRIVEN

25322-31310

Unavailable

8

PAWL, GEAR SHIFT NO.1

25323-34201

Unavailable

9

PAWL, GEAR SHIFT NO.2

25324-34201

Unavailable

10

PIN (5X8)

09261-05003

Unavailable

11

SPRING

09440-04003

Unavailable

12

LIFTER, GEAR SHIFT POLE

25331-38A00

Unavailable

13

GUIDE, GEAR SHIFT CAM

25341-38A00

Unavailable

14

SCREW

02122-0612A

Unavailable

15

WASHER (25X32X3)

09160-25059

Unavailable

16

BOSS, SHIFT PAWL LIFTER

25332-24B01

Unavailable

17

NUT

08316-1006A

Unavailable

18

BEARING (25X47X8)

09262-25006

Unavailable

19

RETAINER, SHIFT CAM BEARING

24741-21A00

Unavailable

20

SCREW

02112-0612A

Unavailable

21

STOPPER, GEAR SHIFT CAM

25350-24B00

Unavailable

22

SPRING

09448-17021

Unavailable

23

SUPPORT, CAM STOPPER ARM

25356-12C00

Unavailable

24

WASHER

08211-06141

Unavailable

25

PLATE, GEAR SHIFT CAM

25380-38A02

Unavailable

26

PIN, GEAR SHIFT CAM DRIVEN

25312-38A00

Unavailable

26

GEAR

25312-38A00

Unavailable

27

SHAFT, GEAR SHIFTING

25510-24B01

Unavailable

28

SPRING

09444-26013

Unavailable

29

STOPPER, SHIFT ARM

25671-01011

Unavailable

30

OIL SEAL (12X22X9)

09285-12006

Unavailable

31

LEVER ASSY,GEAR This part replaces 25600-24B03.

25600-24B04

Unavailable

32

.RUBBER, GEAR SHIFT PEDAL

25652-20C00

Unavailable

33

.COVER, DUST This part replaces 25526-47000.

25526-47001

Unavailable

34

WASHER (12.5X20X1)

09160-12011

Unavailable

35

CIRCLIP

08331-3112A

Unavailable

36

ARM, GEAR SHIFT

25520-22A20

Unavailable

37

.COVER, DUST This part replaces 25526-47000.

25526-47001

Unavailable

38

ROD, GEAR SHIFT LINK

25525-21E60

Unavailable

39

NUT

09140-06025

Unavailable

40

NUT

08310-0006A

Unavailable

41

SCREW

01500-0620A

Unavailable

42

WASHER

08212-12201

Unavailable

43

CIRCLIP This part replaces 08331-31129.

08331-3112A

Unavailable

44

BASE ASSY, NEUT SWITCH TERM

37720-24B30

Unavailable

45

SCREW

02112-7516A

Unavailable

46

PIN (5X15.5)

09209-05011

Unavailable

47

SPRING

09440-04010

Unavailable
