1978 Kawasaki KZ400-A2 Transmission/change Drum Diagram

← All diagrams

Find the part on the Transmission/change Drum diagram for your 1978 Kawasaki KZ400-A2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

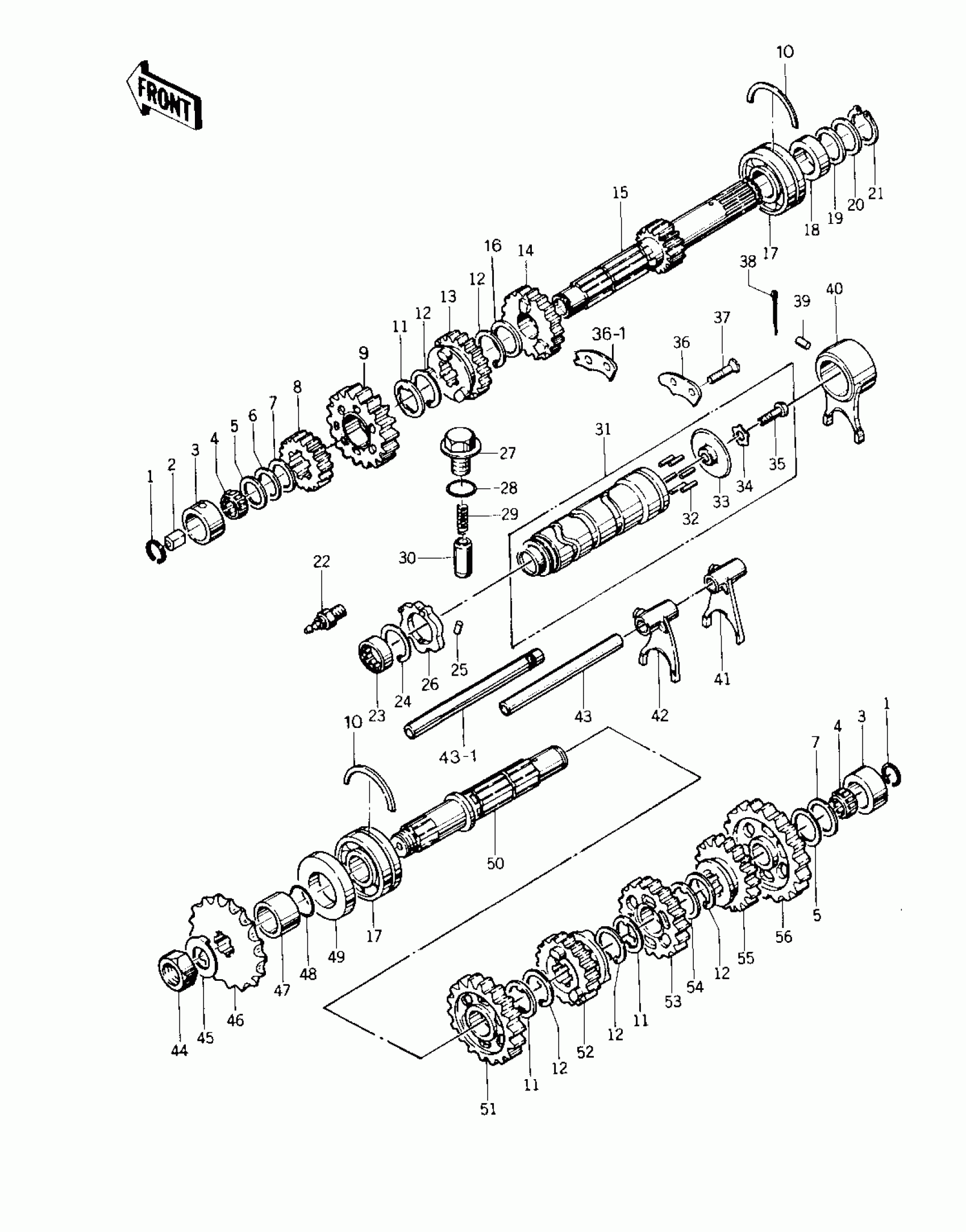

1978 Kawasaki KZ400-A2 Transmission/change Drum Diagram

#

Description
Price
Status
Order Qty

1

RING-SNAP,20MM

92033-015

Out of stock

2

BUSHING,DRIVE SHAFT

92028-155

Out of stock

3

BUSHING,OUTPUT&DRIVE

92028-170

Out of stock

4

BEARING-NEEDLE,20R2513P

92046-044

Out of stock

5

WASHER,20.5X30X1,STEEL

92022-112

Out of stock

6

WASHER THRUST

92022-113

Out of stock

7

WASHER,20.5X30X0.5,STEEL

92022-144

Out of stock

8

2ND GEAR,DRIVE SHAFT

13130-038

Out of stock

9

TOP GEAR,DRIVE SHAFT

13136-056

Out of stock

10

RING-POSITION

14013-004

$8.09

In stock

11

WASHER,TOOTHED,22.5X31X0.5

92024-038

Out of stock

12

RING-SNAP,24MM

92033-026

Out of stock

13

3RD GEAR,DRIVE SHAFT

13132-037

Out of stock

14

4TH GEAR,DRIVE SHAFT

13134-021

Out of stock

15

SHAFT,DRIVE

13127-047

Out of stock

16

WASHER,25.3X32X0.5

92022-225

Out of stock

17

BEARING,B,5205ANX4PX

92045-031

Out of stock

18

COLLAR

92027-289

Out of stock

18

COLLAR

92027-289

Out of stock

19

WASHER,25.3X32X0.5

92022-225

Out of stock

20

WASHER,CLUTCH TRUST

92022-302

Out of stock

21

RING-SNAP,24MM

92033-026

Out of stock

22

SWITCH,NEUTRAL

13151-5002

Out of stock

23

BRG,N,24BTM3010A

92046-039

Out of stock

24

CIRCLIP-TYPE-C,30MM

480J3000

Out of stock

25

ROLLER,4X6

610A0406

Out of stock

26

CAM-CHANGE DRUM

13145-1058

Out of stock

27

BOLT, NEUTRAL POSITON

92001-147

Out of stock

28

RING-O

92055-078

Out of stock

29

SPRING

92081-112

Out of stock

30

PIN

92043-076

Out of stock

31

DRUM ASSY,GEAR SHIFT

13239-014

Out of stock

32

PIN,DOWEL,4X15.8

92042-014

Out of stock

33

PLATE,SHIFT DRUM PIN

13142-016

Out of stock

34

WASHER LOCK 6MM

464G0600

Out of stock

35

SCREW-PAN-CROS,6X14

220B0614

Out of stock

36

PLATE,SHIFT DRUM PSTN

13169-010

Out of stock

36-1

PLATE,SIFT DRM POSITN

14014-1001

Out of stock

36-1

PLATE,DRUM POSITION

13169-1121

Out of stock

37

SCREW CNTSNK HD 6X16

212B0616

Out of stock

38

PIN-COTTER,3.0X20

550D3020

Out of stock

39

PIN,DOWEL,8X18

92042-021

Out of stock

40

SHIFT FORK,4TH&TOP

13140-068

Out of stock

41

SHIFT FORK,LOW

13140-066

Out of stock

42

SHIFT FORK,2ND 3RD

13140-067

Out of stock

43

ROD,SHIFT

13209-018

Out of stock

43-1

SHIFT ROD

13209-020

Out of stock

43-1

ROD SET,SHIFT

49047-5001

Out of stock

43-1

ROD,SHIFT

13209-022

Out of stock

44

NUT,20MM

92016-028

Out of stock

45

WASHER,LOCK,20MM

92024-044

Out of stock

46

ENGINE SPROCKET,15T

13144-1002

Out of stock

46

ENGINE SPROCKET,15T

13144-1002

Out of stock

47

COLLAR,ENG SPROCKET

92027-288

Out of stock

47

COLLAR,ENG SPROCKET

92027-288

Out of stock

48

RING-O

92055-035

Out of stock

49

SEAL-OIL,SC325210

92050-024

Out of stock

50

SHAFT,OUTPUT

13128-042

Out of stock

51

2ND GEAR,OUTPUT SHAFT

13131-045

Out of stock

52

TOP GEAR,OUTPUT SHAFT

13137-031

Out of stock

53

3RD GEAR,OUTPUT SHAFT

13133-037

Out of stock

54

WASHER,TOOTHED,25.5X32X1

92024-033

Out of stock

55

4TH GEAR,OUTPUT SHAFT

13135-026

Out of stock

56

LOW REAR,OUTPUT SHAFT

13129-053

Out of stock
