1978 Kawasaki KZ400-A2 Kickstarter Mechanism Diagram

← All diagrams

Find the part on the Kickstarter Mechanism diagram for your 1978 Kawasaki KZ400-A2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

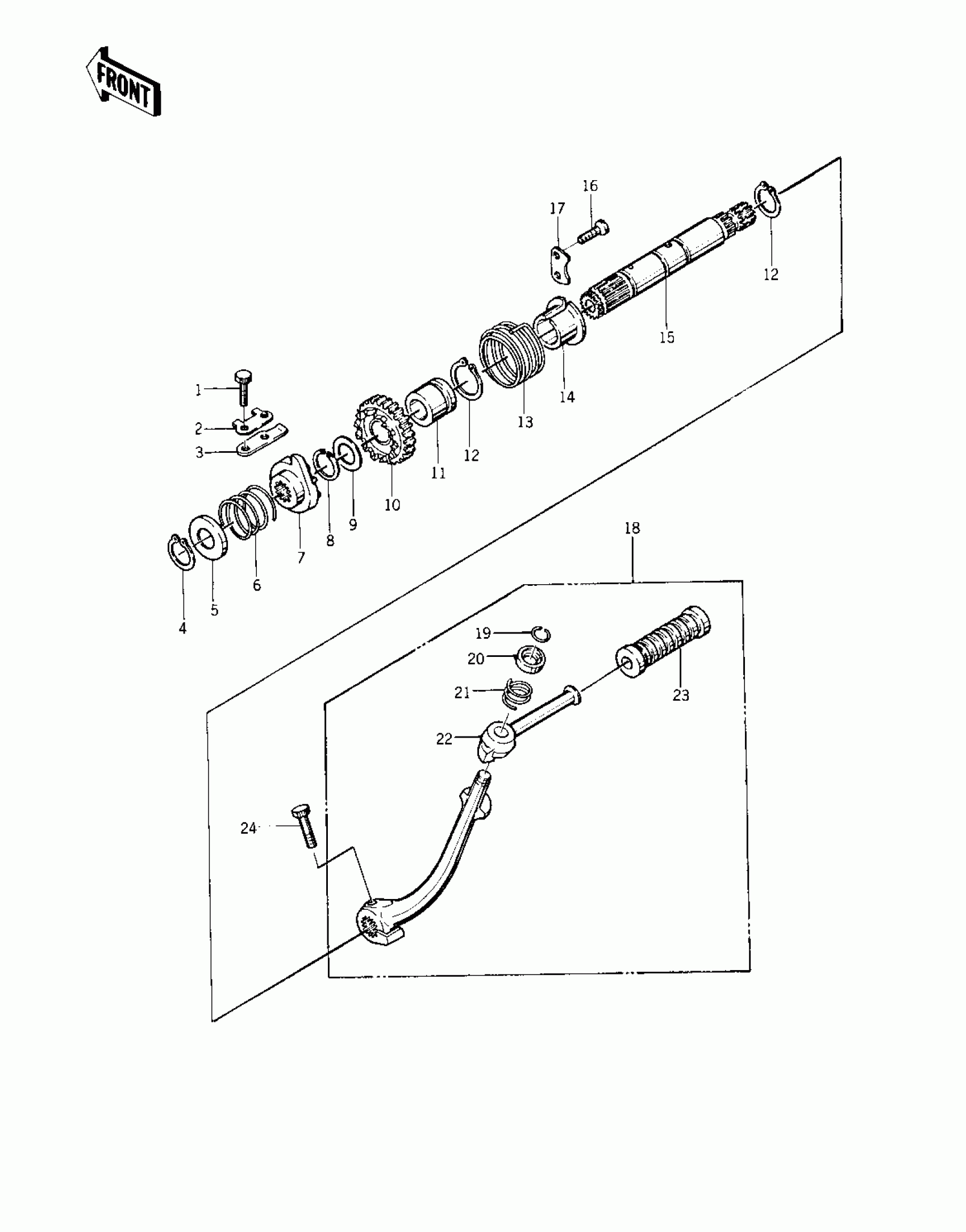

1978 Kawasaki KZ400-A2 Kickstarter Mechanism Diagram

#

Description
Price
Status
Order Qty

1

BOLT-UPSET 6X14

112B0614

Out of stock

2

WASHER-LOCK

92024-036

Out of stock

3

STOPPER,KICKSTARTER

13072-012

Out of stock

4

CIRCLIP-TYPE-C,19MM

480J1900

Out of stock

5

CAP,KICKSTARTER

92102-008

Out of stock

6

SPRING RATCHET

92081-104

Out of stock

7

RATCHET,KICK SHAFT

13078-011

Out of stock

7

RATCHET,KICK SHAFT

13078-011

Out of stock

8

RING-SNAP,18MM

92033-029

Out of stock

9

WASHER,20.5X30X1,STEEL

92022-112

Out of stock

10

GEAR,KICKSTARTER

13068-031

Out of stock

11

BUSHING,KICK SHAFT

92028-175

Out of stock

12

CIRCLIP-TYPE-C,20MM

480J2000

Out of stock

13

SPRING,KICK RETURN

92082-006

Out of stock

14

GUIDE,KICK SPRING

13070-009

Out of stock

15

SHAFT,KICKSTARTER

13066-036

Out of stock

16

SCREW-CSK-CROS,6X16

221B0616

Out of stock

17

PLATE-DRUM LEV POSTON

13169-007

Out of stock

18

PEDAL ASY,KICKSTARTER

13058-053

Out of stock

19

CIRCLIP,KICK

92036-025

Out of stock

19

CIRCLIP,KICK

92036-026

Out of stock

20

WASHER,KICKPEDAL

92022-294

Out of stock

21

SPRING,KICK PEDAL

92081-136

Out of stock

22

PEDAL,KICKSTARTER

13060-017

Out of stock

23

DAMPER,KICK PEDAL

13063-004

Out of stock

24

BOLT HEX HEAD 8X28

114G0828

Out of stock

24

BOLT HEX HEAD 8X28

114G0828

Out of stock
