1976 Kawasaki KX400-A2 Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1976 Kawasaki KX400-A2, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

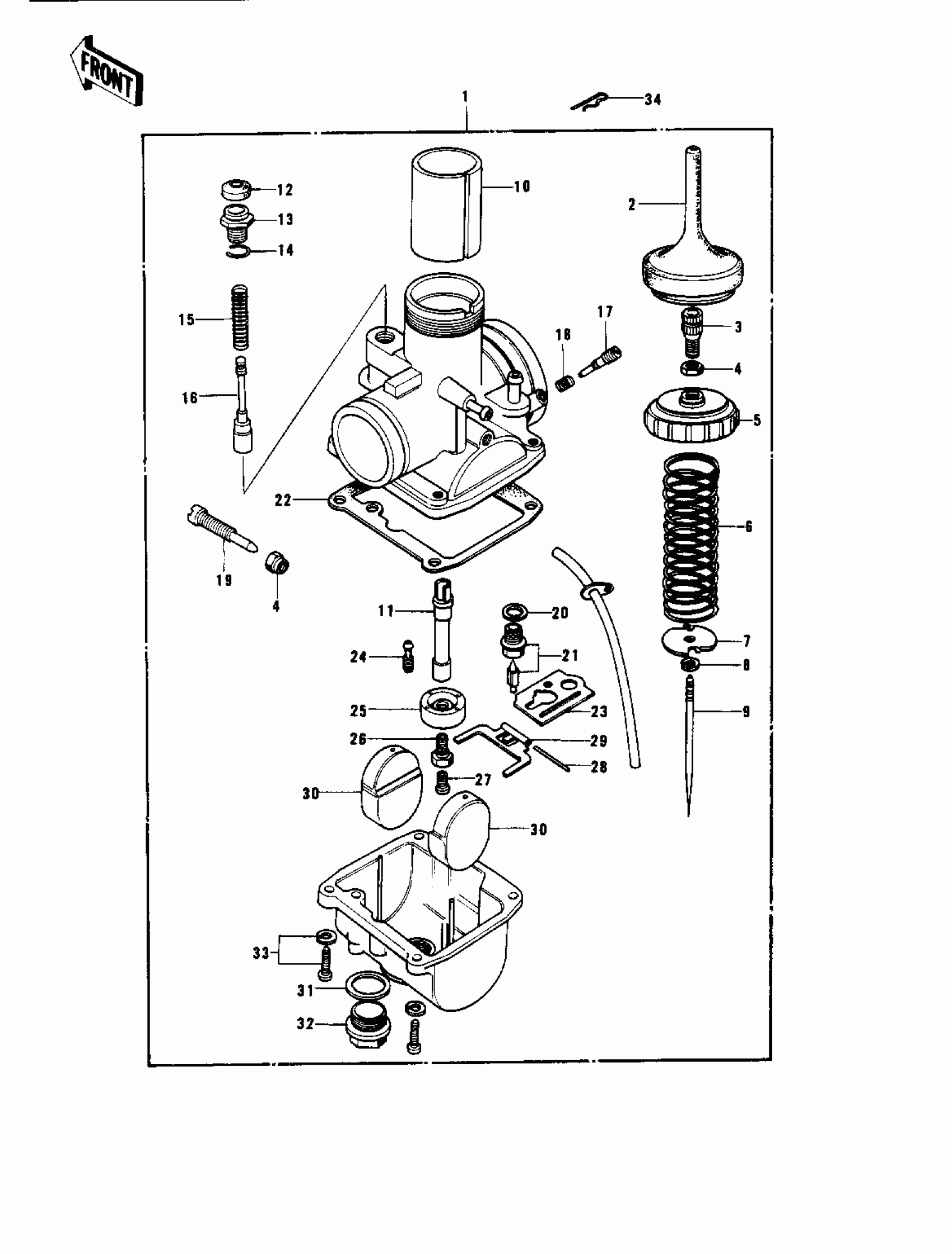

1976 Kawasaki KX400-A2 Carburetor Diagram

#

Description
Price
Status
Order Qty

1

CARBURETOR ASSY

16001-243

Out of stock

2

CAP,MIX CHAMBER RUBER

16036-016

Out of stock

3

ADJUSTER,CABLE

16002-014

Out of stock

4

NUT,ADJUST LOCK

16003-006

$5.84

In stock

5

CAP-MIXING CHAMBER

16004-026

Out of stock

6

$10.61

In stock

7

$4.36

In stock

8

CLAMP,E-TYPE

16008-010

$8.95

In stock

9

JET NEEDLE

16009-060

$30.24

In stock

10

$78.15

In stock

11

NEEDLE JET

16017-069

$20.39

In stock

12

CAP,STARTER PLUNGER

16036-013

Out of stock

13

$15.07

In stock

14

CLAMP

92037-1077

Out of stock

15

SPRING,STARTER PLUNGR

16013-011

Out of stock

16

$42.05

In stock

17

SCREW

16014-006

$16.07

In stock

18

$7.97

In stock

19

SCREW,THROTTLE ADJUST

16021-022

Out of stock

20

$3.10

In stock

21

FLOAT VALVE ASSY

16030-020

$84.02

In stock

22

GASKET,FLOAT CHAMBER

16019-028

Out of stock

23

BAFFLE-CARB

16038-019

$16.85

In stock

24

PILOT JET #50 ISO

92064-028

$16.75

In stock

25

RING

16065-024

$30.66

In stock

26

HOLDER,MAIN JET

16065-025

Out of stock

27

JET-MAIN NO 145R

92063-118

Out of stock

27

MAIN JET,#A137.5

92063-1087

Out of stock

27

MAIN JET,#140A

92063-116

Out of stock

27

JET-MAIN NO 142.5R

92063-117

Out of stock

27

JET-MAIN NO 147.5R

92063-119

Out of stock

27

MAIN JET NO 150R

92063-120

$15.85

In stock

28

PIN,FLOAT

16032-008

$5.95

In stock

29

ARM-FLOAT

16055-009

Out of stock

30

FLOAT

16031-029

$65.47

In stock

31

GASKET,MAIN JET COVER

16038-009

Out of stock

32

COVER,MAIN JET

16049-003

Out of stock

33

$1.34

In stock

34

RING-SNAP

92036-018

$3.10

In stock
