1976 Kawasaki KX125-A3 Transmission/change Drum Diagram

← All diagrams

Find the part on the Transmission/change Drum diagram for your 1976 Kawasaki KX125-A3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

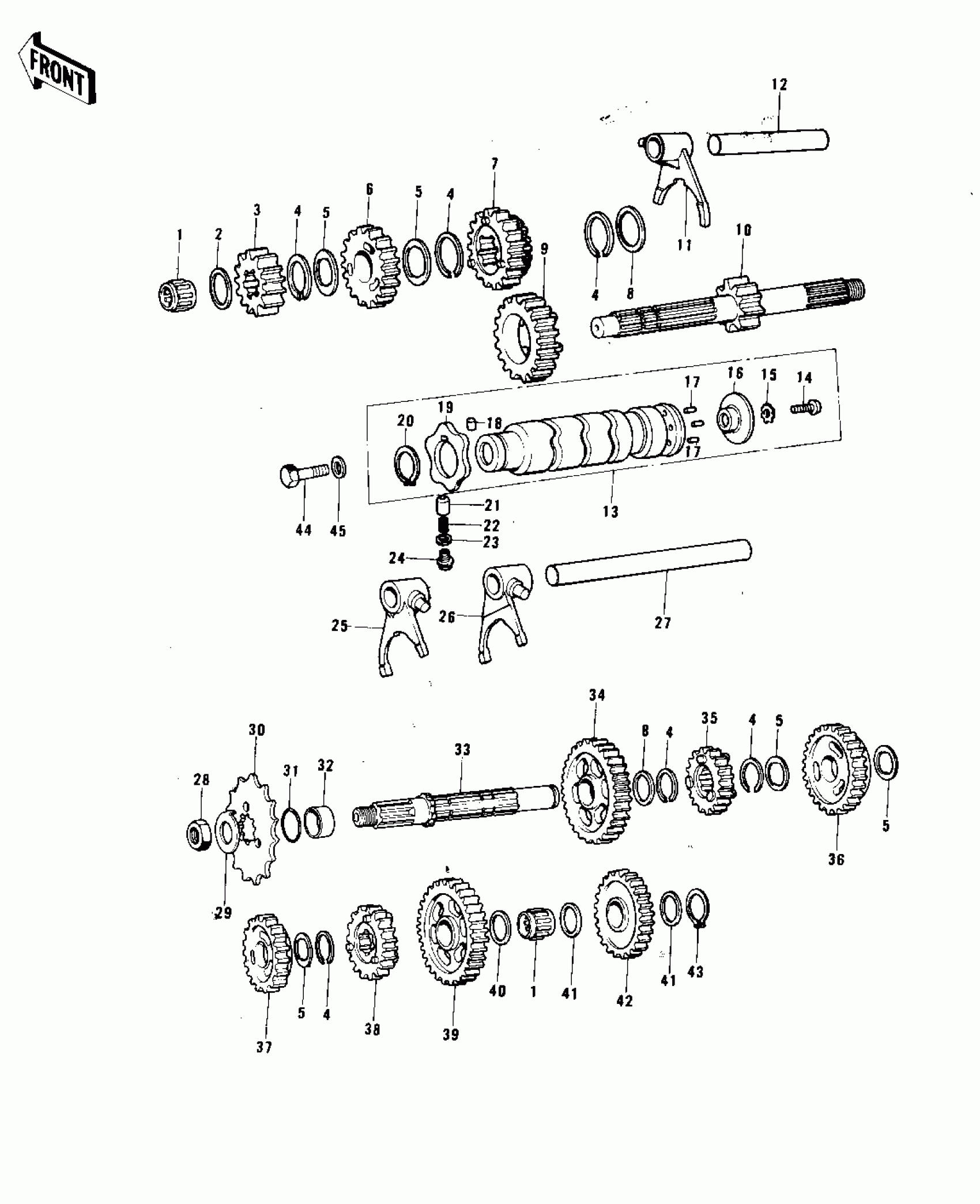

1976 Kawasaki KX125-A3 Transmission/change Drum Diagram

#

Description
Price
Status
Order Qty

1

BEARING-NEEDLE,7E-HK1412

92046-037

Out of stock

2

WASHER,14.3X24X1

92022-272

Out of stock

3

2ND GEAR,DRIVE SHAFT

13130-036

Out of stock

4

RING-SNAP

92033-028

Out of stock

5

WASHER,LOCK

92024-055

Out of stock

6

TOP GEAR,DRIVE SHAFT

13136-050

Out of stock

7

3RD&4TH GEAR,DRV SHFT

13132-038

Out of stock

8

WASHER,18.3X22X0.5

92022-271

Out of stock

9

5TH GEAR,DRIVE SHAFT

13247-002

Out of stock

10

SHAFT,DRIVE

13127-048

Out of stock

11

FORK,SELECTOR,5TH&TOP

13140-060

Out of stock

12

ROD-SHIFT,10X80

13209-014

Out of stock

13

DRUM ASSY,GEAR SHIFT

13239-018

Out of stock

14

SCREW-PAN-CROS,6X14

220B0614

Out of stock

15

WASHER LOCK 6MM

464H0600

Out of stock

16

PLTE,SHIFT DRUM PIN

13142-017

Out of stock

17

PIN,DOWEL,4X13.8

92042-030

Out of stock

18

ROLLER,4X6

610A0406

Out of stock

19

CAM-CHANGE DRUM

13145-1058

Out of stock

20

CIRCLIP-TYPE-C,30MM

480J3000

Out of stock

21

PIN

92043-076

Out of stock

22

SPRING

92081-112

Out of stock

22

SPRING

92081-112

Out of stock

23

GASKET

92065-090

Out of stock

24

BOLT,FLANGED,16X16.5

92001-131

Out of stock

25

FORK,SELECTOR,2ND&3RD

13140-059

Out of stock

26

FORK,SELECTOR,LOW&4TH

13140-058

Out of stock

27

ROD-SHIFT,10X102

49047-1060

Out of stock

28

NUT-HEX-FINE,14MM

315B1400

Out of stock

29

WASHER,

92024-052

Out of stock

30

ENGINE SPROCKET,13T

13144-053

Out of stock

30

SPROCKET-OUTPUT,14T

13144-1058

Out of stock

30

ENGINE SPROCKET,12T

13144-058

Out of stock

31

RING-O,17.5X1.5

92055-022

Out of stock

32

COLLAR,20X25X12.5

92027-1077

Out of stock

33

SHAFT,OUTPUT

13128-040

Out of stock

34

2ND GEAR,OUTPUT SHAFT

13131-043

Out of stock

35

TOP GEAR,OUTPUT SHAFT

13137-032

Out of stock

36

3RD GEAR,OUTPUT SHAFT

13133-038

Out of stock

37

4TH GEAR,OUTPUT SHAFT

13135-027

Out of stock

38

5TH GEAR,OUTPUT SHAFT

13248-002

Out of stock

39

LOW GEAR,OUTPUT SHAFT

13129-054

Out of stock

40

WASHER,PLAIN

92022-273

Out of stock

41

WASHER,PLAIN

92022-267

Out of stock

42

IDLE GEAR,KICKSTARTER

13073-011

Out of stock

43

CIRCLIP-TYPE-C,13MM

480J1300

Out of stock

44

BOLT,HEX HEAD,10X14

113G1014

Out of stock

45

GASKET,10.5X16X1

92065-058

Out of stock
