2009 Kawasaki KX™65 Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 2009 Kawasaki KX™65, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

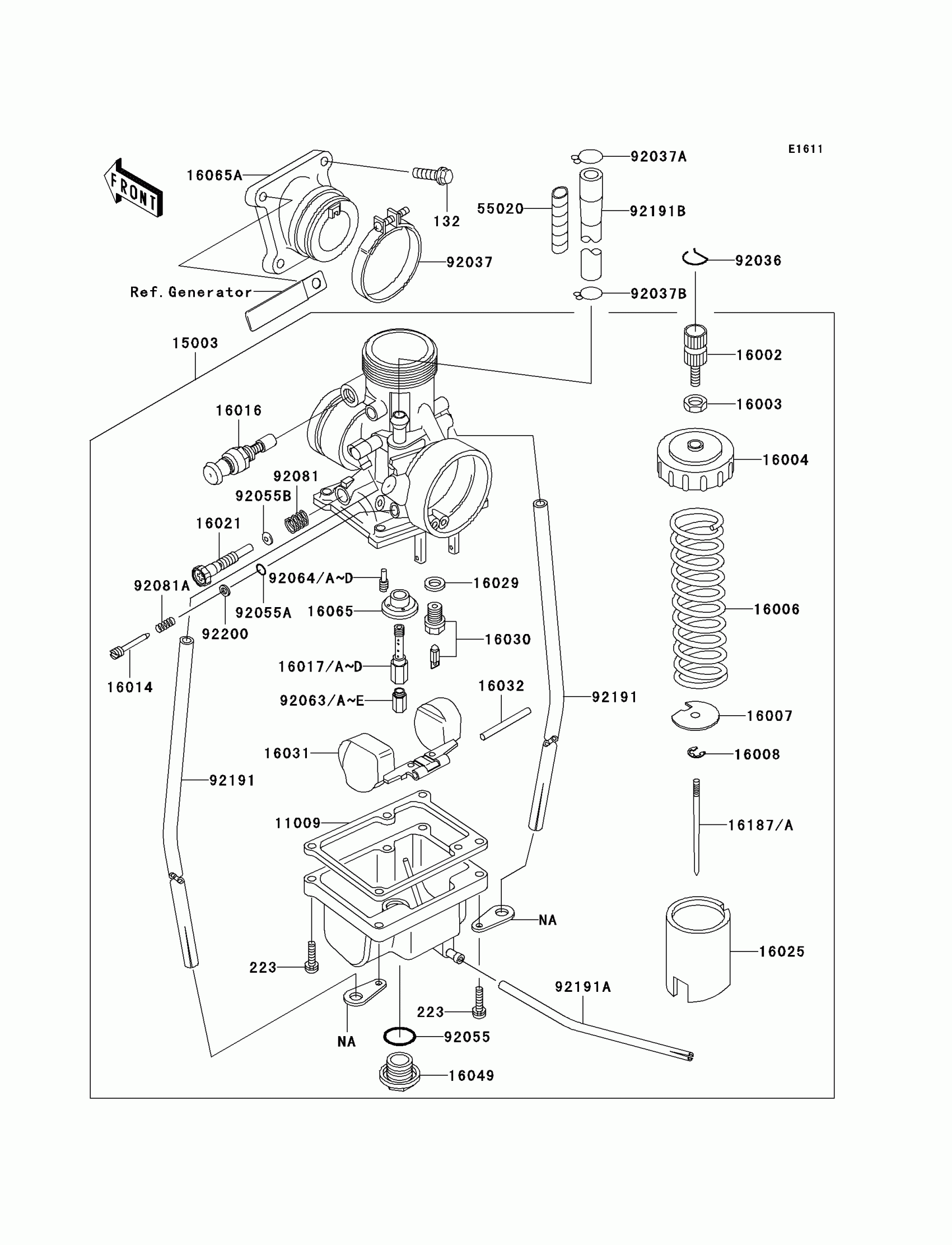

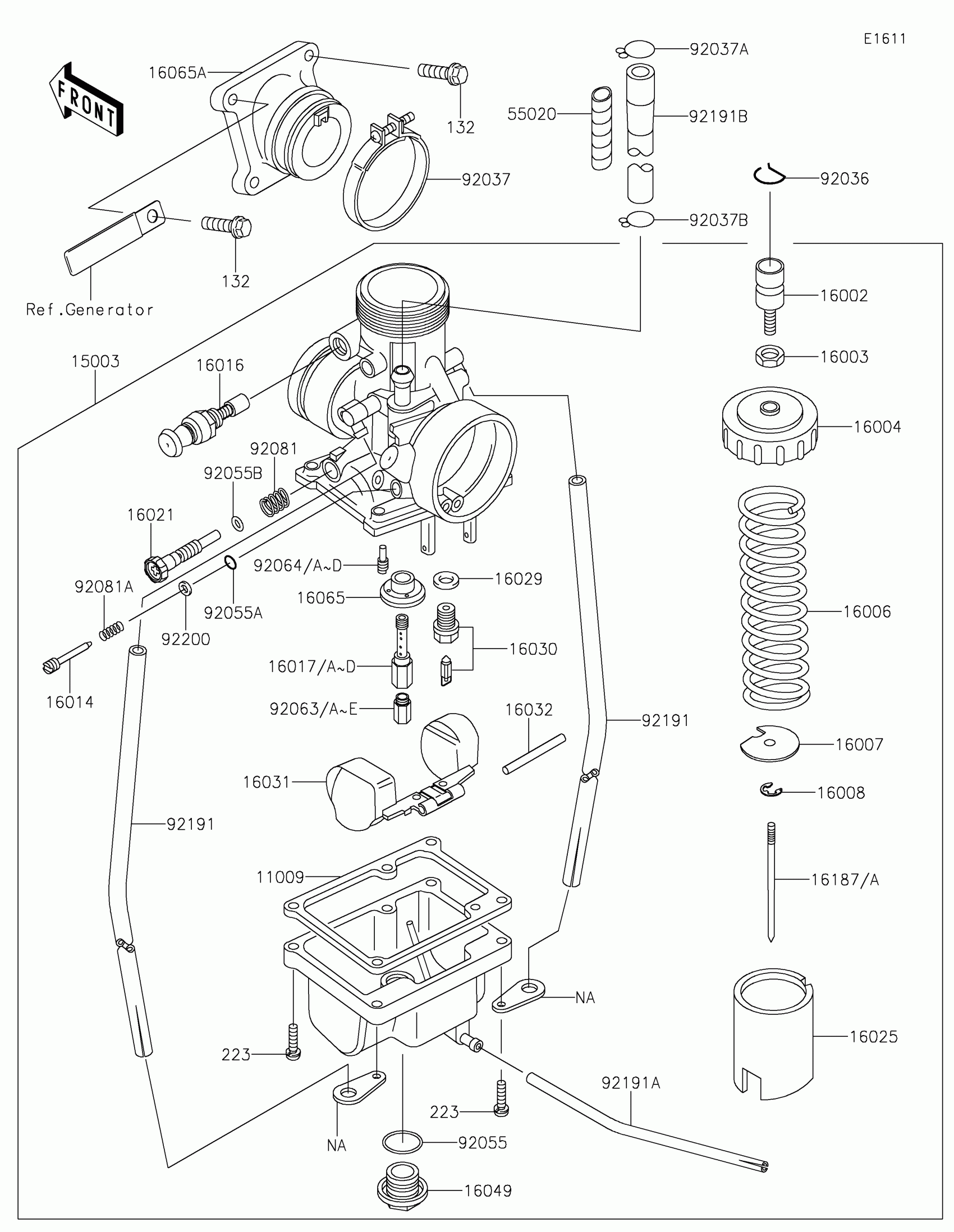

2009 Kawasaki KX™65 Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

1

$9.85

In stock

15003

CARBURETOR-ASSY

15003-1669

1

$192.06

In stock

16002

ADJUSTER-CABLE

16002-011

1

$11.06

In stock

16003

NUT,ADJUST LOCK

16003-006

1

$5.84

In stock

16004

CAP-CHAMBER

16004-025

1

$33.92

In stock

16006

1

$14.22

In stock

16007

1

$9.85

In stock

16008

CLAMP

16008-1010

1

$2.63

In stock

16014

SCREW-PILOT AIR

16014-1116

1

$14.44

In stock

16016

PLUNGER,STARTER

16016-0008

1

$44.15

In stock

16017

JET-NEEDLE,N-8

16017-1412

1

$44.84

In stock

16017A

JET-NEEDLE,O-0

16017-1413

1

$44.84

In stock

16017B

JET-NEEDLE,O-2

16017-1414

1

$44.84

In stock

16017C

JET-NEEDLE,O-4

16017-1415

1

$44.84

In stock

16017D

JET-NEEDLE,N-6

16017-1418

1

$44.84

In stock

16021

SCREW-THROTTLE STOP

16021-1224

1

$15.24

In stock

16025

1

$49.23

In stock

16029

1

$3.10

In stock

16030

VALVE-FLOAT,#2.5

16030-1095

1

$50.96

In stock

16031

FLOAT

16031-1005

1

$54.64

In stock

16032

PIN,FLOAT

16032-003

1

$5.95

In stock

16049

COVER-MAIN JET

16049-1001

1

$25.31

In stock

16065

HOLDER,JET NEEDLE

16065-1020

1

$17.34

In stock

16065A

HOLDER-CARBURETOR

16065-1366

1

$60.26

In stock

16187

NEEDLE-JET,5GSP68

16187-1226

1

$36.62

In stock

16187A

NEEDLE-JET,5GSP69

16187-1227

1

$36.62

In stock

55020

GUARD,FUEL TUBE

55020-1787

1

$4.39

In stock

92036

RING-SNAP

92036-018

1

$3.10

In stock

92037

CLAMP

92037-1305

1

$7.18

In stock

92037A

CLAMP,TUBE

92037-147

1

$5.84

In stock

92037B

CLAMP

92037-1712

1

$3.97

In stock

92055

1

$8.37

In stock

92055A

RING-O,AIR SCREW

92055-1658

1

$4.75

In stock

92055B

RING-O

92055-2068

1

$1.63

In stock

92063

JET-MAIN,#170

92063-019

1

$13.39

In stock

132

1

$0.94

In stock

223

1

$0.73

In stock

92063A

JET-MAIN,#180

92063-020

1

$13.39

In stock

92063B

JET-MAIN,#190

92063-021

1

$13.39

In stock

92063C

JET-MAIN,#200

92063-022

1

$13.39

In stock

92063D

JET-MAIN,#210

92063-023

1

$13.39

In stock

92063E

JET-MAIN,#230

92063-025

1

$15.20

In stock

92064

JET-PILOT,#20

92064-021

1

$15.95

In stock

92064A

JET-PILOT,#30

92064-022

1

$15.97

In stock

92064B

JET-PILOT,#25

92064-032

1

$18.08

In stock

92064C

JET-PILOT,#22.5

92064-040

1

$15.97

In stock

92064D

JET-PILOT,#27.5

92064-1033

1

$15.97

In stock

92081

1

$5.37

In stock

92081A

SPRING,STOP SCREW

92081-1153

1

$4.39

In stock

92191

TUBE,3X5X280

92191-1495

1

$7.22

In stock

92191A

TUBE,3X5X220

92191-1496

1

$5.49

In stock

92191B

TUBE

92191-1611

1

$2.37

In stock

92200

WASHER,PILOT AIR SCREW

92200-1564

1
Out of stock
