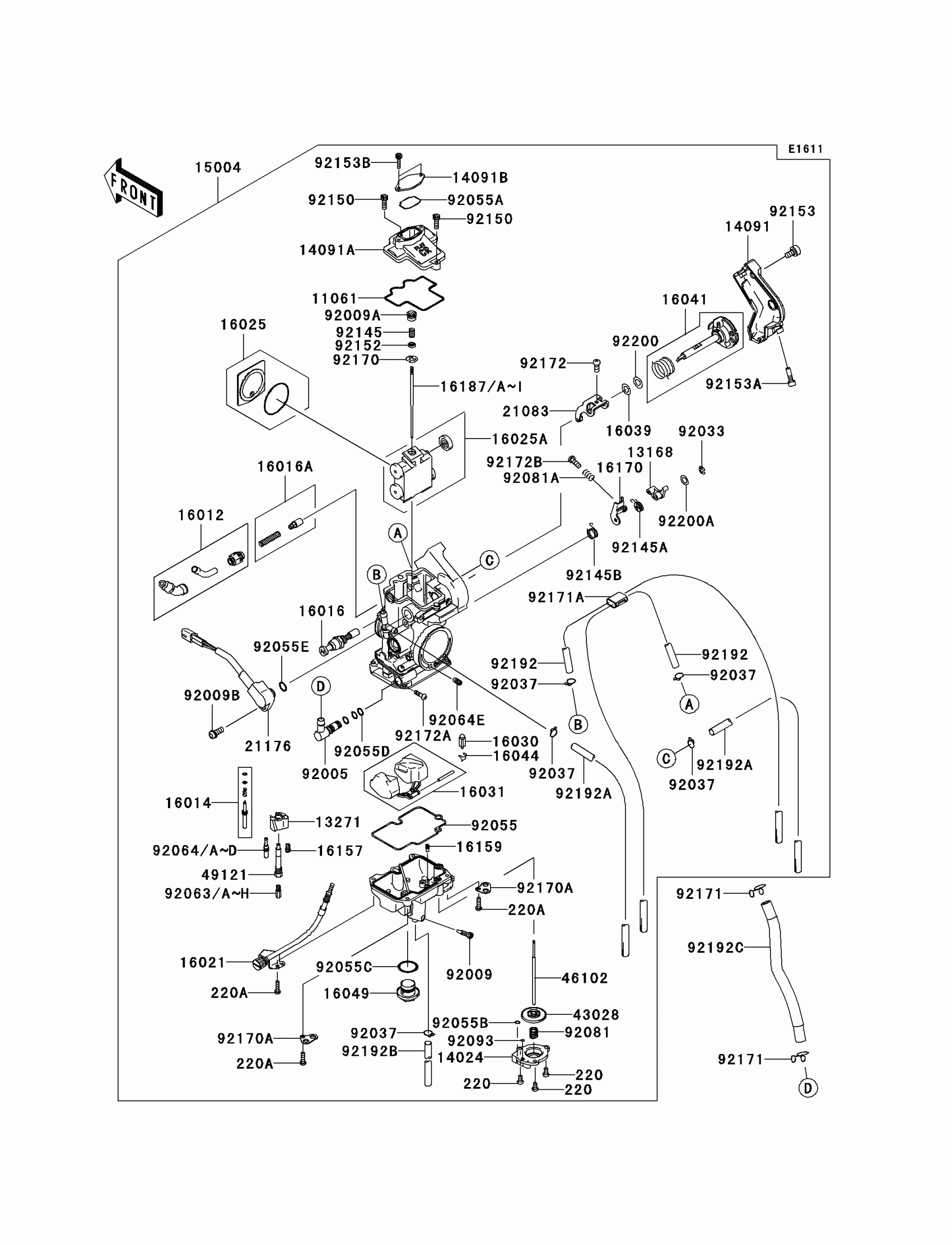

Kawasaki KX™450F Carburetor Diagram

#

Description
Price

11061

GASKET

11061-0077

Unavailable

13168

LEVER

13168-0051

Unavailable

13271

PLATE

13271-0241

$15.66

14024

COVER

14024-1971

$56.33

14091

COVER

14091-0209

Unavailable

14091A

COVER,TOP

14091-0587

Unavailable

14091B

COVER

14091-0588

Unavailable

15004

CARBURETOR-ASSY,FCR-MX40

15004-0011

Unavailable

16012

CAP-STARTER PLUNGER

16012-0002

Unavailable

16014

SCREW-PILOT AIR

16014-0004

Unavailable

16016

PLUNGER

16016-0009

Unavailable

16016A

PLUNGER

16016-0017

Unavailable

16021

SCREW-THROTTLE STOP

16021-0013

Unavailable

16025

VALVE-THROTTLE

16025-0009

Unavailable

16025A

VALVE-THROTTLE

16025-0013

Unavailable

16030

VALVE-FLOAT

16030-1057

Unavailable

16031

FLOAT

16031-1100

Unavailable

16039

WASHER

16039-0230

Unavailable

16041

SHAFT-CARBURETOR

16041-0004

Unavailable

16044

CLAMP,FLOAT VALVE

16044-007

Unavailable

16049

COVER-MAIN JET

16049-1051

Unavailable

16157

JET-STARTER

16157-0003

Unavailable

16159

JET-POWER,#70

16159-0004

Unavailable

16170

LINK-ASSY

16170-0003

Unavailable

16187

NEEDLE-JET,NCYP

16187-0188

Unavailable

16187A

NEEDLE-JET,NCYQ

16187-0189

Unavailable

16187B

NEEDLE-JET,NCYR

16187-0190

Unavailable

16187C

NEEDLE-JET,NCYS

16187-0191

Unavailable

16187D

NEEDLE-JET,NCYT

16187-0192

Unavailable

16187E

NEEDLE-JET,NCVP

16187-0212

Unavailable

16187F

NEEDLE-JET,NCVQ

16187-0213

Unavailable

16187G

NEEDLE-JET,NCVR

16187-0214

Unavailable

16187H

NEEDLE-JET,NCVS

16187-0215

Unavailable

16187I

NEEDLE-JET,NCVT

16187-0216

Unavailable

21083

ARM

21083-0035

Unavailable

21176

SENSOR,THROTTLE

21176-0016

Unavailable

43028

DIAPHRAGM

43028-0006

Unavailable

46102

ROD

46102-0033

Unavailable

49121

NOZZLE-MAIN

49121-0001

Unavailable

92005

FITTING

92005-0016

Unavailable

92009

SCREW,DRAIN,M6X0.75

92009-1551

Unavailable

92009A

SCREW

92009-1876

Unavailable

92009B

SCREW,THROTTLE SENSOR

92009-1981

Unavailable

92033

RING-SNAP

92033-0018

Unavailable

92037

CLAMP,TUBE

92037-1396

Unavailable

92055

RING-O,FLOAT CHAMBER

92055-0066

Unavailable

92055A

RING-O

92055-0109

Unavailable

92055B

RING-O

92055-1004

Unavailable

92055C

RING-O,MAIN JET COVER

92055-1167

Unavailable

92055D

RING-O

92055-1223

Unavailable

92055E

RING-O

92055-1671

Unavailable

92063

JET-MAIN,#165

92063-1370

Unavailable

92063A

JET-MAIN,#168

92063-1371

Unavailable

92063B

JET-MAIN,#170

92063-1372

Unavailable

92063C

JET-MAIN,#172

92063-1373

Unavailable

92063D

JET-MAIN,#175

92063-1374

Unavailable

92063E

JET-MAIN,#178

92063-1375

Unavailable

92063F

JET-MAIN,#180

92063-1376

Unavailable

92063G

JET-MAIN,#182

92063-1377

Unavailable

92063H

JET-MAIN,#185

92063-1378

Unavailable

92064

JET-PILOT,#38

92064-1139

Unavailable

92064A

JET-PILOT,#40

92064-1140

Unavailable

92064B

JET-PILOT,#42

92064-1141

Unavailable

220

SCREW-PAN-CROS,4X8

220D0408

Unavailable

220A

SCREW-PAN-CROS,4X14

220D0414

Unavailable

92064C

JET-PILOT,#45

92064-1142

Unavailable

92064D

JET-PILOT,#48

92064-1143

Unavailable

92064E

JET-PILOT,#100

92064-1160

Unavailable

92081

SPRING,DIAPHRAGM

92081-1092

Unavailable

92081A

SPRING

92081-1620

Unavailable

92093

SEAL-"U"RING

92093-1046

Unavailable

92145

SPRING

92145-0164

Unavailable

92145A

SPRING

92145-0166

Unavailable

92145B

SPRING

92145-0167

Unavailable

92150

BOLT,SOCKET,4X12

92150-1426

Unavailable

92152

COLLAR

92152-0141

Unavailable

92153

BOLT

92153-0639

Unavailable

92153A

BOLT

92153-1512

Unavailable

92153B

BOLT

92153-1513

Unavailable

92170

CLAMP,JET NEEDLE

92170-1204

$3.56

92170A

CLAMP

92170-1582

$3.33

92171

CLAMP

92171-0149

$3.29

92171A

CLAMP

92171-0246

$5.46

92172

SCREW

92172-0127

Unavailable

92172A

SCREW

92172-0128

Unavailable

92172B

SCREW

92172-0129

Unavailable

92192

TUBE

92192-0083

Unavailable

92192A

TUBE

92192-0084

Unavailable

92192B

TUBE

92192-0085

Unavailable

92192C

TUBE,7X12X270,PROTECTOR(BLK)

92192-0219

Unavailable

92200

WASHER

92200-0107

Unavailable

92200A

WASHER,LINK ARM,STAINLESS

92200-1434

Unavailable
