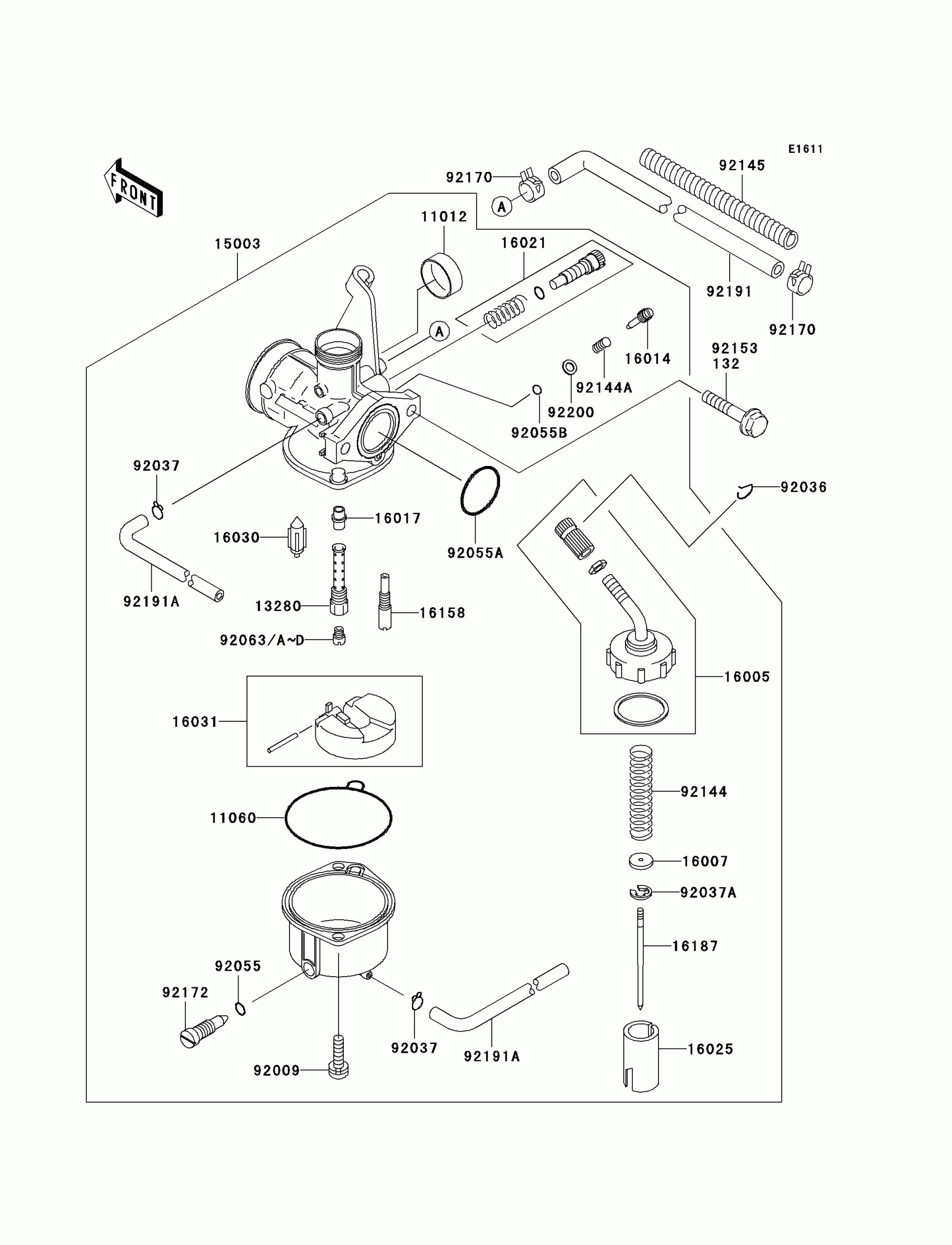

Find the part on the Carburetor diagram for your 2005 Kawasaki KLX110, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

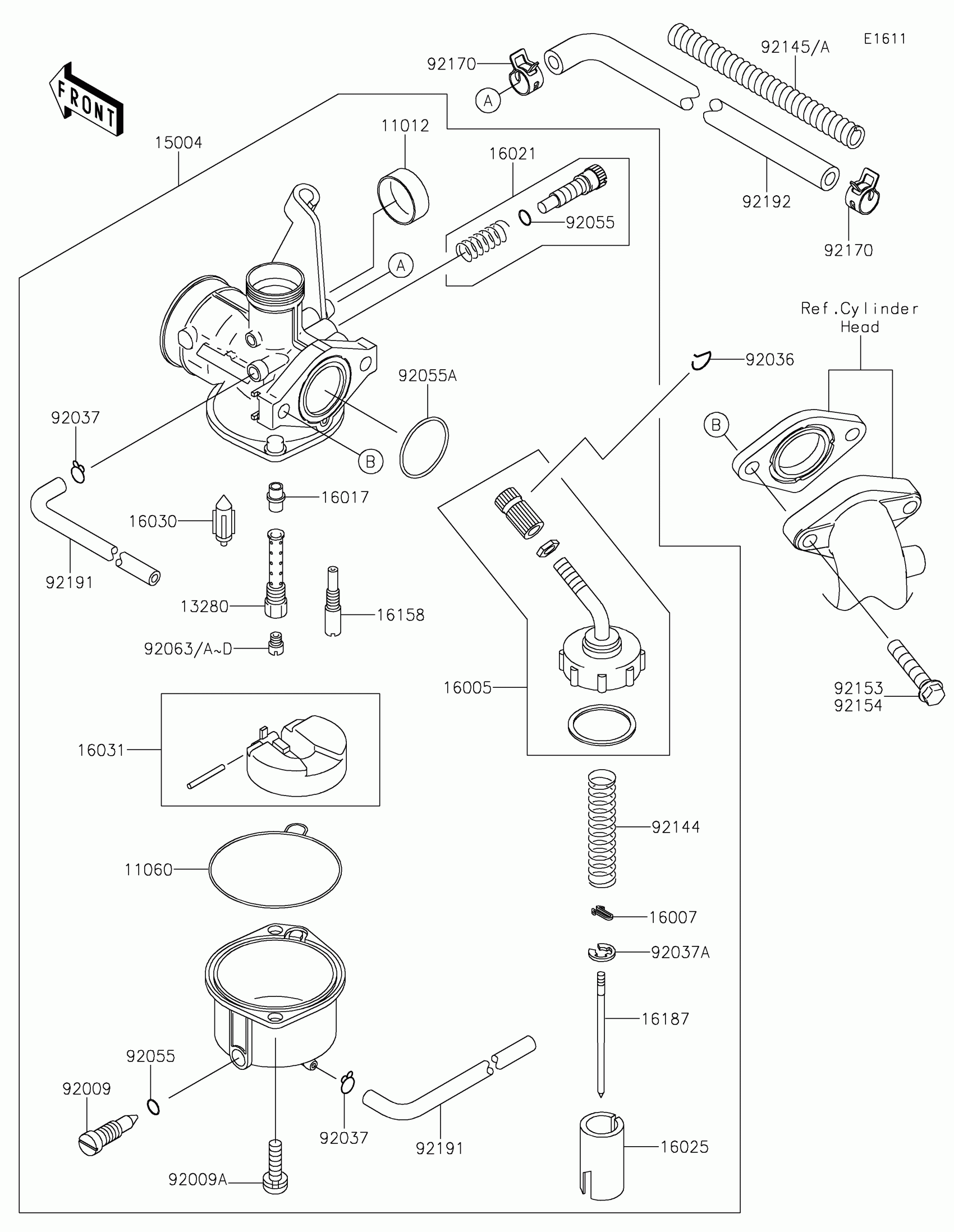

2005 Kawasaki KLX110 Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11012

CAP,CHOKE

11012-1940

1
Out of stock

11060

1

$16.00

In stock

13280

HOLDER,NEEDLE JET

13280-1092

1

$11.41

In stock

15003

CARBURETOR-ASSY

15003-1694

1

$168.22

In stock

16005

TOP-CHAMBER

16005-1091

1

$22.03

In stock

16007

SEAT-SPRING

16007-1103

1

$5.78

In stock

16014

SCREW-PILOT AIR

16014-1093

1

$15.69

In stock

16017

JET-NEEDLE

16017-1434

1

$48.05

In stock

16021

SCREW-THROTTLE STOP

16021-1241

1

$16.39

In stock

16025

1

$100.82

In stock

16030

VALVE-FLOAT,FLOAT

16030-1082

1

$55.73

In stock

16031

FLOAT

16031-1088

1

$53.57

In stock

16158

JET-SLOW,#38

16158-1063

1

$11.79

In stock

16187

NEEDLE-JET,NCFA

16187-1228

1

$36.62

In stock

92009

SCREW

92009-1750

1
Out of stock

92036

RING-SNAP

92036-018

1

$3.10

In stock

92037

CLAMP,TUBE

92037-1142

1

$3.43

In stock

92037A

CLAMP,JET NEEDLE

92037-1401

1

$3.43

In stock

92055

RING-O

92055-1053

1

$3.38

In stock

92055A

RING-O

92055-1541

1

$2.27

In stock

92055B

RING-O

92055-1542

1

$3.43

In stock

92063

JET-MAIN,#85

92063-1326

1

$14.63

In stock

92063A

JET-MAIN,#78

92063-1393

1

$10.54

In stock

92063B

JET-MAIN,#75

92063-1395

1

$12.00

In stock

92063C

JET-MAIN,#80

92063-1396

1

$12.00

In stock

92063D

JET-MAIN,#82

92063-1397

1

$12.00

In stock

92144

SPRING,THROTTLE

92144-1875

1

$15.36

In stock

92144A

SPRING

92144-1876

1

$5.27

In stock

92145

1

$4.84

In stock

92153

BOLT,FLANGED,6X30

92153-1187

1
Out of stock

92170

CLAMP

92170-1872

1

$3.18

In stock

92172

SCREW,DRAIN

92172-1057

1

$9.88

In stock

92191

TUBE,FUEL

92191-1700

1
Out of stock

92191A

TUBE,3.5X6.5X418

92191-1735

1
Out of stock

92200

WASHER

92200-1270

1
Out of stock
