2020 Kawasaki KLX®300R Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2020 Kawasaki KLX®300R, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

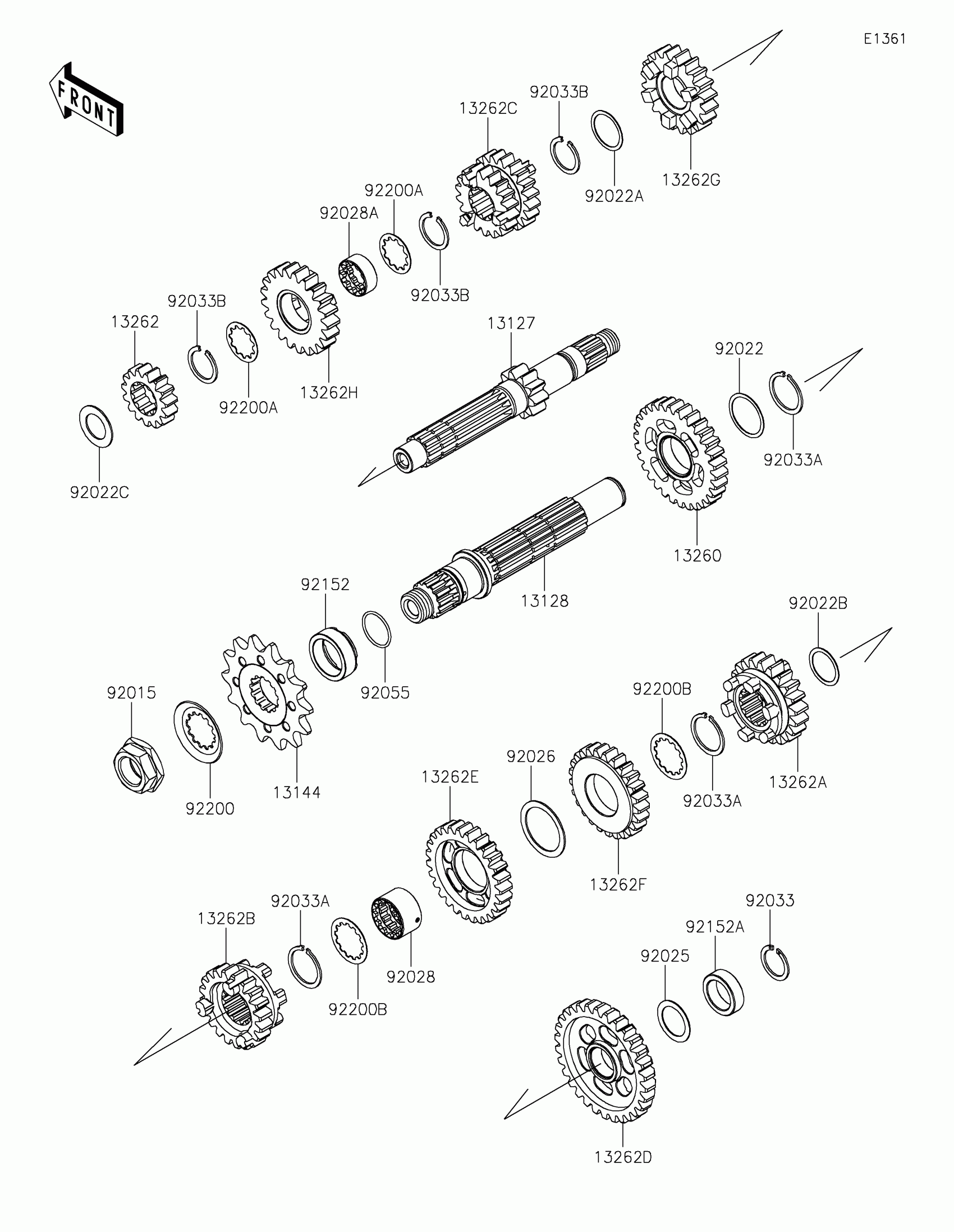

2020 Kawasaki KLX®300R Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

1

$215.88

In stock

13128

1

$208.87

In stock

13144

SPROCKET-OUTPUT,14T

13144-0055

1

$50.56

In stock

13260

GEAR,OUTPUT 2ND,30T

13260-1386

1
Out of stock

13262

GEAR,INPUT 2ND,15T

13262-0480

1
Out of stock

13262A

GEAR,OUTPUT 5TH,21T

13262-0483

1
Out of stock

13262B

GEAR,OUTPUT TOP,20T

13262-0484

1
Out of stock

13262C

GEAR,INPUT 3RD&4TH,18T&20T

13262-0549

1
Out of stock

13262D

GEAR,OUTPUT LOW,30T

13262-0597

1
Out of stock

13262E

GEAR,OUTPUT 3RD,27T

13262-0598

1
Out of stock

13262F

GEAR,OUTPUT 4TH,25T

13262-0599

1
Out of stock

13262G

GEAR,INPUT 5TH,20T

13262-0600

1
Out of stock

13262H

GEAR,INPUT TOP,21T

13262-1380

1

$134.57

In stock

92015

NUT,20MM

92015-1963

1

$11.79

In stock

92022

WASHER,25.3X30X0.5

92022-159

1

$8.37

In stock

92022A

WASHER,22.3X27X0.5

92022-198

1
Out of stock

92022B

WASHER,20.5X25.5X0.5

92022-252

1
Out of stock

92022C

WASHER,17.3X28X1

92022-255

1
Out of stock

92025

SHIM,T=0.7

92025-1451

1
Out of stock

92026

SPACER,30X38X1.0

92026-079

1
Out of stock

92028

1

$31.34

In stock

92028A

1

$23.07

In stock

92033

RING-SNAP,18MM

92033-029

1

$7.79

In stock

92033A

RING-SNAP,25MM

92033-1172

1

$4.01

In stock

92033B

RING-SNAP

92033-1293

1

$3.15

In stock

92055

RING-O,21.5X1.5

92055-0196

1

$3.53

In stock

92152

COLLAR

92152-1350

1

$25.17

In stock

92152A

COLLAR,20X28X8.5

92152-1357

1

$23.73

In stock

92200

WASHER

92200-0851

1
Out of stock

92200A

WASHER,INPUT

92200-1370

1
Out of stock

92200B

WASHER,OUTPUT

92200-1371

1
Out of stock
