2013 Kawasaki KLX®250S Gear Change Drum/shift Fork Diagram

← All diagrams

Find the part on the Gear Change Drum/shift Fork diagram for your 2013 Kawasaki KLX®250S, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

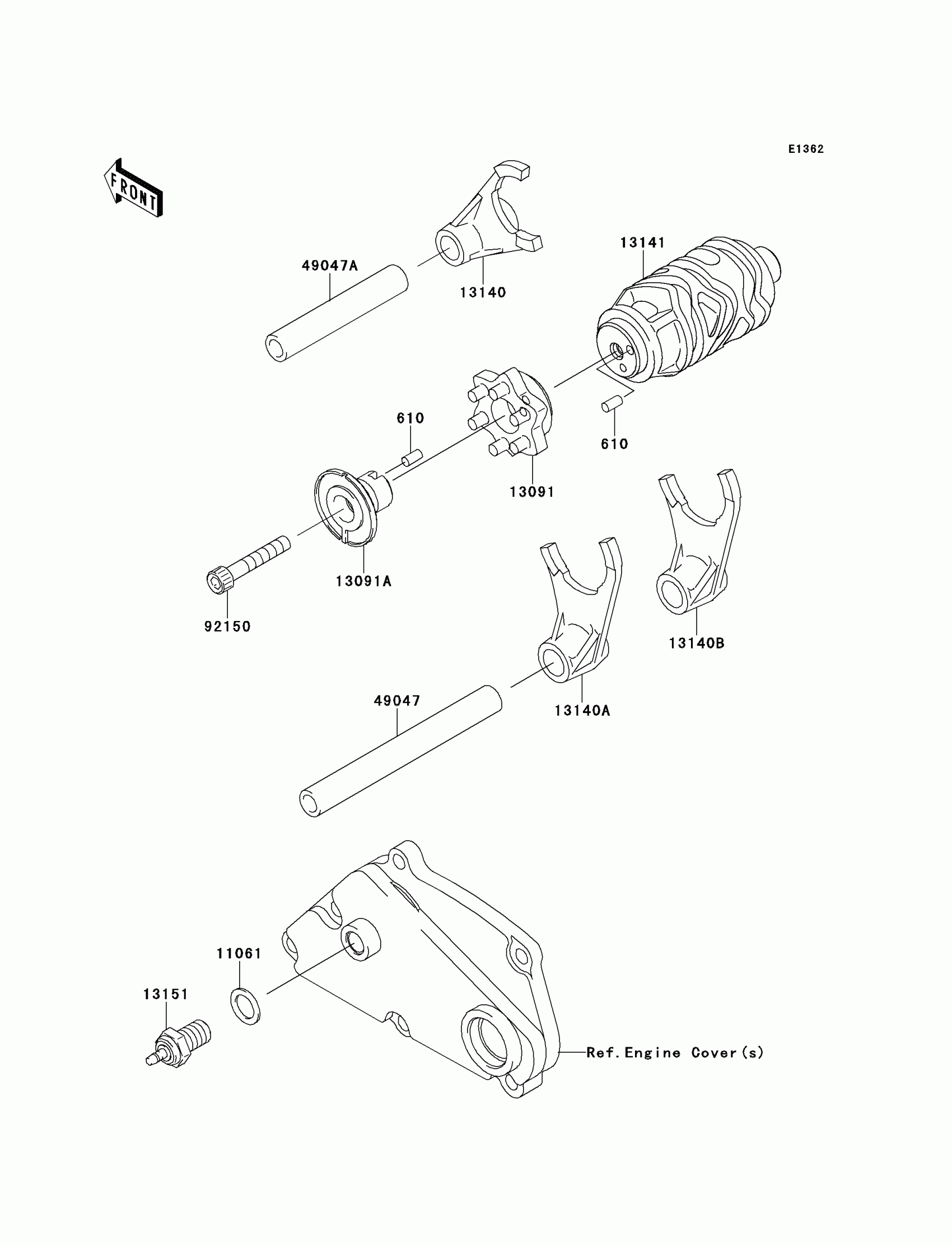

2013 Kawasaki KLX®250S Gear Change Drum/shift Fork Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

610

ROLLER,4X8

610A0408

1

$3.43

In stock

11061

GASKET,10.5X16X1

11061-0373

1

$2.92

In stock

13091

HOLDER,CHANGE DRUM

13091-1856

1

$42.03

In stock

13091A

HOLDER,CHANGE DRUM

13091-1862

1

$31.47

In stock

13140

FORK-SHIFT,5TH&TOP

13140-1216

1

$86.34

In stock

13140A

FORK-SHIFT,2ND&3RD

13140-1217

1

$86.34

In stock

13140B

FORK-SHIFT,LOW&4TH

13140-1218

1

$86.34

In stock

13141

DRUM-CHANGE

13141-0039

1

$119.11

In stock

13151

SWITCH-COMP,NEUTRAL

13151-1080

1

$8.20

In stock

49047

ROD-SHIFT,L=106.7

49047-1056

1

$21.76

In stock

49047A

ROD-SHIFT,L=71.7

49047-1057

1

$16.34

In stock

92150

BOLT,SOCKET,6X35

92150-1484

1

$4.93

In stock
