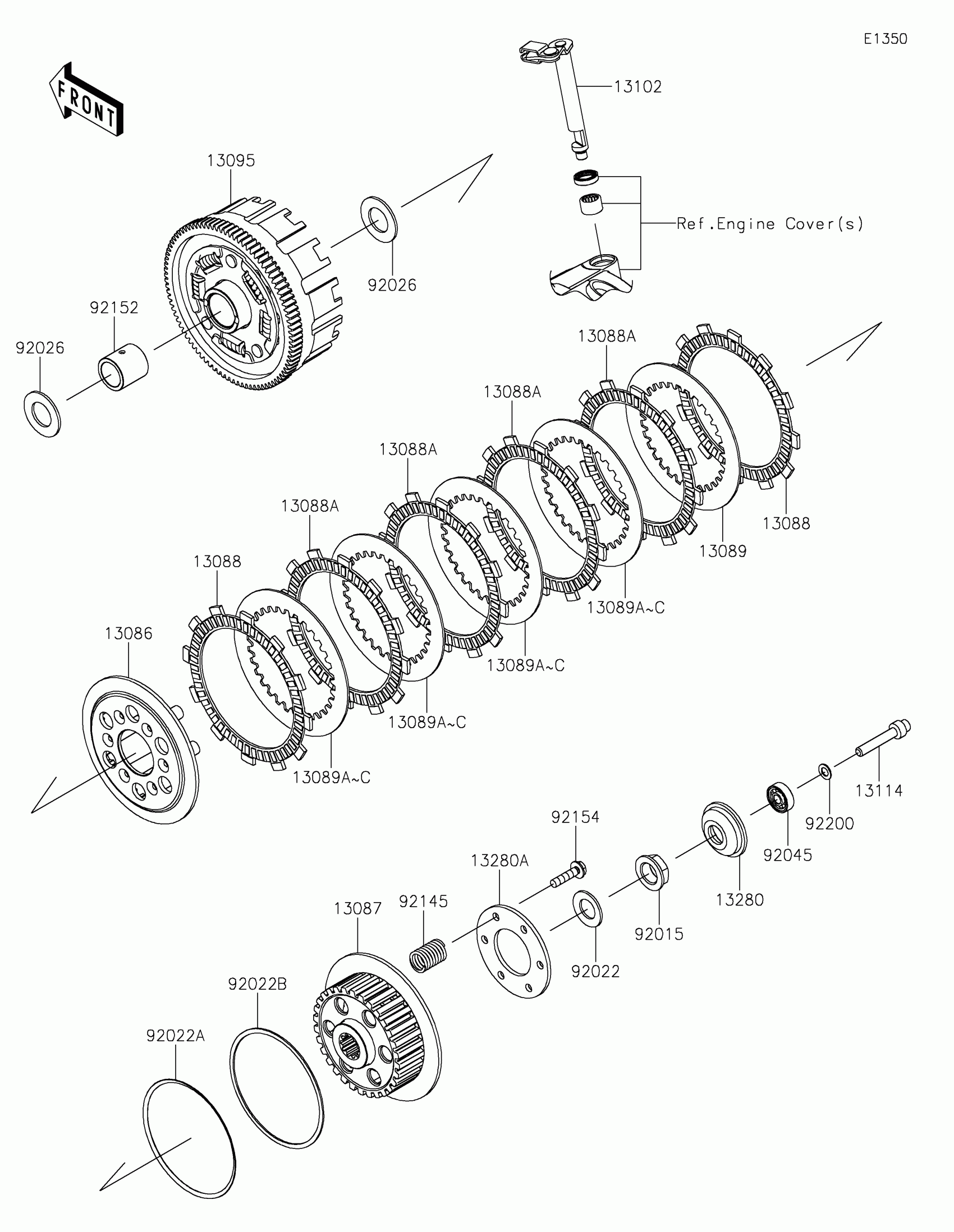

Kawasaki KLX®230SM Clutch Diagram

#

Description
Price

13086

WHEEL-CLUTCH

13086-0008

Unavailable

13087

HUB-CLUTCH

13087-0588

Unavailable

13088

PLATE-FRICTION

13088-0562

Unavailable

13088A

PLATE-FRICTION

13088-0603

Unavailable

13089

PLATE-CLUTCH

13089-1085

Unavailable

13089A

PLATE-CLUTCH,T=1.6

13089-1094

Unavailable

13089B

PLATE-CLUTCH,T=2.0

13089-1116

Unavailable

13089C

PLATE-CLUTCH,T=1.2

13089-1117

Unavailable

13095

HOUSING-COMP-CLUTCH

13095-0595

Unavailable

13102

RELEASE-COMP-CLUTCH

13102-0085

Unavailable

13114

PUSHER-CLUTCH

13114-0001

Unavailable

13280

$13.39

13280A

HOLDER,CLUTCH SPRING

13280-0936

Unavailable

92015

NUT,16MM

92015-1581

Unavailable

92022

WASHER,16.3X29X1.75

92022-1356

Unavailable

92022A

WASHER,JUDDER SPRING

92022-1974

Unavailable

92022B

WASHER,JUDDER SPRING SEAT

92022-1993

Unavailable

92026

SPACER,20.3X36.6X2

92026-0725

Unavailable

92045

BEARING-BALL,627UMC3 J

92045-0915

Unavailable

92145

SPRING

92145-1846

Unavailable

92152

COLLAR,20X26.8X26.7

92152-2550

Unavailable

92154

BOLT,6X25

92154-3785

Unavailable

92200

WASHER,7X12.5X0.8

92200-0909

Unavailable
