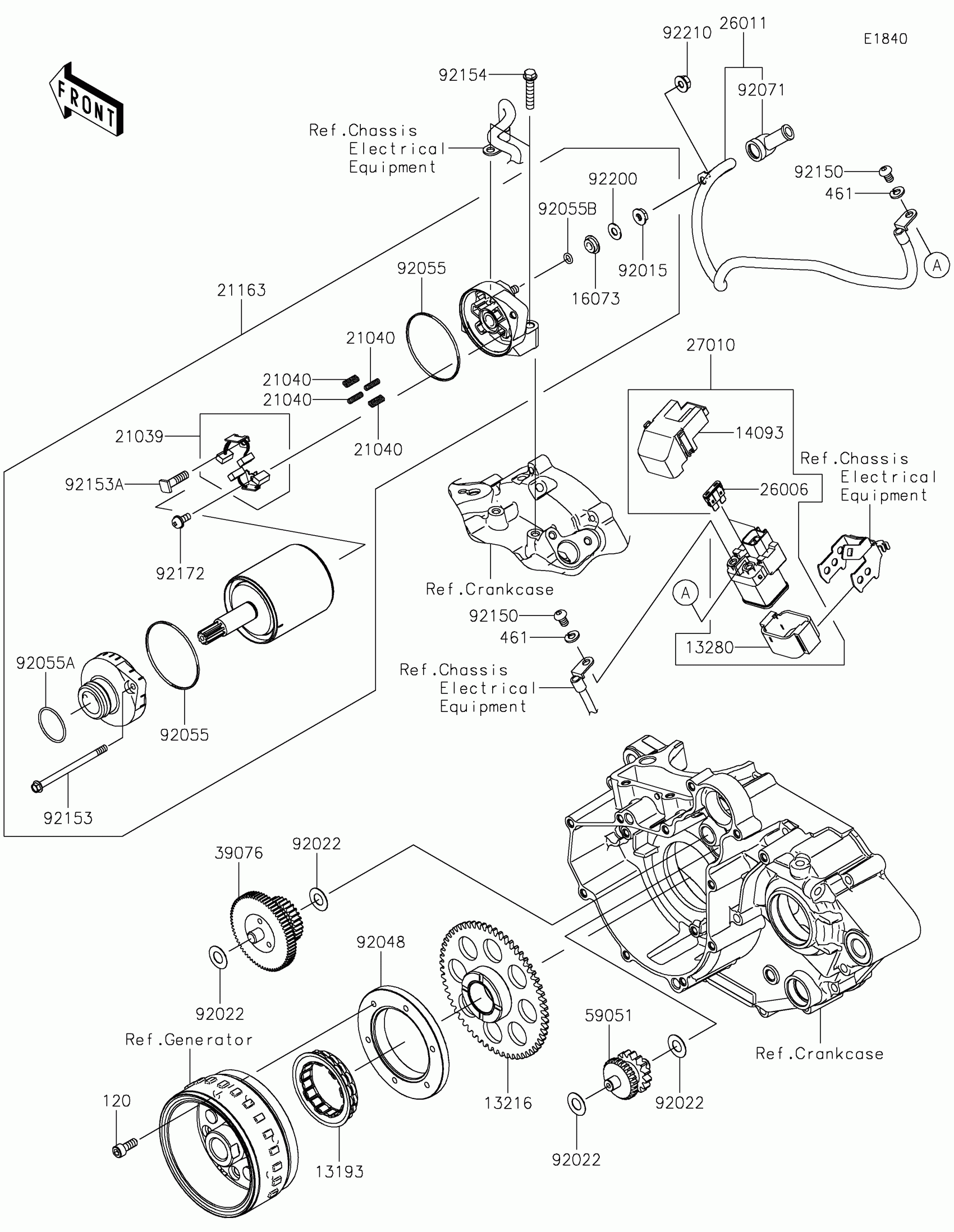

Kawasaki KLX®230R Starter Motor Diagram

#

Description
Price

13193

CLUTCH-ASSY-ONEWAY

13193-0014

Unavailable

13216

GEAR-COMP,ONEWAY CLUTCH

13216-0900

Unavailable

14092

COVER

14092-0109

Unavailable

16073

INSULATOR

16073-0053

Unavailable

21039

BRUSH,CARBON

21039-0004

Unavailable

21040

SPRING-BRUSH

21040-0003

Unavailable

21163

STARTER-ELECTRIC

21163-0783

Unavailable

26006

FUSE,MINI BLADE,15A,BLUE

26006-0001

Unavailable

26006A

FUSE,MINI BLADE,30A,GREEN

26006-1080

Unavailable

26011

WIRE-LEAD,STARTER

26011-2500

Unavailable

27010

SWITCH

27010-0773

Unavailable

39076

LIMITER,STARTER IDLE GEAR

39076-0562

Unavailable

59051

GEAR-SPUR,IDLER

59051-0824

Unavailable

92015

NUT,FLANGED,6MM

92015-1367

Unavailable

92015A

NUT,STARTER MOTOR

92015-1476

Unavailable

92048

RACE,ONEWAY CLUTCH

92048-0030

Unavailable

92055

RING-O

92055-0136

Unavailable

92055A

RING-O

92055-1276

Unavailable

92055B

RING-O,4.5X2.0

92055-1370

Unavailable

92071

GROMMET

92071-0782

Unavailable

92153

BOLT

92153-1850

Unavailable

92153A

BOLT

92153-1866

Unavailable

92154

BOLT,FLANGED,6X30

92154-1773

Unavailable

92172

SCREW

92172-0334

Unavailable

92200

WASHER

92200-0386

Unavailable

92200A

WASHER,10.2X20X0.5

92200-1976

Unavailable

120

BOLT-SOCKET,6X16

120CA0616

Unavailable

120A

BOLT-SOCKET,5X10

120CB0510

Unavailable

461

WASHER-SPRING,5MM

461DA0500

Unavailable
