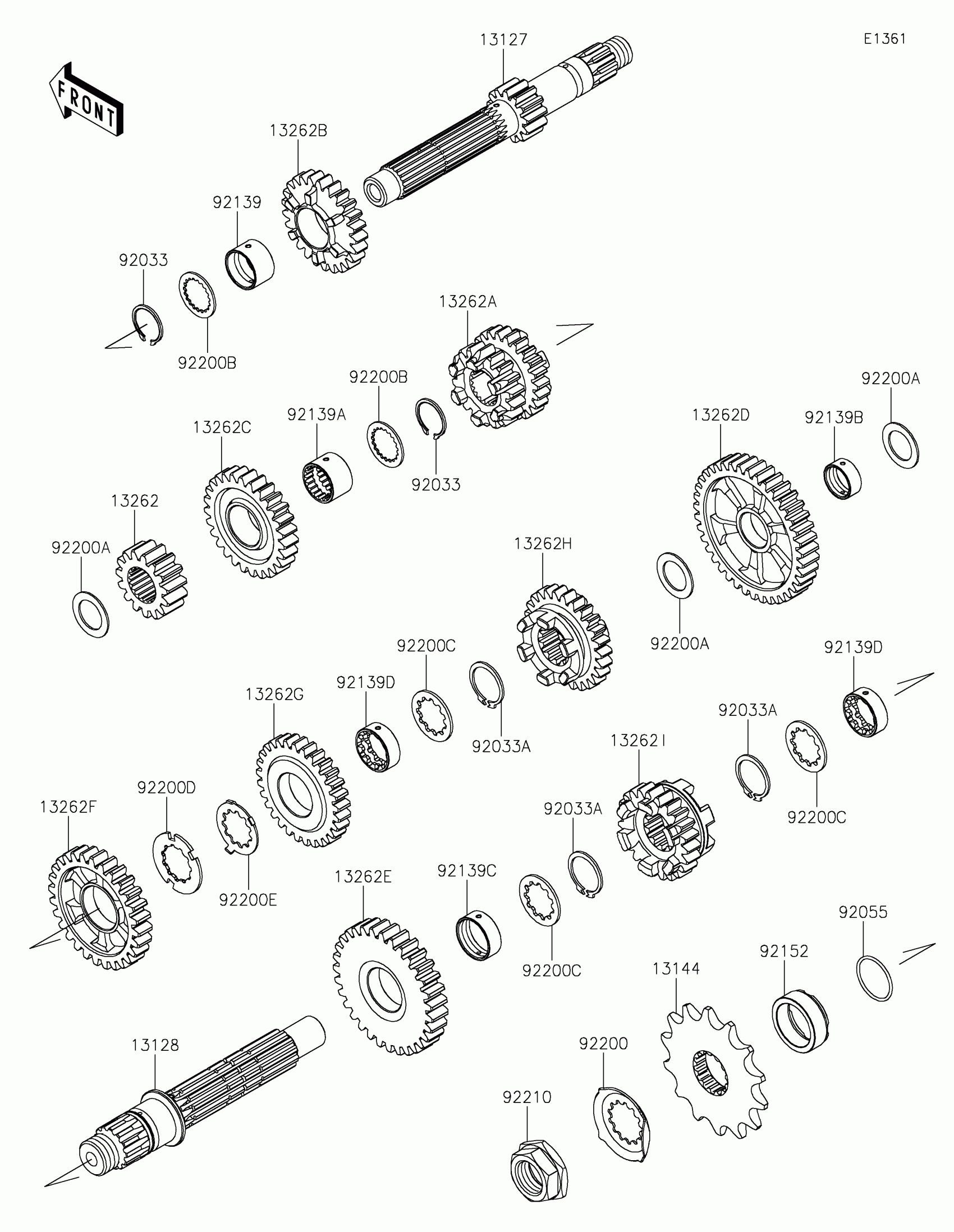

Kawasaki KLX®230 Transmission Diagram

#

Description
Price

13127

SHAFT-TRANSMISSION INPUT

13127-0698

Unavailable

13128

SHAFT-TRANSMISSION OUTPUT

13128-0712

Unavailable

13144

SPROCKET-OUTPUT,14T

13144-0586

Unavailable

13262

GEAR,INPUT 2ND,15T

13262-1368

Unavailable

13262A

GEAR,INPUT 3RD&4TH,18T&23T

13262-1369

Unavailable

13262B

GEAR,INPUT 5TH,25T

13262-1370

Unavailable

13262C

GEAR,INPUT 6TH,27T

13262-1371

Unavailable

13262D

GEAR,OUTPUT LOW,39T

13262-1372

Unavailable

13262E

GEAR,OUTPUT 2ND,31T

13262-1373

Unavailable

13262F

GEAR,OUTPUT 3RD,28T

13262-1374

Unavailable

13262G

GEAR,OUTPUT 4TH,29T

13262-1375

Unavailable

13262H

GEAR,OUTPUT 5TH,26T

13262-1376

Unavailable

13262I

GEAR,OUTPUT 6TH,23T

13262-1377

Unavailable

92033

RING-SNAP

92033-0798

Unavailable

92033A

RING-SNAP

92033-0799

Unavailable

92055

RING-O,21.5X1.5

92055-0196

Unavailable

92139

BUSHING,20X23X14

92139-0917

Unavailable

92139A

BUSHING,17.9X23X14.5

92139-0918

Unavailable

92139B

BUSHING,17X20X8.5

92139-0919

Unavailable

92139C

BUSHING,22X25X8.5

92139-0920

Unavailable

92139D

BUSHING,18.7X25X8.6

92139-0921

Unavailable

92152

COLLAR

92152-1350

Unavailable

92200

WASHER

92200-1720

Unavailable

92200A

WASHER,17.2X26X1

92200-2223

Unavailable

92200B

WASHER,20X26X1.2

92200-2224

Unavailable

92200C

WASHER,22.3X29X1.5

92200-2226

Unavailable

92200D

WASHER

92200-2227

Unavailable

92200E

WASHER

92200-2228

Unavailable

92210

NUT,20MM

92210-0850

Unavailable
