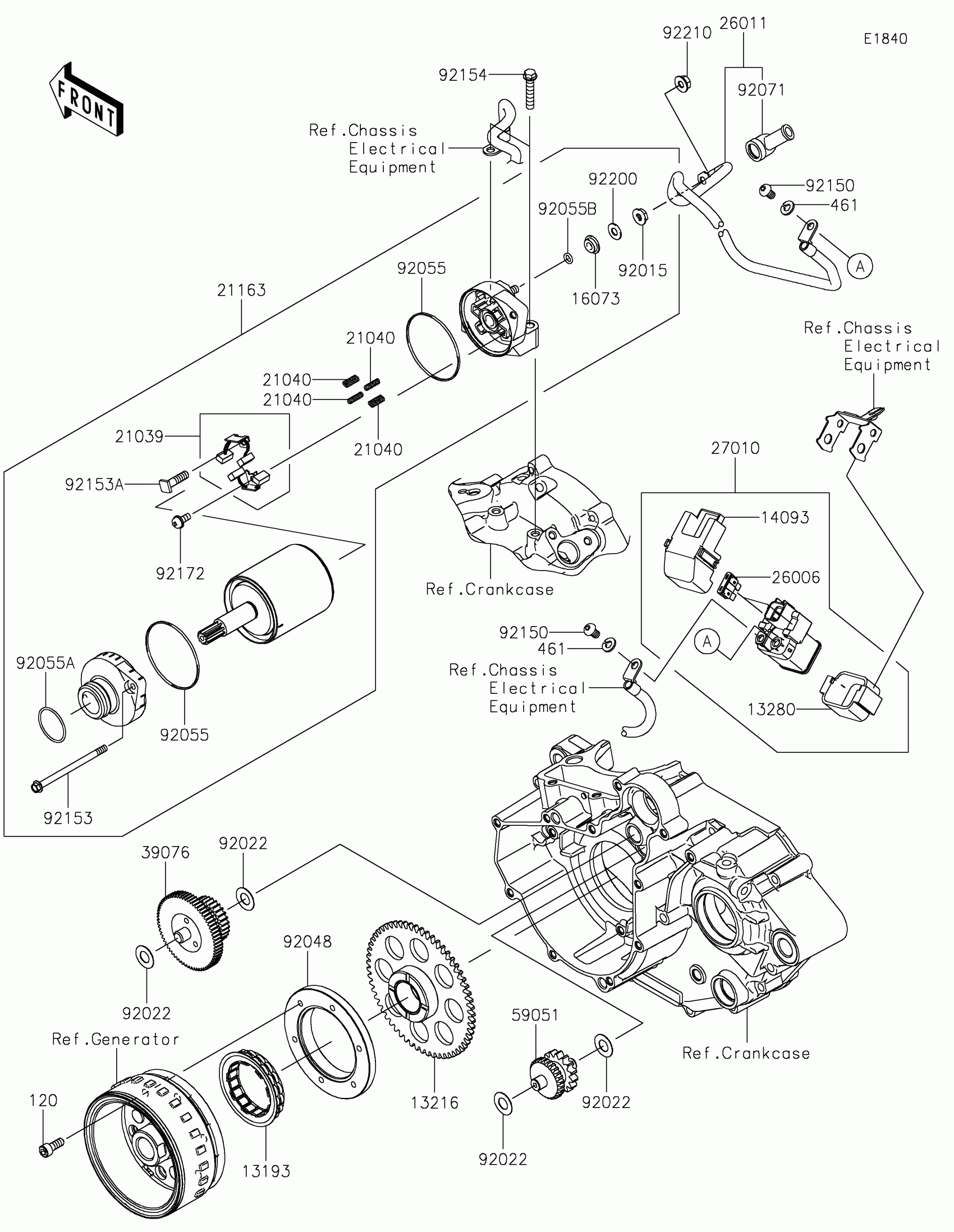

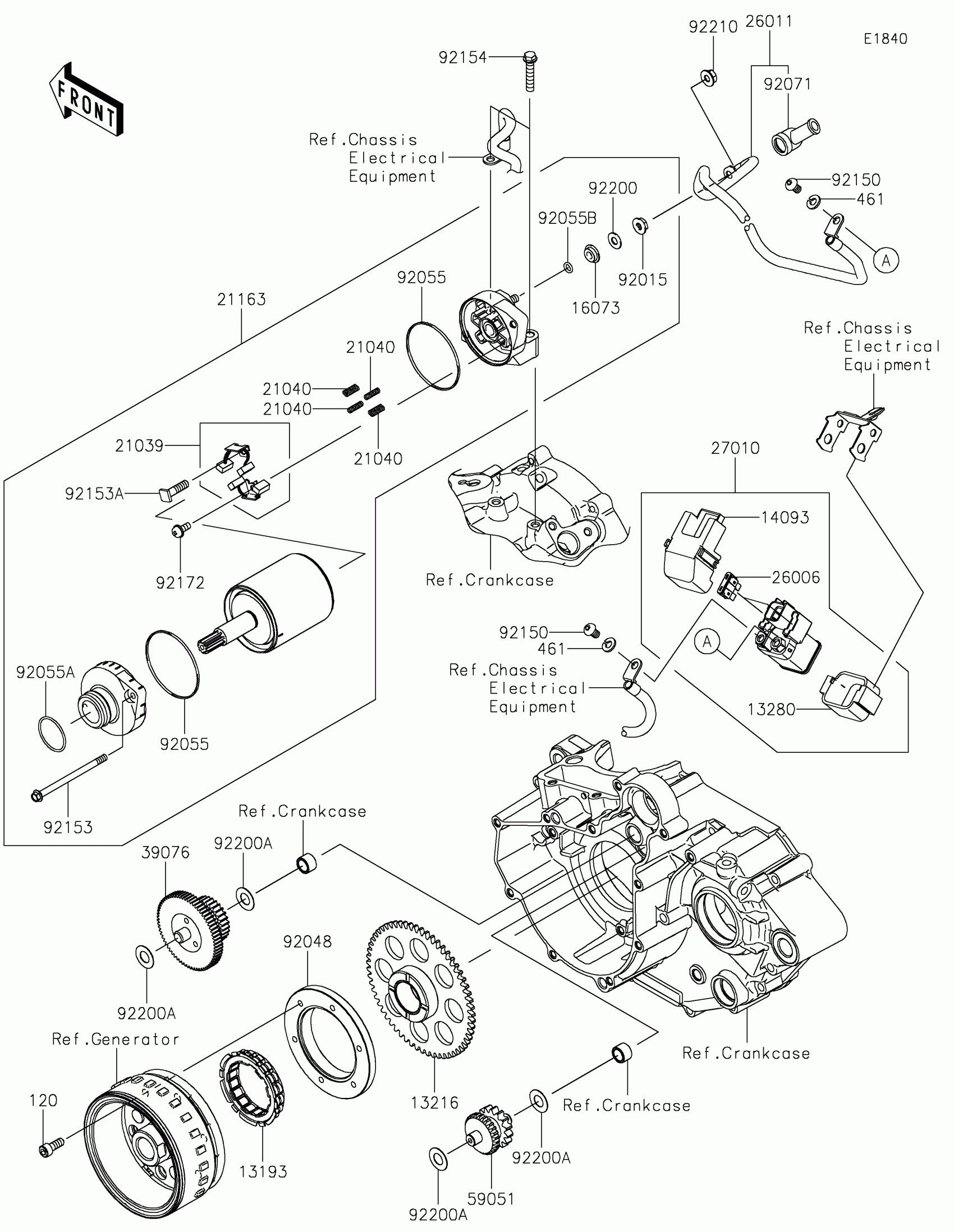

Kawasaki KLX®230 Starter Motor Diagram

#

Description
Price

120

BOLT-SOCKET,6X16

120CA0616

Unavailable

13193

CLUTCH-ASSY-ONEWAY

13193-0007

Unavailable

13216

GEAR-COMP,ONEWAY CLUTCH

13216-0900

Unavailable

13280

HOLDER

13280-0710

$13.75

14093

COVER

14093-0199

Unavailable

16073

INSULATOR

16073-0053

Unavailable

21039

BRUSH,CARBON

21039-0004

Unavailable

21040

SPRING-BRUSH

21040-0003

Unavailable

21163

STARTER-ELECTRIC

21163-0783

Unavailable

26006

FUSE,BLADE,30A,GREEN

26006-1006

Unavailable

26011

WIRE-LEAD

26011-0890

Unavailable

27010

SWITCH

27010-0754

Unavailable

39076

$187.07

461

WASHER-SPRING,6MM

461DB0600

Unavailable

59051

GEAR-SPUR,IDLER

59051-0824

Unavailable

92015

NUT,STARTER MOTOR

92015-1476

Unavailable

92022

WASHER,10.2X20X0.5

92022-1649

Unavailable

92048

RACE,ONEWAY CLUTCH

92048-0030

Unavailable

92055

RING-O

92055-0136

Unavailable

92055A

RING-O

92055-1276

Unavailable

92055B

RING-O,4.5X2.0

92055-1370

Unavailable

92071

GROMMET

92071-0024

Unavailable

92150

BOLT,6X10

92150-1577

Unavailable

92153

BOLT

92153-1850

Unavailable

92153A

BOLT

92153-1866

Unavailable

92154

BOLT,FLANGED,6X30

92154-1773

Unavailable

92172

SCREW

92172-0334

Unavailable

92200

WASHER

92200-0386

Unavailable

92210

NUT,6MM

92210-0188

Unavailable
