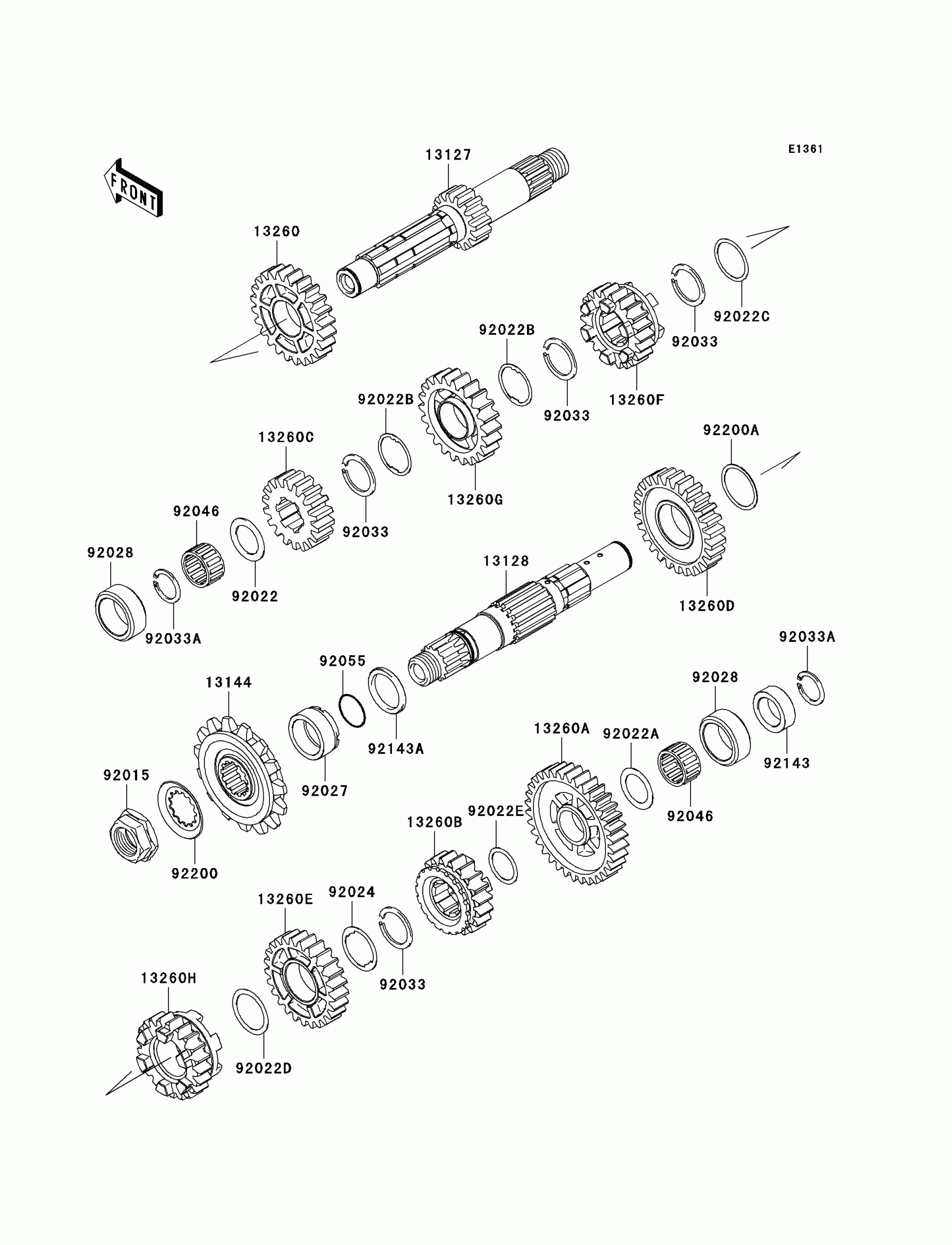

Kawasaki KLR®650 Transmission Diagram
#
13127
SHAFT-TRANSMISSION INPUT,15T
13127-0711
Unavailable
13128
SHAFT-TRANSMISSION OUTPUT
13128-0727
Unavailable
13144
SPROCKET-OUTPUT,15T
13144-0597
Unavailable
13262
GEAR,INPUT 2ND,18T
13262-1489
Unavailable
13262A
GEAR,INPUT 4TH,22T
13262-1491
Unavailable
13262B
GEAR,INPUT TOP,24T
13262-1492
Unavailable
13262C
GEAR,OUTPUT LOW,34T
13262-1493
Unavailable
13262D
GEAR,OUTPUT 2ND,26T
13262-1494
Unavailable
13262E
GEAR,OUTPUT 3RD,25T
13262-1495
Unavailable
13262F
GEAR,OUTPUT 4TH,21T
13262-1618
Unavailable
13262G
GEAR,OUTPUT TOP,19T
13262-1619
Unavailable
13262H
GEAR,INPUT 3RD,22T
13262-1620
Unavailable
92022
WASHER,20.3X30X0.7,STEEL
92022-1026
Unavailable
92022A
WASHER,20.5X30X1,STEEL
92022-112
Unavailable
92022B
WASHER,TOOTHED,25.3X29.5X0.5
92022-1482
Unavailable
92022C
WASHER,25.3X30X0.5
92022-159
Unavailable
92022D
WASHER,25.3X32X0.5
92022-225
Unavailable
92022E
WASHER,20.5X25.5X0.5
92022-252
Unavailable
92024
WASHER,TOOTHED,22.5X31X0.5
92024-038
Unavailable
92027
COLLAR,25X32X15.3
92027-1800
Unavailable
92028
BUSHING,26X35X14
92028-131
Unavailable
92033
RING-SNAP,24MM
92033-026
Unavailable
92033A
RING-SNAP,18MM
92033-029
Unavailable
92046
BEARING-NEEDLE,KT202614
92046-1170
Unavailable
92055
RING-O,21.5X1.5
92055-0196
Unavailable
92143
COLLAR,25X32X3.0
92143-1721
Unavailable
92200
WASHER
92200-0851
Unavailable
92200A
WASHER,2ND GEAR
92200-1170
Unavailable
92210
NUT,M20
92210-0605
Unavailable
