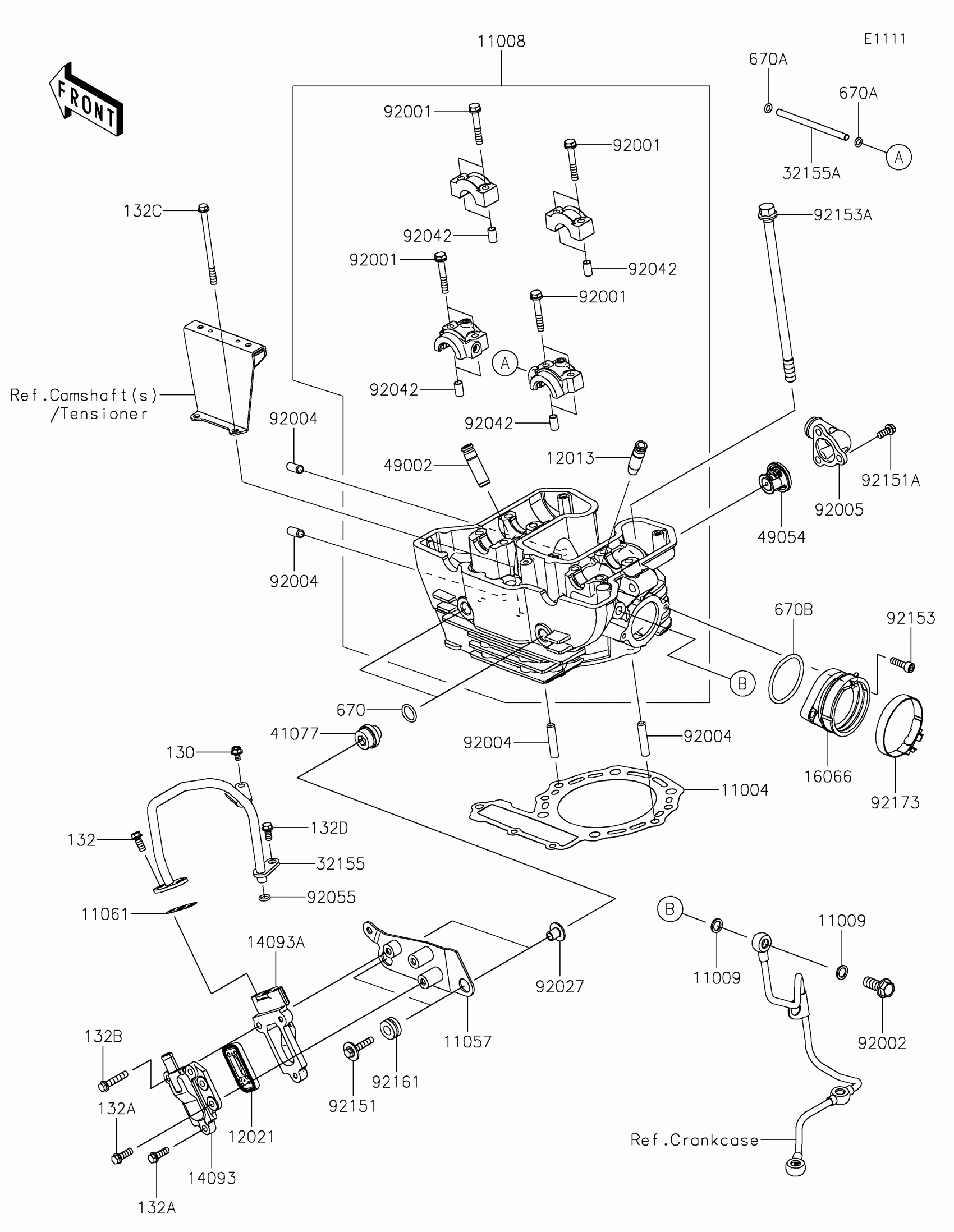

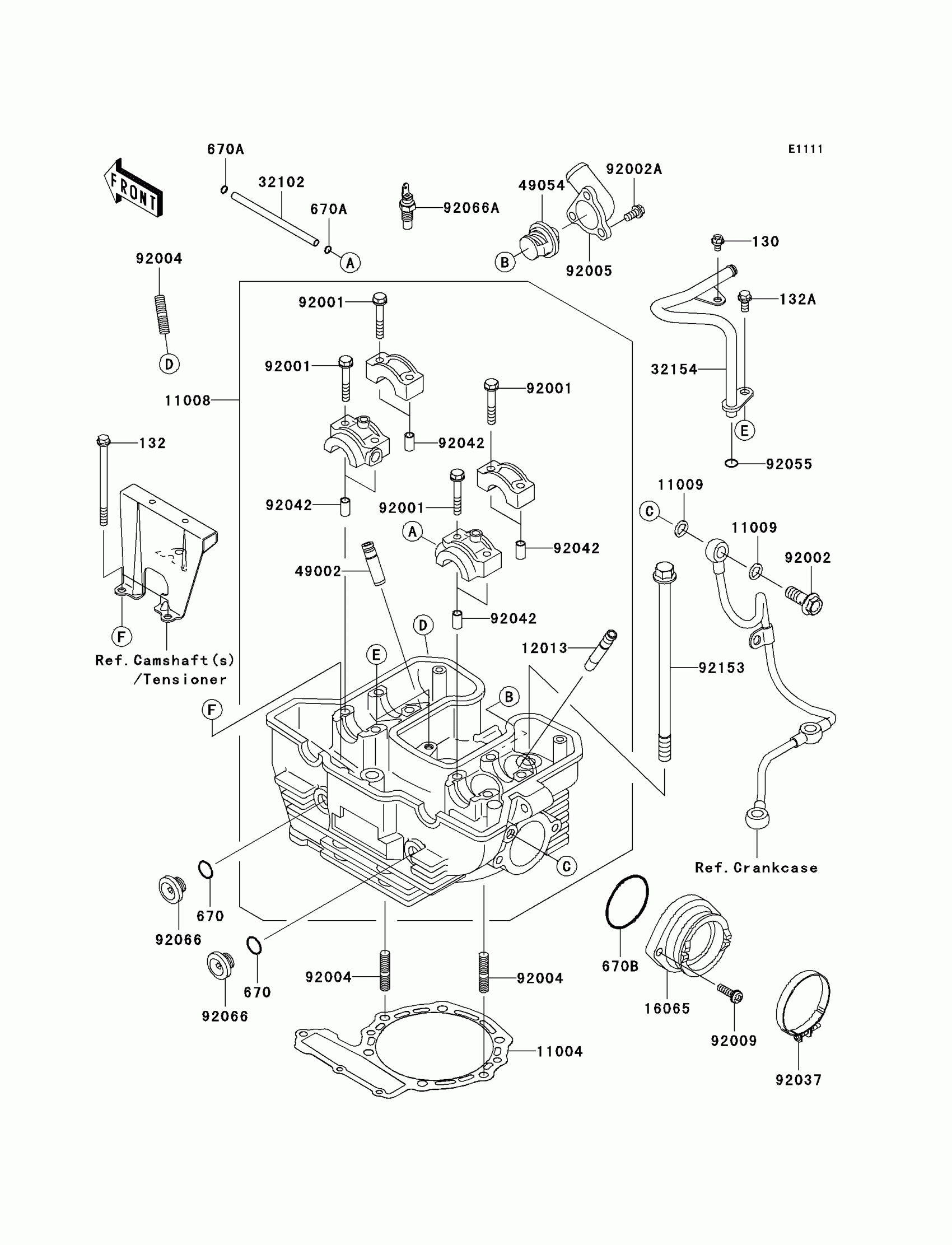

Kawasaki KLR®650 Cylinder Head Diagram
#
11004
GASKET-HEAD
11004-1158
Unavailable
11008
HEAD-COMP-CYLINDER
11008-1451
Unavailable
11009
GASKET,10X14.5X1.5
11009-1105
Unavailable
11057
BRACKET,REED VALVE COVER
11057-7187
Unavailable
11061
GASKET,REED VALVE COVER
11061-1396
Unavailable
12013
GUIDE-VALVE,INTAKE
12013-009
Unavailable
12021
VALVE-ASSY-REED
12021-0017
Unavailable
14093
COVER,REED VALVE,FR
14093-1081
Unavailable
14093A
COVER,REED VALVE,RR
14093-1123
Unavailable
16066
HOLDER-THROTTLE BODY
16066-0023
Unavailable
32155
PIPE,2ND AIR
32155-4382
Unavailable
32155A
PIPE,OIL LINE
32155-4449
Unavailable
41077
ADAPTER
41077-0751
Unavailable
49002
GUIDE-VALVE,EXHAUST
49002-1002
Unavailable
49054
THERMOSTAT
49054-1053
Unavailable
92001
BOLT,FLANGED,6X38
92001-1105
Unavailable
92002
BOLT,BANJO,10X25
92002-1170
Unavailable
92004
STUD,8X22
92004-1217
Unavailable
92005
FITTING
92005-0715
Unavailable
92027
COLLAR,FLANGED,L=12.1,BLACK
92027-1651
Unavailable
92042
PIN,DOWEL,6.3X8X14
92042-007
Unavailable
92055
RING-O,10MM
92055-1149
Unavailable
92151
BOLT,FLANGED,6X30
92151-1105
Unavailable
92151A
BOLT,6X14
92151-1810
Unavailable
92153
BOLT,SOCKET,6X20
92153-1364
Unavailable
92153A
BOLT,FLANGED,10X191
92153-1797
Unavailable
92161
DAMPER
92161-2424
Unavailable
92173
CLAMP,62MM
92173-0922
Unavailable
670
O RING,15MM
670B2015
Unavailable
670A
O RING,6MM
670D1506
Unavailable
670B
O RING,48MM
670D3048
Unavailable
