2023 Kawasaki KLR®650 Adventure Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2023 Kawasaki KLR®650 Adventure, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

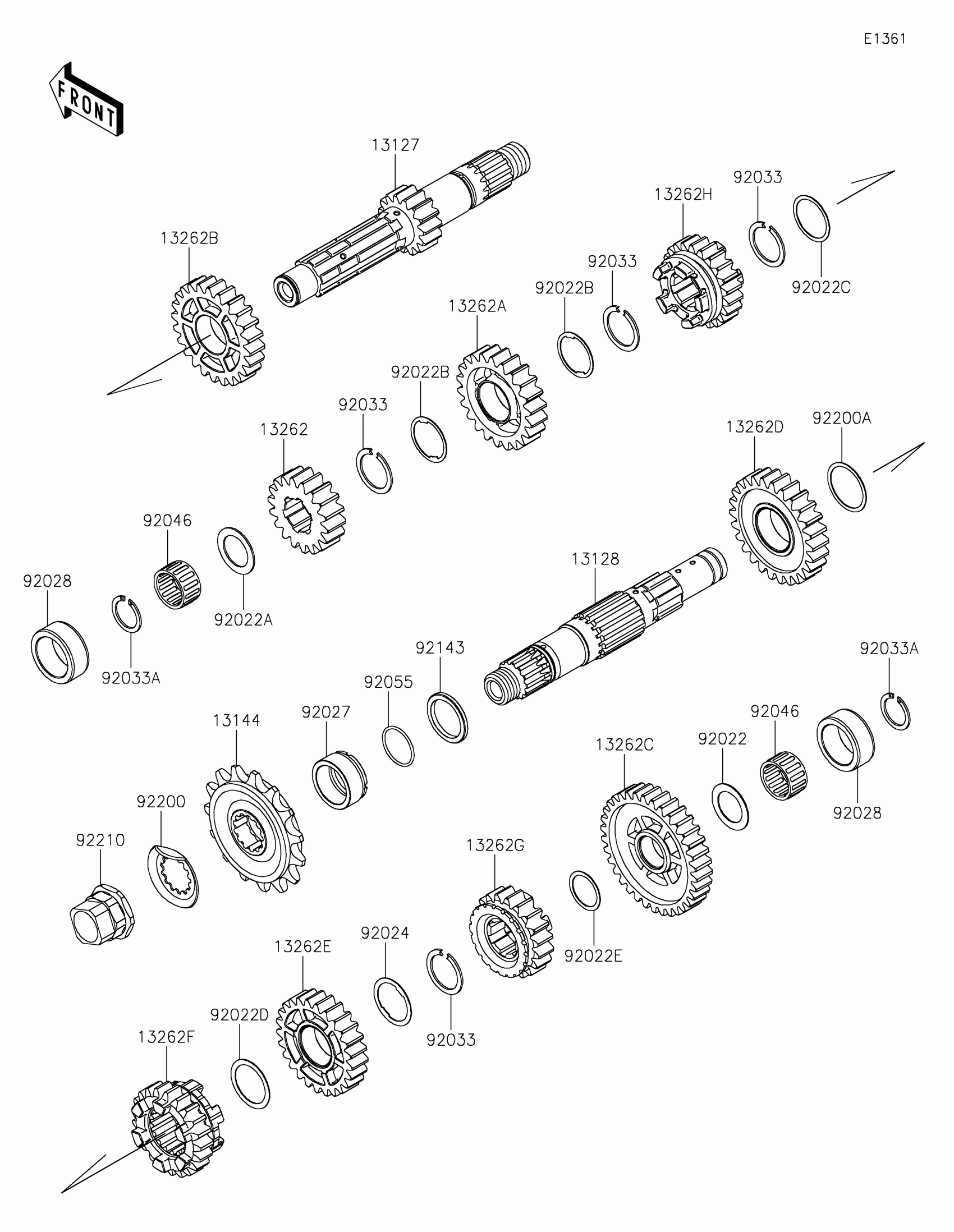

2023 Kawasaki KLR®650 Adventure Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION INPUT,15T

13127-0711

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-0727

1
Out of stock

13144

SPROCKET-OUTPUT,15T

13144-0597

1
Out of stock

13262

GEAR,INPUT 2ND,18T

13262-1489

1
Out of stock

13262A

GEAR,INPUT 4TH,22T

13262-1491

1
Out of stock

13262B

GEAR,INPUT TOP,24T

13262-1492

1
Out of stock

13262C

GEAR,OUTPUT LOW,34T

13262-1493

1
Out of stock

13262D

GEAR,OUTPUT 2ND,26T

13262-1494

1
Out of stock

13262E

GEAR,OUTPUT 3RD,25T

13262-1495

1
Out of stock

13262F

GEAR,OUTPUT 4TH,21T

13262-1618

1
Out of stock

13262G

GEAR,OUTPUT TOP,19T

13262-1619

1
Out of stock

13262H

GEAR,INPUT 3RD,22T

13262-1620

1
Out of stock

92022

WASHER,20.3X30X0.7,STEEL

92022-1026

1
Out of stock

92022A

WASHER,20.5X30X1,STEEL

92022-112

1
Out of stock

92022B

WASHER,TOOTHED,25.3X29.5X0.5

92022-1482

1
Out of stock

92022C

WASHER,25.3X30X0.5

92022-159

1
Out of stock

92022D

WASHER,25.3X32X0.5

92022-225

1
Out of stock

92022E

WASHER,20.5X25.5X0.5

92022-252

1
Out of stock

92024

WASHER,TOOTHED,22.5X31X0.5

92024-038

1
Out of stock

92027

COLLAR,25X32X15.3

92027-1800

1
Out of stock

92028

BUSHING,26X35X14

92028-131

1
Out of stock

92033

RING-SNAP,24MM

92033-026

1
Out of stock

92033A

RING-SNAP,18MM

92033-029

1
Out of stock

92046

BEARING-NEEDLE,KT202614

92046-1170

1
Out of stock

92055

RING-O,21.5X1.5

92055-0196

1
Out of stock

92143

COLLAR,25X32X3.0

92143-1721

1
Out of stock

92200

WASHER

92200-0851

1
Out of stock

92200A

WASHER,2ND GEAR

92200-1170

1
Out of stock

92210

NUT,M20

92210-0605

1
Out of stock
