1976 Kawasaki KH250-A5 Transmission/change Drum Diagram

← All diagrams

Find the part on the Transmission/change Drum diagram for your 1976 Kawasaki KH250-A5, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

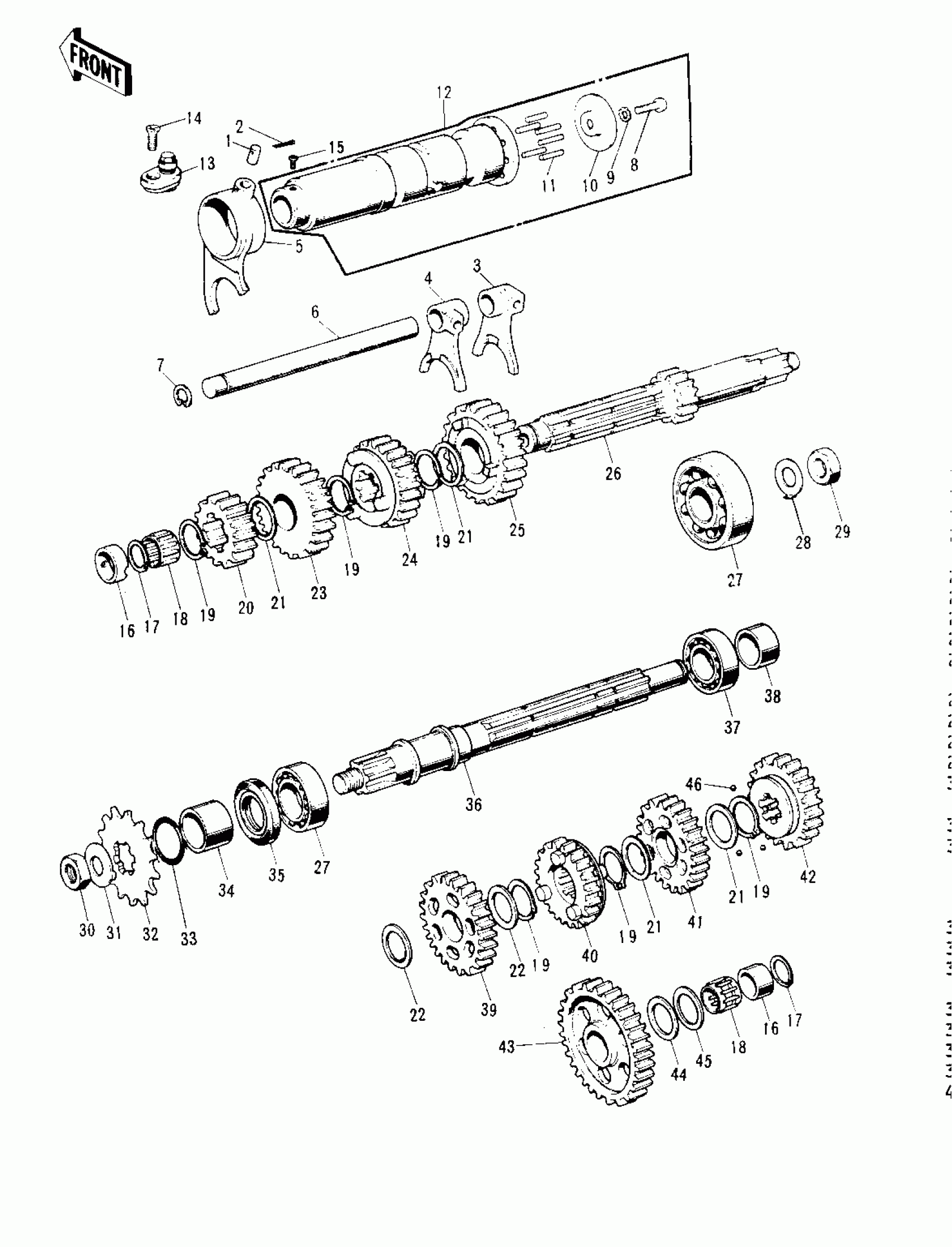

1976 Kawasaki KH250-A5 Transmission/change Drum Diagram

#

Description
Price
Status
Order Qty

1

PIN,DOWEL,8X18

92042-021

Out of stock

5

PIN-COTTER,3.0X20

550D3020

Out of stock

3

SELECTOR FORK,LOW

13140-053

Out of stock

4

SELECTOR FORK,2ND&3RD

13140-054

Out of stock

5

FORK-SELECTOR,4TH&TOP

13140-037

Out of stock

6

ROD-SHIFT

13209-006

Out of stock

7

CIRCLIP-TYPE-E,10MM

482J0100

Out of stock

8

SCREW PAN HEAD 6X12

220B0612

Out of stock

8

SCREW-PAN-CROS,6X14

220B0614

Out of stock

9

WASHER LOCK 6MM

464H0600

Out of stock

10

PLATE CHANGE DRUM PIN

13142-008

Out of stock

11

PIN,DOWEL,4X15.8

92042-014

Out of stock

12

DRUM ASSY-GEAR CHANGE

13239-003

Out of stock

13

SWITCH,NEUTRAL

13151-021

Out of stock

14

SCREW-CSK-CROS,6X16

221B0616

Out of stock

15

UNAVAILABLE IN PRICE BOOK

221B0406A

Out of stock

16

BUSH TRANSMMISION SFT

92028-043

Out of stock

17

CIRCLIP 17MM

92033-009

Out of stock

18

BEARING NEEDLE

92046-005

Out of stock

19

RING-SNAP,20X25.5X1.2

92033-025

Out of stock

20

2ND GEAR-DRIVE SHAFT

13130-028

Out of stock

21

WASHER-LOCK

92024-034

Out of stock

22

WASHER-LOCK

92024-035

Out of stock

23

TOP GEAR-DRIVE SHAFT

13136-038

Out of stock

24

3RD GEAR-DRIVE SHAFT

13132-027

Out of stock

25

4TH GEAR-DRIVE SHAFT

13134-013

Out of stock

26

SHAFT-DRIVE

13127-034

Out of stock

27

BEARING BALL 6205NX3

92045-010

Out of stock

28

WASHER-LOCK,14MM

92024-046

Out of stock

29

NUT-HEX-FINE,14MM

315B1400

Out of stock

30

NUT,18MM

92015-019

Out of stock

31

WASHER,LOCK,18MM

92024-067

Out of stock

32

ENGINE SPROCKET 14T

13144-035

Out of stock

32

ENGINE SPROCKET 14T

13144-017

Out of stock

32

ENGINE SPROCKET 15T

13144-030

Out of stock

32

ENGINE SPROCKET 15T

13144-025

Out of stock

33

RING-O

92055-035

Out of stock

34

SPACER-ENG SPROCKET

92026-1024

Out of stock

35

SEAL-OIL,SC325210

92050-024

Out of stock

36

SHAFT,OUTPUT

13128-5004

Out of stock

37

BEARING-BALL,#6005C3

601B6005

Out of stock

38

COLLAR

92027-135

Out of stock

39

2ND GEAR-OUTPUT SHAFT

13131-034

Out of stock

40

TOP GEAR-OUTPUT SHAFT

13137-022

Out of stock

41

3RD GEAR-OUTPUT SHAFT

13133-027

Out of stock

42

4TH GEAR-OUTPUT SHAFT

13135-017

Out of stock

43

LOW GEAR-OUTPUT SHAFT

13129-038

Out of stock

44

WASHER THRUST

92026-021

Out of stock

45

WASHER 17MM

92022-075

Out of stock

46

BALL-STEEL,5/32

600A0500

Out of stock
